Descripción de los tipos de eventos
OTDR 313
Nivel de emisión
Nivel de emisión
Este evento indica el nivel de la señal emitida en la fibra.
³

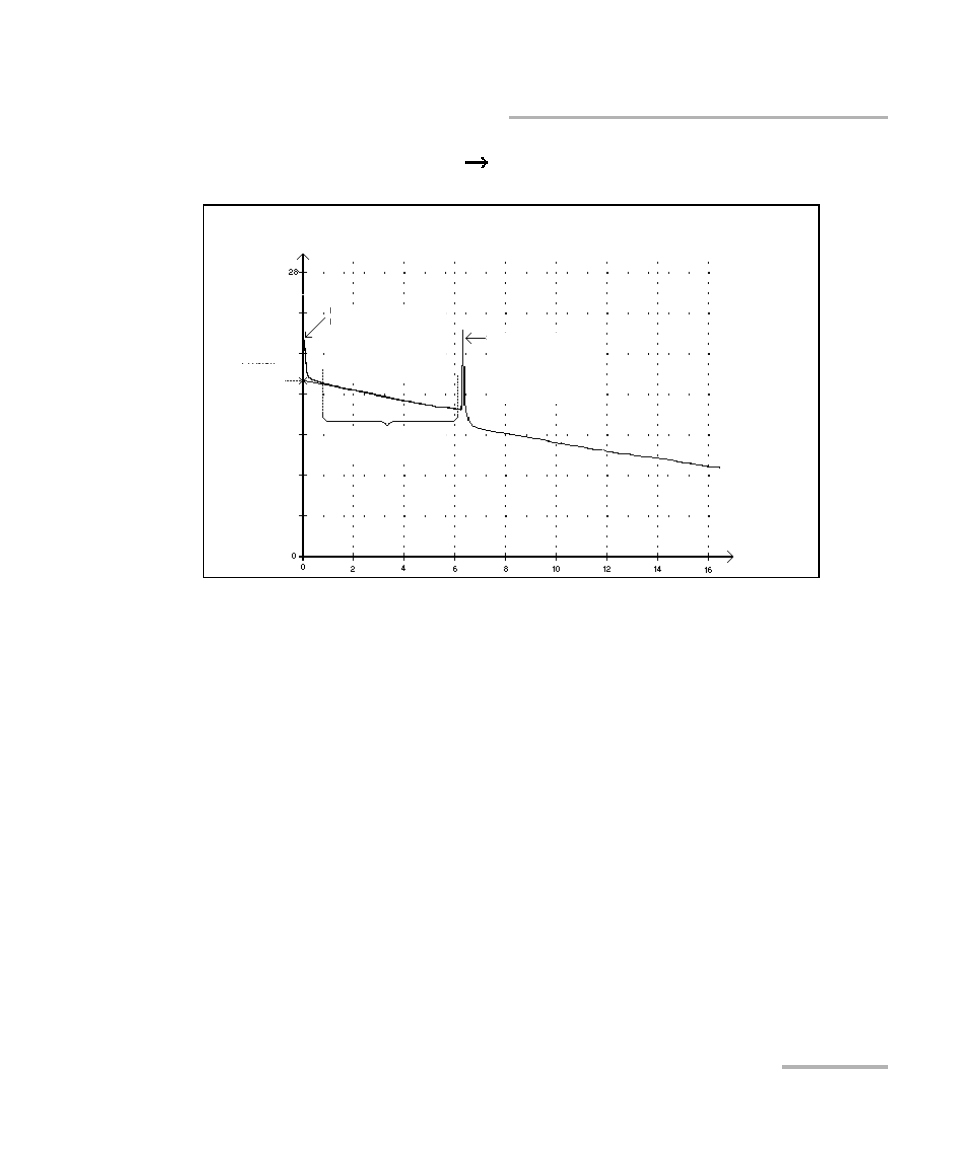

La figura anterior muestra el método de medición del nivel de
emisión.
Se traza una línea recta con la aproximación de mínimos cuadrados
para encajar todos los puntos de la curva en el área lineal entre el
primer y segundo eventos detectados.
La línea recta se proyecta hacia el eje Y (dB) hasta que cruce el eje.
El punto de intersección indica el nivel de emisión.
³
<<<< en la tabla de eventos indica que el nivel de emisión es
demasiado bajo.
Potencia
reflejada (dB)
Distancia
(km)
Posición del
evento de nivel
de emisión
Segundo evento
Nivel de
emisión
Área lineal
