Uso de marcadores
Uso de marcadores
Puede usar marcadores para ver la posición y la potencia relativa de un
evento.
Los marcadores están disponibles al pulsar Medir en la ventana principal,
así como en las ventanas Cambiar e Insertar, a las que se accede desde el
panel Evento.
Para mover un marcador:
1. Pulse el botón correspondiente al marcador que desee mover.
2. Una vez se hayan seleccionado el marcador adecuado, utilice los
botones de flecha derecha e izquierda para moverlo a lo largo de la
curva.
Nota: También puede seleccionar el marcador directamente en la pantalla de
curvas y arrastrarlo hasta la posición deseada.
Si un marcador se mueve cerca de otro, ambos se moverán juntos.
Eso asegura que se mantenga una distancia mínima entre marcadores.
Un marcador puede desaparecer de la curva después de ampliarlo
(consulte Uso de los controles del zoom en la página 141).
Puede recuperarlo seleccionando el botón correspondiente al marcador
que falta o usando una de las flechas para traer de nuevo el marcador
seleccionado al área mostrada.

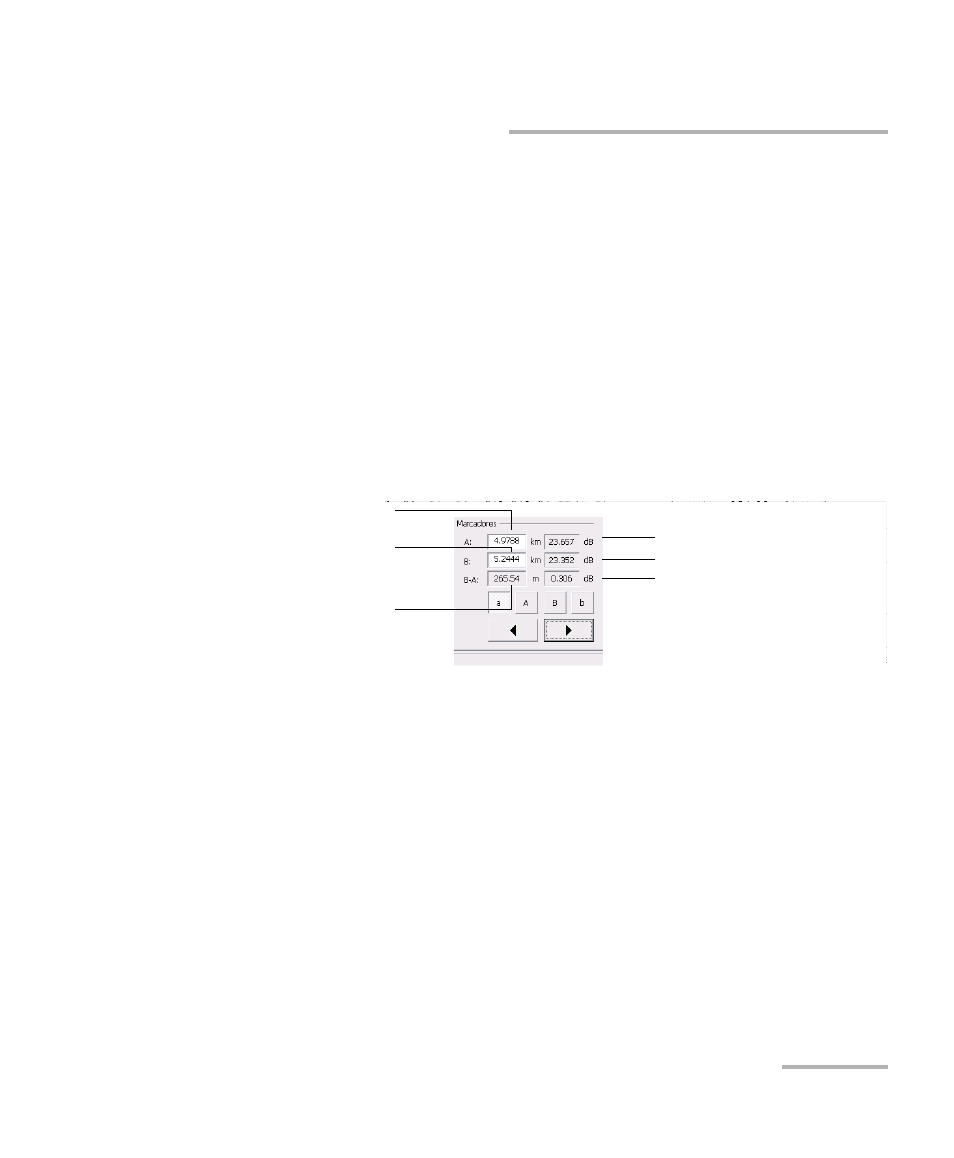

Potencia en A
Distancia entre el inicio del
segmento y B
Potencia en B
Distancia entre A y B
Diferencia de potencia
entre A y B
Distancia entre el inicio del
segmento y A
