81
A B
C

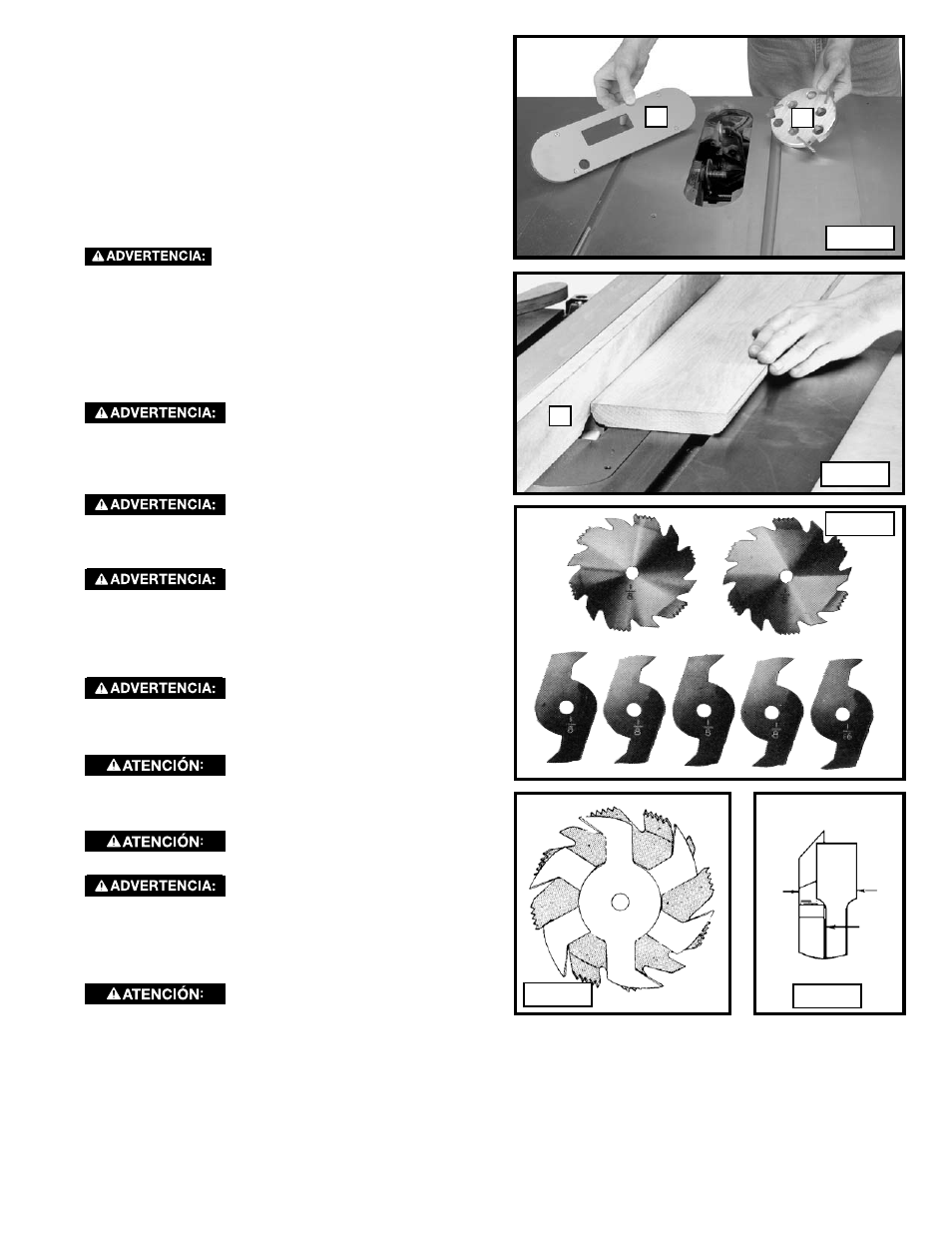

Fig. 59
C
Fig. 60
A B
Fig. 61
Fig. 62 Fig. 63
USO dEL INSERTO dE CABEZAL PARA
RANURAS
Para reducir el riesgo de lesiones
personales graves, apague la herramienta y desconéctela
de la fuente de alimentación antes de instalar y retirar
accesorios, ajustar o cambiar configuraciones o realizar
reparaciones. Un arranque accidental podría causar lesiones.
No intente almacenar hojas de
zocalado, unas encima de las otras, con grosores mayores
a 20 mm (13/16"). No utilice hojas de zocalado mayores a
200 mm (8") de diámetro.
No se pueden usar los ensamblajes del
hendedor y del protector de la hoja para cortar ranuras. Se
deben quitar como se describe en la sección Operación del
Hendedor Y del Protector de La Hoja. Tenga SUMO cuidado
cuando use el corte de ranuras sin el ensamblaje del protector
de la hoja ni el hendedor.
Utilice varas para empujar, plantillas
de guia, tablas de canto biselado u otras formas de suje-
cion para dirigir y controlar la pieza de trabaho cuando no
cuando no pueda utilizar el protector.
El inserto para mesa del juego de
cabezales para ranuras (E), Fig. 64 debe utilizase en lugar
del inserto estándar. Asegúrese que el parte movible sea
llano con la tabla antes de proceder.
Siempre revise la holgura del disco
de zocalado antes de instalarlo en la sierra.
Para reducir el riesgo de lesiones
personales graves, asegúrese de colocar el ensamble
protector de la hoja y la placa de garganta estándar en su
posición original y revisar los ajustes cuando el zocalado
se haya completado. Reinstale el ensamble protector de la
hoja, el ensamble anti-rebote y la cuchilla.
Nunca utilice el cabezal para ranuras
en la posicion de biselado.
2. Cuando use el cabezal portacuchilla para moldura, agregue
un revestimiento de madera (C) al frente de la guía de corte
(Fig. 60). El revestimiento de madera se sujeta a la guía
con tornillos, a través de los orificios que se hacen en la
guía. Cualquier material de 19,05 mm (3/4") de espesor es
adecuado para la mayoría de los trabajos, aunque algunos
trabajos pueden requerir revestimientos de 25,4 mm (1").
3. Coloque el revestimiento de madera sobre el cabezal
portacuchilla, que debe estar por debajo de la superficie
de la mesa. Encienda la sierra y levante el cabezal
portacuchilla. El cabezal portacuchilla corta su propia
ranura en el revestimiento de madera. La Fig. 60 muestra
una operación para moldura típica.
Para reducir el riesgo de lesiones,
siempre devuelva y sujete el montaje del protector
de la hoja y el hendedor a su ubicación correcta de
funcionamiento para operaciones normales de cortes
pasantes. Además, asegúrese de que la placa para
ranuras estándar esté en la posición adecuada.
Cortar ranuras consiste en realizar un rebajo o surco ancho en la pieza de trabajo. La mayoría de los juegos de cabezales para ranuras
están compuestos de dos sierras externas y cuatro o cinco cuchillas internas, (Fig. 61). Se utilizan diversas combinaciones de sierras
y cuchillas para cortar ranuras desde 3,2 mm (1/8") hasta 20,6 mm (13/16") para la instalación de estantes y la realización de uniones,
espigas, ranuras, etc. Las cuchillas son muy dentadas y deben estar dispuestas de tal modo que Los dientes no se golpeen entre
sí durante la rotación. La parte pesada de las cuchillas debe caer dentro de los pasos de las sierras externas, como muestra la Fig.
62. La superposición de la sierra y la cuchilla se distingue en la Fig. 63, siendo (A) la sierra externa, (B) una cuchilla interna y (C) una
arandela o arandelas de papel, usadas según sea necesario para controlar el ancho exacto de la ranura. Para cortar una ranura de
6,35 mm (1/4") se utilizan dos sierras externas. Los dientes de las sierras deben estar ubicados de manera que el rastrillador de una
sierra quede junto a los dientes de corte de la otra sierra.
