AJUSTE dE LA ALINEACIÓN dE LA HOJA
La hoja viene alineada de fábrica y no debería necesitar un ajuste. La alineación de la hoja en el campo
de trabajo es un procedimiento largo y difícil. Proceda a alinear la hoja sólo si es necesario. Para obtener asistencia para su
máquina, visite nuestro sitio Web en www.deltaportercable.com para tener acceso a una lista de centros de servicio o llame a la línea de
ayuda de DELTA Machinery al 1-800-223-7278. (En Canadá, llame al 1-800-463-3582.)
La mesa de la sierra viene alineada de fábrica para que las ranuras del calibrador de inglete sean paralelas a la hoja de la sierra. Sin
embargo, verifique la alineación antes de comenzar la operación.
¡desconecte la máquina de la fuente del poder!

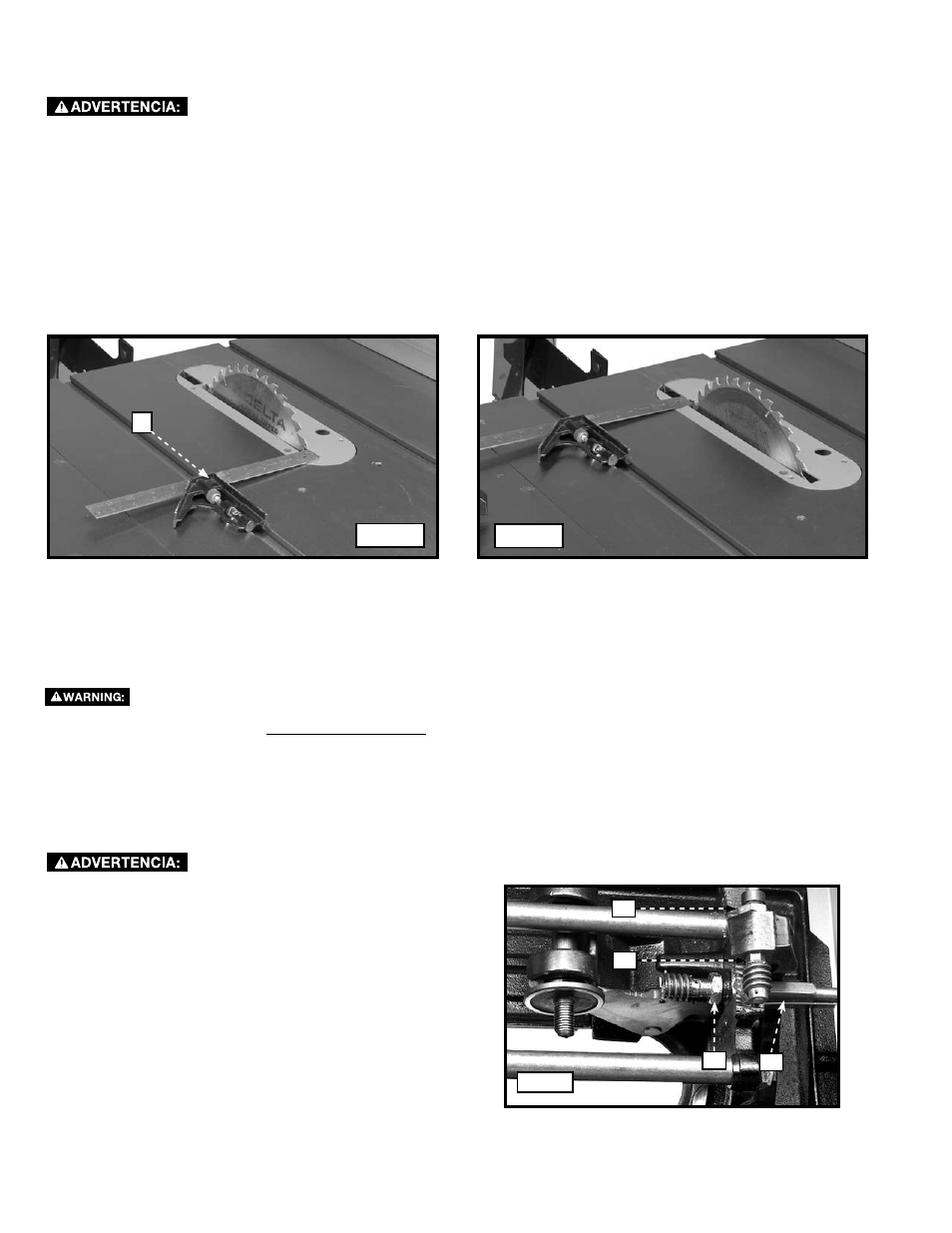

1. Coloque una escuadra de combinación (A), Fig. 39, en el banco con un borde de la escuadra en la ranura del calibrador de inglete.
Ajuste la escuadra de manera que la regla toque uno de los dientes en la hoja de la sierra en la posición delantera (Fig. 39). Trabe
la escuadra en esa posición.
2. Gire la hoja de la sierra de manera que el mismo diente que usó en el
PASO 1 quede en la posición trasera (Fig. 40). Verifique
esta distancia. Ambas mediciones, trasera y delantera, deben ser idénticas.
3. Para ajustar, afloje los dos pernos de cabeza hexagonal (T), Fig. 15, que unen el soporte giratorio trasero a la mesa de la sierra.
4. Use un mazo de goma (o un martillo común con un bloque de madera) para golpear el soporte giratorio hasta que la hoja de la
sierra se encuentre en el centro de la ranura del inserto para mesa y esté paralela a la ranura del calibrador de inglete.
5. Ajuste los dos pernos de cabeza hexagonal que aflojó en el
PASO 3.
6. Incline la hoja a 45°. Rote la hoja de la sierra en forma manual para asegurarse de que no haga contacto con el inserto para
mesa.
ALINEACIÓN dE LAS RANURAS dEL CALIBRAdOR CON LA HOJA
A
Fig. 39
Fig. 40
AJUSTES dE CONTRAgOLPE PARA LOS MECANISMOS dE ELEVACIÓN Y INCLINACIÓN dE LA HOJA
Si observa algún huelgo en los mecanismos de elevación o inclinación de la hoja, debe realizar los siguientes ajustes:
1.
Ajuste del mecanismo de elevación de la hoja - Afloje la
tuerca de seguridad (A) Fig. 42 y gire la manga excéntrica
(B) hasta que el mecanismo no tenga ningún huelgo, y
luego ajuste la tuerca de seguridad (A).
2.
Ajuste del mecanismo de inclinación de la hoja -
Afloje la tuerca de seguridad (C) Fig. 42 y gire la manga
excéntrica (D) hasta que el mecanismo no tenga ningún
huelgo, y luego ajuste la tuerca de seguridad (C).
¡desconecte la máquina de la fuente del poder!
C
d
A
B
Fig. 42
