68

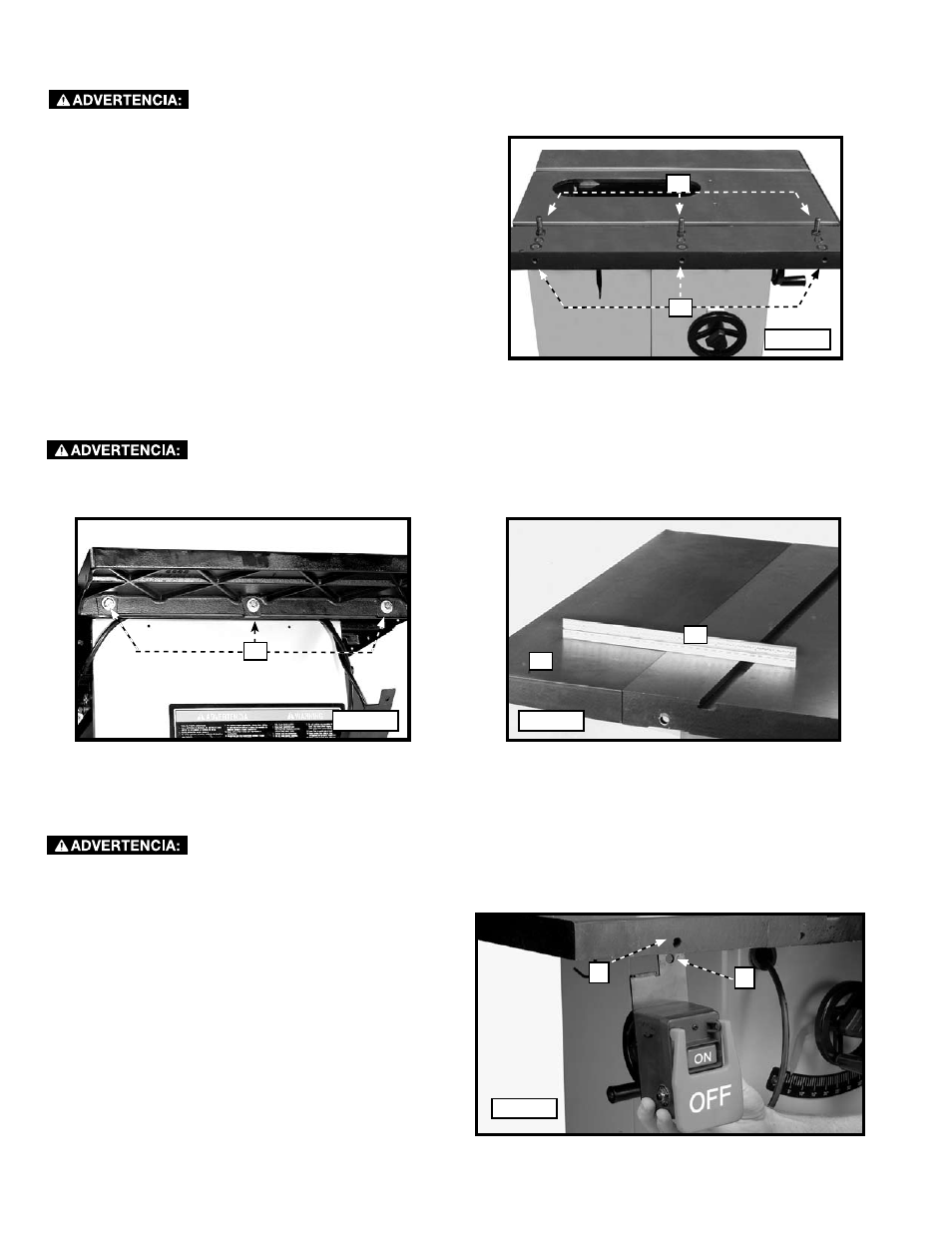

Conecte la base de extensión izquierda (A), Fig. 9, a la mesa de la
sierra. Alinee los tres orificios de la base de extensión con los tres
orificios (A), Fig. 9, al costado de la sierra. Coloque una arandela de
bloqueo de 7/16" y una arandela plana de 7/16" en un tornillo de
cabeza hexagonal de 7/16-20 x 31,8 mm (1-1/4") (B), Fig. 9. Inserte el
tornillo en el orificio de la base de extensión y enrósquelo en el orificio
roscado al costado de la mesa. Repita este proceso para los dos
orificios restantes en la base de extensión y en la mesa de la sierra.
Use un borde recto (E), Fig. 11, para nivelar la base de extensión (A)
con la mesa de la sierra antes de ajustar los tornillos (B), Fig. 10. Use
una llave de boca de 18 mm y comience con un perno en uno de los
laterales. Alinee la mesa y la extensión y ajuste el perno. Prosiga con
el perno medio y siga el mismo procedimiento. Finalice con el perno
en el otro extremo.
NOTA: Asegúrese de que el borde delantero de la extensión
quede al ras o apenas detrás del borde delantero de la mesa.
Coloque la base de extensión derecha en el otro costado de la sierra de la misma forma.
No opere la sierra sin haber instalado la base derecha de la mesa.
BASES dE EXTENSIÓN
INSTALACIÓN dEL INTERRUPTOR
Acople el interruptor detrás del borde de la mesa con las
piezas (proporcionadas con la guía). El tornillo que sujeta el
riel de guía delantero asegurará el interruptor a través del
orificio (A), Fig. 12, en el borde de la mesa y el orificio (B) en
el interruptor.
¡desconecte la máquina de la fuente del poder!
¡desconecte la máquina de la fuente del poder!
B
A
A
E
Fig. 9
Fig. 10 Fig. 11
Fig. 12
A
B
Fig. 12
B
