72

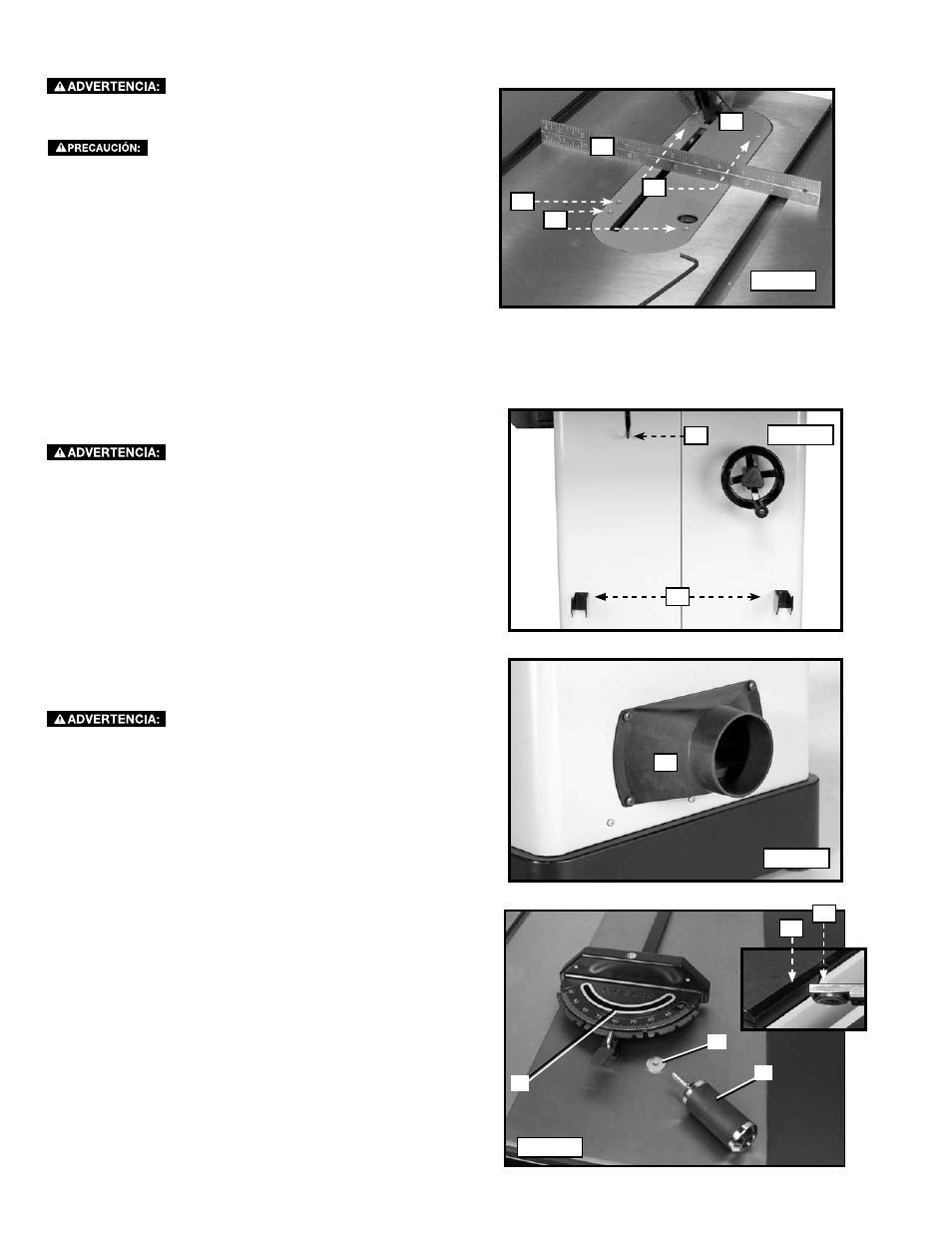

1. Instale los sujetadores de la guía (A), Fig. 31, con cuatro (4)
tornillos autorroscables de M4 x 8 mm.
2. Instale el gancho para llave (B) Fig. 31 con dos tornillos
autorroscables de M4 x 8 mm.
Anexe el orificio para recolección de polvo (D), Fig. 33, con
cuatro tornillos autorroscables de 1/4-20 x 9,5 mm (3/8").
Compruebe que el inserto de mesa (A) siempre
esté nivelado con la mesa.
Coloque un borde recto (B), Fig. 30, cruzando la mesa en
ambos extremos del inserto de mesa (A).
Para ajustar, afloje el tornillo (D), Fig. 30, y gire los tornillos de
ajuste (C), Fig. 30, con la llave hexagonal proporcionada.
AJUSTE dEL INSERTO dE MESA
INSTALLINg THE TOOL HOLdERS
INSTALACIÓN dEL ORIFICIO PARA
RECOLECCIÓN dE POLVO
Fig. 31
Fig. 33
B
A
d
A
C
B
C
Fig. 30
d
¡desconecte la máquina de la fuente del
poder!
ENSAMBLAdO dEL CALIBRE INgLETAdOR
Coloque una arandela plana (A), Fig 34, en las roscas del
mango de bloqueo del calibre ingletador (B) y luego enrosque
el mango en el orificio (C) de la barra del calibre ingletador.
Introduzca la placa (D), Fig. 34, en la ranura del calibre
ingletador (E), Fig. 34, y deslice el calibre ingletador sobre la
mesa de la sierra.
A
B
C
E
d
Fig. 34
¡desconecte la máquina de la fuente del
poder!
¡desconecte la máquina de la fuente del
poder!
