44

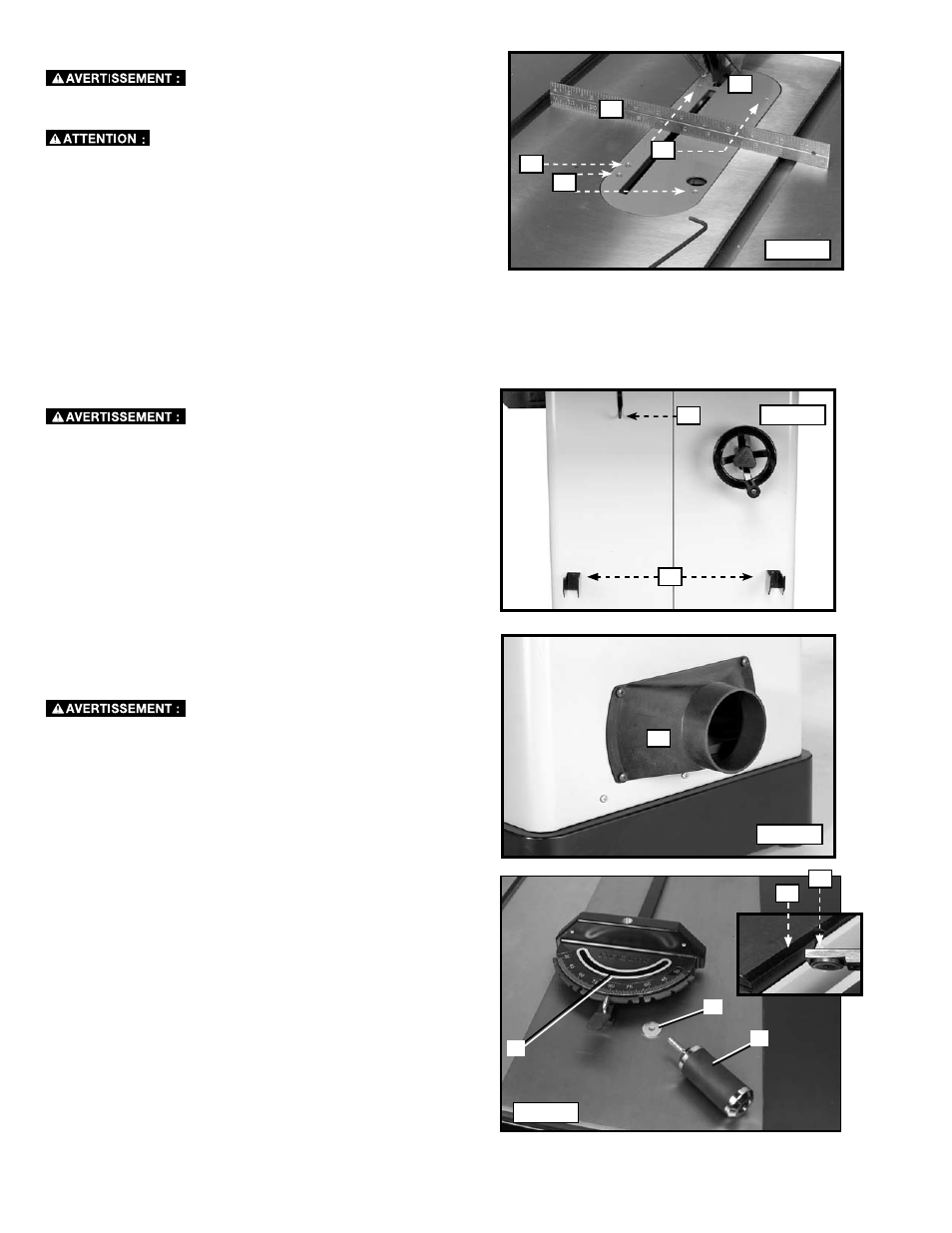

1. Assembler les porte-guides (A) fig. 31, à l'aide des quatre
(4) vis autotaraudeuses de M4 x 8 mm.
2. Installer le crochet à clé (B) avec deux vis autotaraudeuses
de M4 x 8 mm.
Fixer la goulotte à poussière (D) fig. 33, à l'aide des quatre vis
autotaraudeuses de 1/4-20 x 9,5 mm (3/8 po).
S'assurer que l'insert de la table (A) soit
toujours affleurant avec la table.
Placer une règle droite (B) fig. 30, sur toute la largeur de la table,
à chaque extrémité de l'insert de table (A).
Pour régler, desserrer la vis (D) fig. 30, et tourner les vis de
réglage (D) fig. 30, avec la clé hexagonale fournie.
RÉgLAgE dE L’INSERT dE LA TABLE
INSTALLATION dES PORTE-OUTILS
INSTALLATION dE LA gOULOTTE À POUSSIÈRE
Fig. 31
Fig. 33
B
A
d
A
C
B
C
Fig. 30
d
ASSEMBLAgE dU gUIdE d’ONgLET
Insérer une rondelle plate (A) fig. 34 sur le filetage de la poignée
de verrouillage du guide d’onglet (B) puis visser la poignée dans
le trou (C) de la barre du guide.
Insérer le plateau (D) fig. 34 dans la rainure du guide d’onglet
(E), puis coulisser le guide d’onglet sur la table de la scie de
table.
débrancher la machine de la source
de pouvoir !
débrancher la machine de la source
de pouvoir !
débrancher la machine de la source
de pouvoir !
A
B
C
E
d
Fig. 34
