INSTALACIÓN
MONTAJE
10.3.6 Instalación de agua “vísta" con conexión de soldadura/
acoplamiento a presión
Mediante les accesorios especiales para "conexión de soldadura’ o
"acoplamiento a presión" consulte "accesorios especiales" sí desea
instalar tubos de cobre "vistos" o conectar tubos de plástico.
En el caso de los accesorios especíales de "conexión de soldadura"
es posible realízr una conexión de atorníllamiento con tubos de
cobre de 12 mm montados por el cliente. Para ello ciebe realizar
los siguientes pasos:
»Inserte las contratuercas por encima de los tubos
» Realice la soldadura de los componentes de montaje para unirlos
a los tubos de cobre.
»Inserte 1л parte inferior del pnnel trasero bafo los tubos de
conexión y acóplela en el panel trasero.
»Atornille los tubos de conexión al equipo.
^ Instrucciones de montaje de la grifería.
Tenga presentes las instrucciones de montaje del
fabricante de la grifería.
10.3.7 Instalación de agua *vista”. montaje de la tapa del
equipo
Para el montaje final de la tapa del equipo debe realizar los
siguientes pasos:
»Rompa limpiamente los orificios ciegos de la tapa del equipa.
Si fuera necesario, utilíce una lima.
» Rompa hacía fuera los labios de las guías de la tapa.

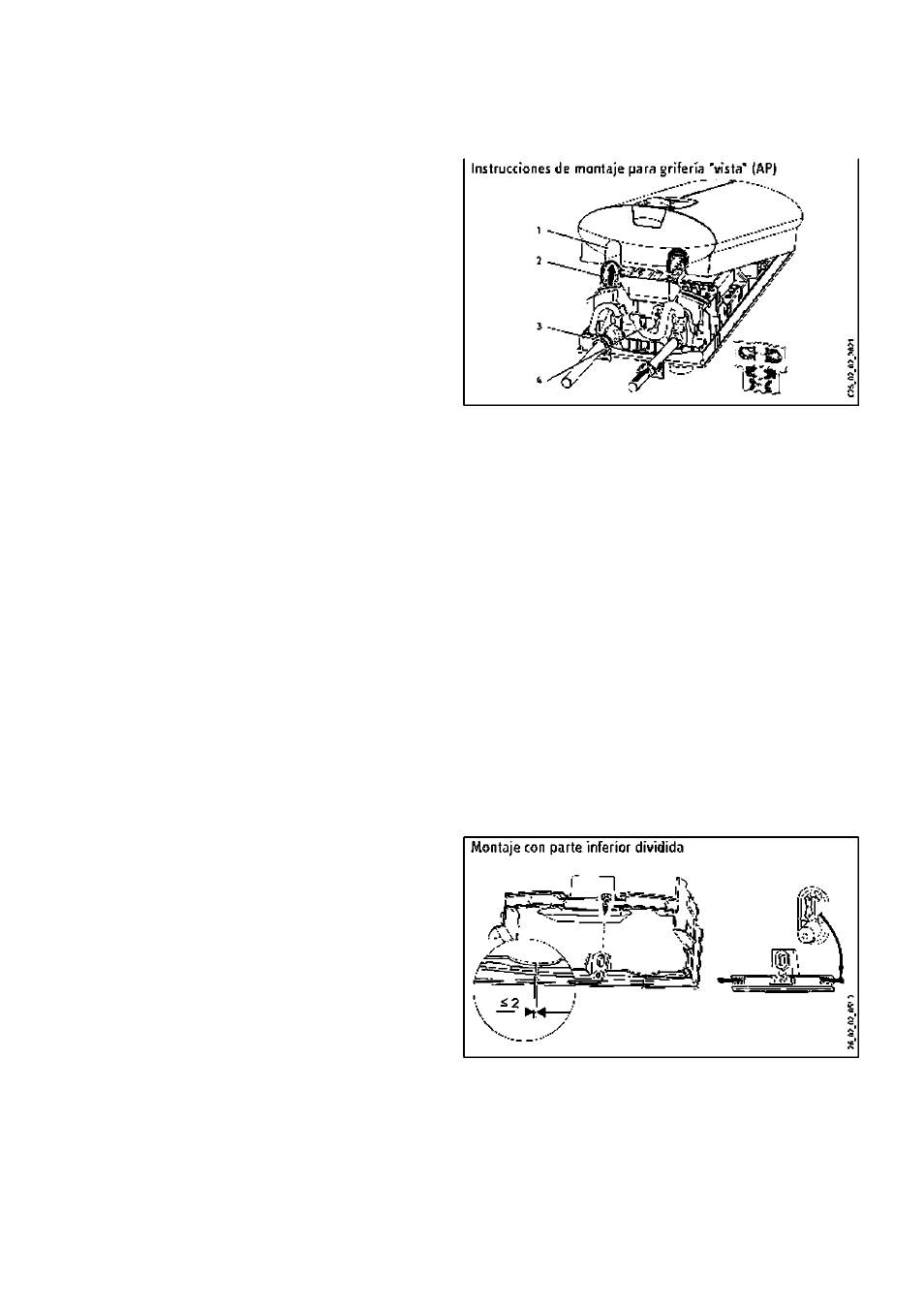

Instrucciones de montaje en caso de desviación leve
de los tubos de la grifería.
Montando las guías de la tapa con labios es posible
que al producirse una leve desviación de los tubos de
la grifería, el equipo quede sellado En este caso na
serán necesarias las guías del panel trasero.
»Insértelas guías de la tapa adjuntas a través de los orificios de
paso hasta que queden enclavadas.
» Coloque las guías del panel trasero sobre los tubos e insértelos
juntos. A continuación, inserte las guías hasta el tope del panel
trasero.
» Fije la pared trasera inferior utilizando un tornillo. Esto es válido
asimismo sí utiliza tuberías de agua flexibles.
1 Orificio de paso
2 Guías de la tapa
3 Guias del paneltrasero
4 Tornillo
10.3.8 Parte inferior del panel trasero dividido
Sí se realizan conexiones üe tornillo "vistas' también será posible
montar la parte inferior del panel trasero después de haber
realizado el montaje de la grifería:
»Para ello debe aserrar la parte central y extraerla de la parte
inferior del panel trasero.
»Inserte las piezas de unión del paquete adjunto por detrás hasta
1л parte central.
» Pase la parte central por debajo de los tubos y desplácela hacia
arriba.
»Inserte la parte inferior del panel trasero en la parte central.
»Inserte la parte inferior del panel trasero en el panel trasero
hasta que quede enclavado. La paerte inferior debe fij'arse
utilizando un tornillo adicional.
»Atornille los tubos de conexión de la grifería al equipa.
