INSTALACIÓN
MONTAJE
lO.S.? Conexión eléctrica ''vista"
También pude conectar el aparato si la conexión eléctrica se
ínstala de forma "vista*. Esto es válido para la conexión arriba y
abafo. Para ello debe realizar los siguientes pasos:
»Corte o rompa los orificios ciegos del panel trasero y sáquelos
hacía la tapa del equipo. El "diagrama de conexiones eléctricas*
contiene los posibles punios de rotura.
^ Cambio del tipo de protección.
í R I Si ha conectado el aparato con una conexión eléctrica
"vista" deberá modificar el tipo de protección de IP25
a 1Р2Ъ. Utilice un rotulador de tinta permanente.
»Tache la indicación 'IP 25' y marque una cruz en la casilla 'IP 2V.
10.Э.З Conexión eléctrica con secciones transversales grandes

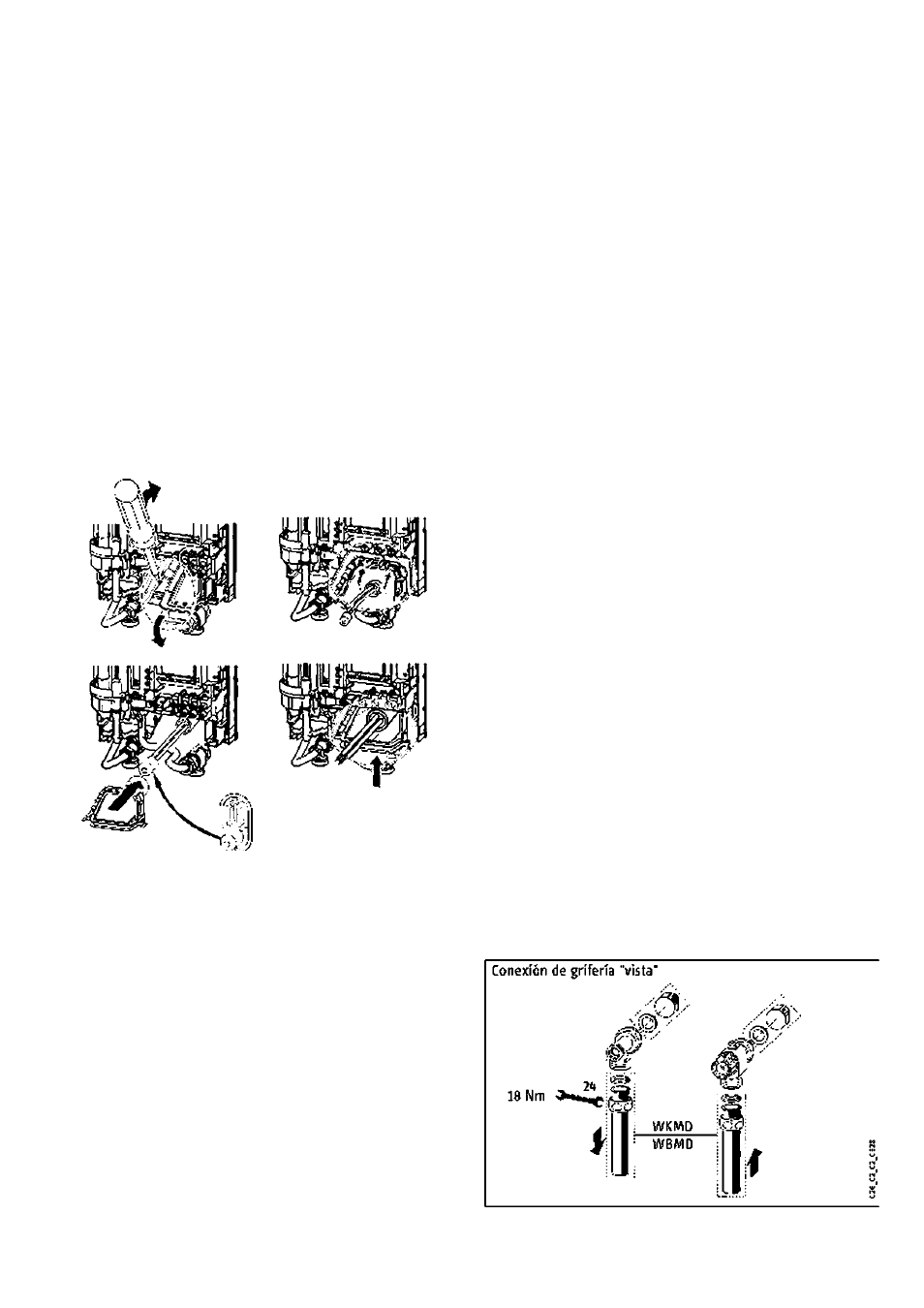

Desmontaje y montaje del manguito para cables
Cuando se utilizan secciones transversales de cable grandes, el
manguito рагл cables puede montarse posteriormente al montaje
del equipa. Para ello debe realizar las siguientes pasos:
»Antes de montar el equipo, presione el manguito para cables
рлга sacarlo hacía fuera con la ayuda de un destornillador.
»Presione el equipo sobre el perno roscado de la barra de
enganche, de forma que quede pegado contra la junta blanda.
»Coloque la palanca defijación sobre el perno roscado de la barra
de enganche que está hundido en el panel trasero.
»Presione con firmeza el panel trasero y bloquee la palanca de
fijación medíante un giro a la derecha de 90".
»Inserte el manguito para cables por encima del cable de
alimentación eléctrica. Utilice para ello el elementa auxiliar de
montaje. Si el cable de alimentación eléctrica es de lo o de
16 mm^ deberá aumentar el agujero del manguito para cables.
Inserte el manguita para cables en el panel trasero hasta que
quede enclavada.
10.3.C» Conexión de un relé de expulsión de carga
Instale el relé de expulsión de carga en combinación con otros
equipos eléctricos como, por ejemplo, equipos de calefacción con
acumulador eléctricos. La expulsión de carga se realiza durante el
funcionamiento del calentador instantáneo. El relé de expulsión de
carga puede solicitarlo en nuestra casa como accesorio especial.
• I Conexión de fase.
1-1 Conecte la fase que conmuta el relé de expulsión de
carga al borne señalizado de la regleta de conexiones
del aparato.
Control de prioridad can LR 1*A
2 --
Г'-
L
T
[]
1 El cable de control parala protección de conmutación
del segundo equipo (por ejemplo, en caso de calefacción
eléctrica con acumulador).
2 El contacto de control se abre al encender el calentador
instantáneo.
10.3.5 Conexión de los tubos de agua "vista"
La grifería de presión "vista* WKMD a WBMD adecuada se puede
encargar como accesorio especial.
»Monte el tapón de agua con juntas para sellar Inconexión oculta.
En nuestra grifería de presión, las tapones y juntas vienen incluidas.
En el caso de grifería de presión de otros proveedores, puede
encargar los tapones y las [untas como accesorio especial.
» Monte la grifería.
»Inserte la parte inferior del panel trasero bajo los tubos de
conexión de la grifería y acóplela en el panel trasero.
»Atornille los tubos de conexión al equipa.
o
tz
£
t/i
