INSTALLATION
MONTAGE
10.2 Montage

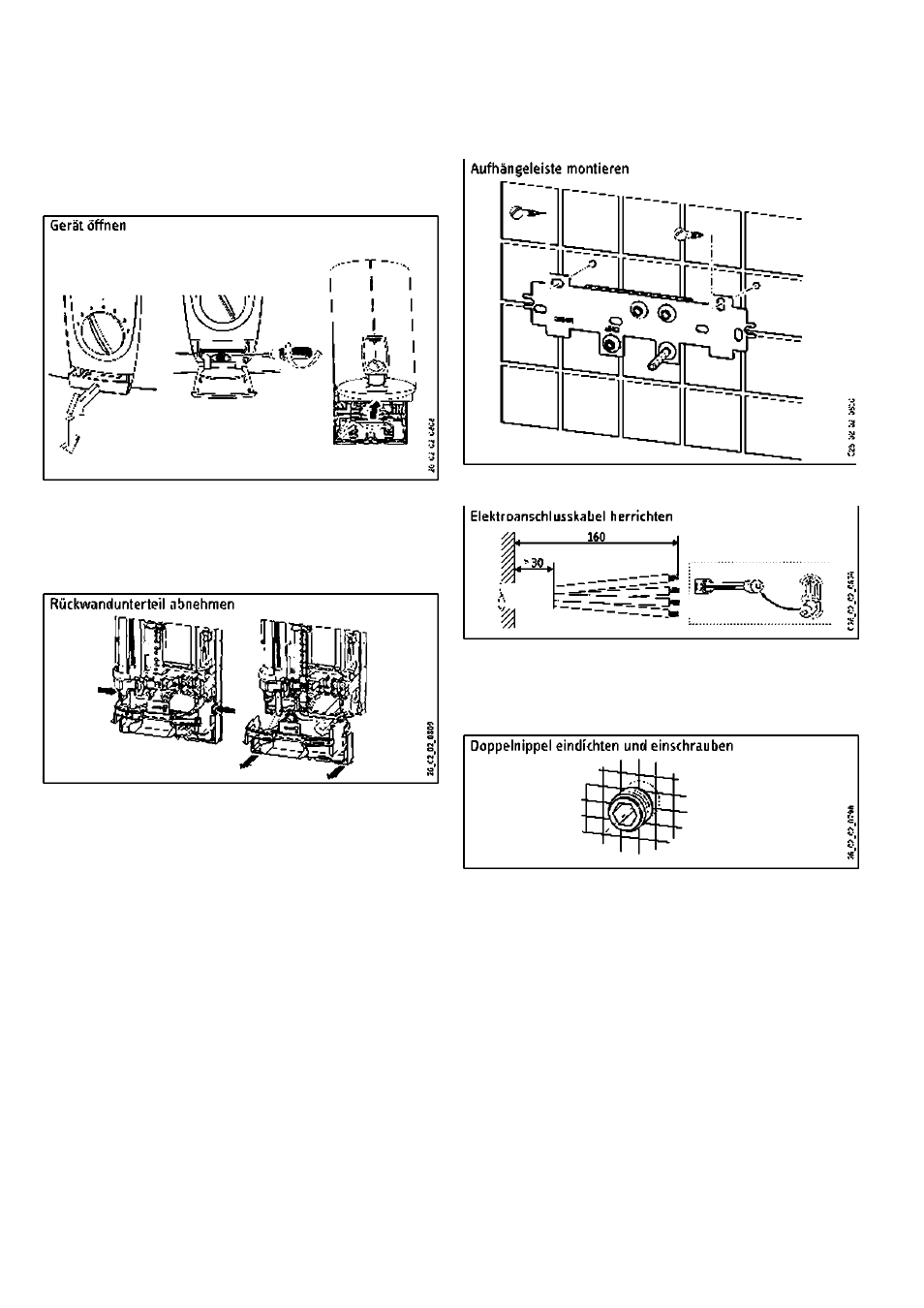

10.2.1 Gerät öffnen
Zur Einhaltung des Berührungsschutzes im Auslieferungszustand
ist bei einigen Varianten im Bedienteil ein Pappstreifen eingelegt.
Entfernen Sie diesen Streifen vor der Gerätemontage.
10.2.2 Rückwand trennen
»Drücken Sie die beiden Rasthaken rechts und links und ziehen
Sie das Unterteil nach vorne ab.
10.2.3 Aufhängeleiste montieren
»Zeichnen Sie die Bchrlöcher mit Hilfe der Montageschablone
an. Wenn das Gerät mit aufputz liegenden Wasseranschlüssen
montiert wird, müssen Sie zusätzlich das Befesligungsloch im
unteren Teil der Schablone mit anzeichnen.
» Bohren Sie die Löcher und befestigen Sie die Aufhangeleiste mit
2 Schrauben und 2 Dübeln. Die Schrauben und Dübel gehören
nicht zum üeferumfnng.
io.2.t> Elektroanschlusskabel herrichten
»Bereiten Sie das Elektroanschlusskabel vor.
»Verwenden Sie die Kunststoff kappe als Montagehilfe.
10.2.S Doppelnippel einschrauben
10.2.6 Wasseranschluss vorbereiten
»Schrauben Sie dns T-Stück und dns Kreuzstück mit jeweils einer
Flachüichtung auf die Doppel nippel.
»Spülen Sie die Kaltwasserzuleitung gründlich durch.
