INSTALLATION
MONTAGE
10.3.6 Instâllation de l'eau en saillie avec raccords soudés /
garnitures â sertir
Les accessoires Raccordement soudé ou Raccordement serti (voir
Accessoires spéciaux) permettent de raccorder les conduites en
cuivre QU encore en matière plastique en cas de montage en
saillie.
Un rnccordemeni vissé avec des conduites en cuivre de 12 mm.
à fournir par le client, est possible avec l'accessoire spécial
Raccordement soudé. Effectuez les étapes suivantes.
»Insérez les écrous d'accouplement sur les tuyaux de
raccordement.
» Soudez les inserts aux tuyauteries en cuivre.
» Insérez la partie inférieure de la paroi arrière sous les conduites
de raccordement et encliquetez-les dans la paroi.
»Vissez les conduites de raccordement à l'appareil.
# I Remarque à propos du montage de la robinetterie,
l-l Observez les remarques de montage du fabricant de
la robinetterie J
10.3.7 Installation de l'eau en saillie, montage du capot de
l'appareil
Effectuez les étapes suivantes pour monter ensuite le capot
d'appareil.
y> Rompez proprement les ouvertures de passage dans le capot de
l'appareil. Utilisez une lime éventuellement.
»Rompez les lèvres sur les guides du capot.
Remarque de montage en cas de léger décalage de
la tuyauterie.
Réaliser
l'étanchéité de l'appareil en montant les
guides de capot à lèvres en cas de léger décalage de
la tuyauterie. Les guides de paroi arriére sont alors
inutiles.
»Encliquetez les guides du capot fournis avec l'appareil dans les
ouvertures pratiquées.
»Placez les guides de paroi arrière sur les tuyaux et insérez-les
ensemble. Insérez ensuite les guides sur la pnroi arrière jusqu'en
butée.
» Fixez avec une vis la paroi arrière en bas. Ceci s'applique aussi
en cas de système de raccordement hydraulique flexible.

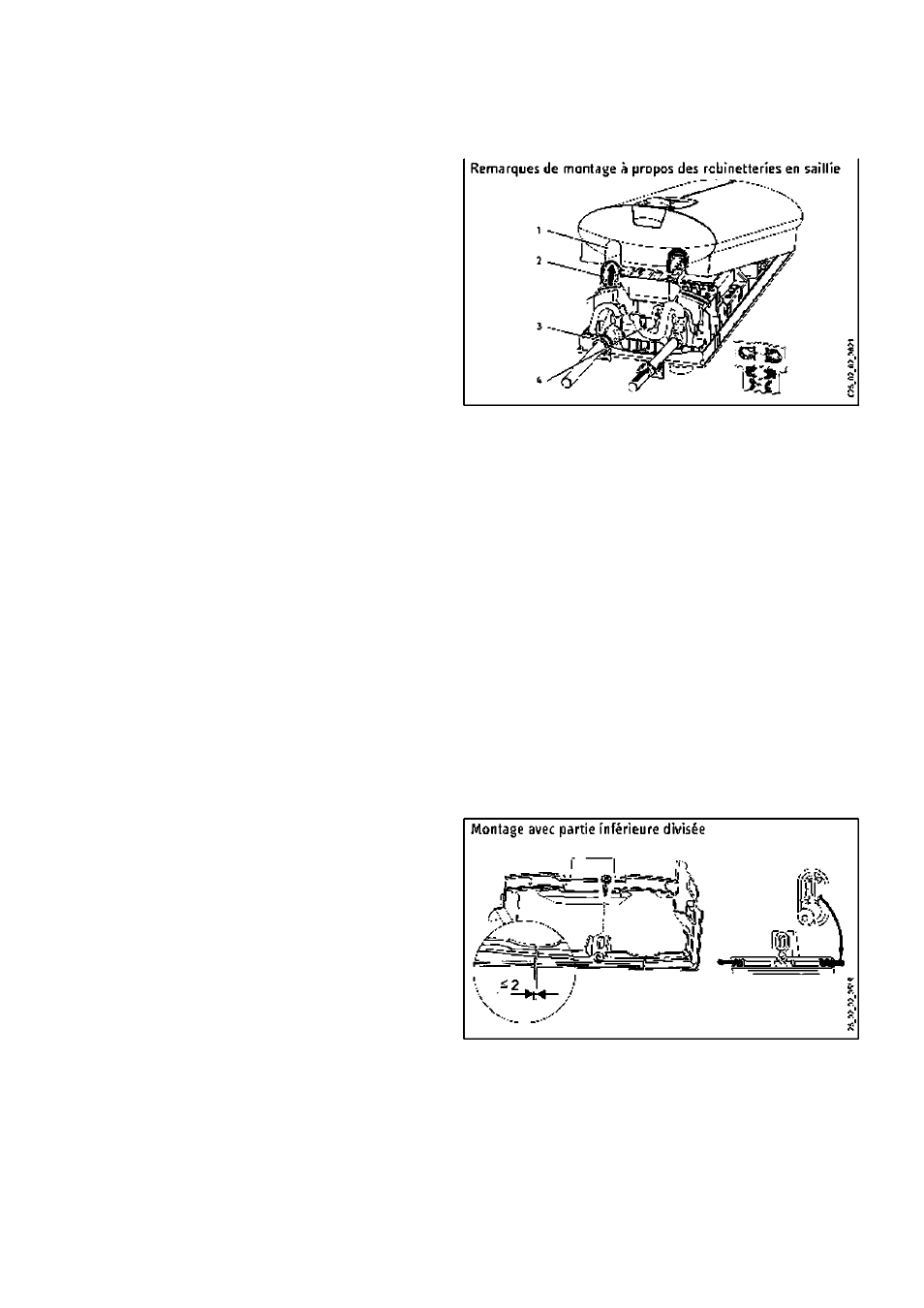

1 Ouverture de passage
2 Guides du capot
3 Guides de la paroi arrière
Vis
10.3.8 Partie inférieure de la paroi arriére divisée
L à partie inférieure de la peroi arrière peut également être montée ¿près
le montage de la robinetterie en cas de connexions vissées en Scillie.
»Sciez et sortez pour cela le centre de la partie inférieure de la
paroi arrière.
»Insérez par l'arrière les pièces de raccord fournies dans la partie
médiane.
» Introduisez la partie médiane sous lestuyaux et poussez-la vers
le haut.
»Enfichez la partie inférieure de la paroi arrière dans la partie
médiane.
»Encliquetez la partie inférieure dans la paroi arrière. La partie
inférieure doit être fixée avec une vis supplémentaire.
»Vissez les conduites de raccordement de la robinetterie à l'appareil.
10.3.9 Installation en cas de remplacement d'appareil
Il est possible d'utiliser la barrette d'accrochage d'appareil déjà
installée en cas de remplacement de nos appareils (sauf dans le cas
de DHF). Vous devez alors percer le passage adéquat du goujon h'Ieté
de la barrette d'accrochage déjà montée dans la paroi arrière.
Si vous montez l'appareil à la place d'un DHF, vous devez déplacer
le goujon fileté sur la barrette d'accrochage comme le montre
l'illustration Barrette d'accrochage en cas d'échange d’appareil
DHF. Le goujon fileté possède un filetage auto-taraudant. La
