INSTALARE
MONTAJUL
10.3.
Montatí releul descarcare sarcina m combínajle cu un alt
aparat electrk, de exemplu aparate electríce acumulare
caldura. Descárcarea de 5arcínn se realizeazlm cazul nctíonñrií
mcalzitorului instant! Releul descercare sarcina TI puteji cbtíne de
la noi ca accesorio separa!.

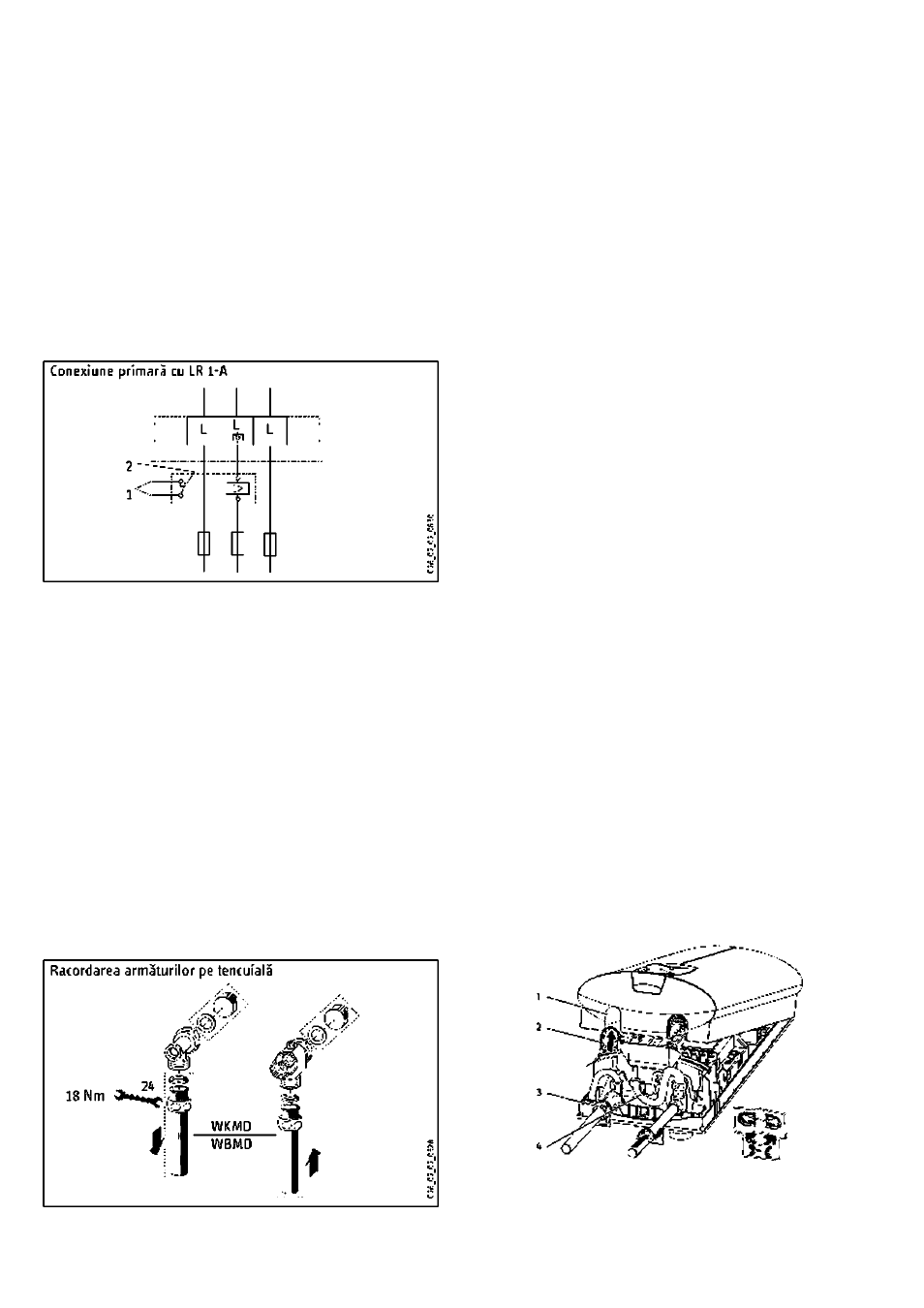

Conectare faze.
1-1 Lega|itn aparatfaza care conecteazá releul descartare
sartina de boma característica pentru re^ea.
1 Conductorul catre comutatorul de protec^ie al celui de*al
doilea aparat (de exemplu Tncalzire cu acumulator electric).
2 Contact comandfi. se deschidem cazul conectarii
Tncalzitorului instant.
10.3.5 lnstala|ie apa pe tencuiala
Pute|i comanda. ca accesorii separate, armaturi presiune pe
tencuialn, adecvate, detip WKMD snu WBMD.
»Monta|i dcpurile apa cu garnitura etansare. pentru a etan^a
racordul mzidit. In cazul armaturilor noastre de presiune.
dopurile ^i garniturile etan^nre fnc parte din setui de livrare.
Pentru armaturile de presiune, de provenienta strains,
puteti comanda dopurile |i garniturile etansare ca accesorii
separate.
» Montati armatura.
oimpingeti partea inferioara panou spate sub tevile racord al
armaturii iifixati-o m panoul spate.
»Tnfiletati racord urile tevilor la aparat.
10.3.6 Instalatie apa pe tencuiala cu racord sudat /
garnitura presare
Cu afutorul accesoriilor "racord sudar sau 'garnitura presare’ pot
fi realiznte.Tn cazul unui monta] pe tencuinln, racordurile cut^vi
din cupru, dar cele cu {evi din plastic.
In cazul accesoriilor separate tip "racord sudat". este posibil un
racord filet cu fenva de cupru. avand dimensiunen dinfnbrica. de
12 mm.In ncest caz sunt necesnri urmntorii pn$i;
oimpingeti piulitele oarbe pe levile racord.
»Sudali componentele de integrare cu conducted de cupru.
»Tmpinge|i partea inferioara panou spate sub levile racord «i
fixali-oTn panoul spate.
»infiletn|i racordurile tevilor In nparat.
Ir}$truc|iune monta] al armaturii.
>■1 Respectafi instruciiunile montai ^le producatorului
de armaturi!
10.3.7 Instalatie apa pe tencuiala. montajul capacului aparatului
Pentru montajul final al capacului aparatului sunt necesari
urmatorii pa^i:
»Realiza|i cu grija locasurile detrecere tn capacul aparatului. tn
caz de necesítate utilizati о pila.
»Decupa|i brídele din píesele ghídaj сарае.
Instructjunea monta) in cazul Tnlocuirii simple a |evilor
cu armaturi.
Prin integrarea cu bride a pieselor ghidaj capac ve|i
putea etan^a simpiu Ìnlocuirea |evilor cu armatori.
Píesele ghidaj ale panoului spate nu vor mai fi
necesare Tn acest caz.
»Fixa|i piesele ghidaj capac, anexate, m orificiu trecere.
oPcizì|iona|i piesele ghidaj ale panoului spate pe levi si
TmpreunatHe. Tn continuare, mfiletati-le pnn3 In contactui cu
panoul spate.
»Fixa|i cu un surub jos panoul spate. Acest lucru este valabii ^i
cand utilizati sisteme flexibile pentru conducta apa.
Instructíuni monta] pentru armaturi AP
1 Orificiu trecere
2 Píese ghidaj сарлс
3 Piese ghidaj panou spate
k Surub
