INSTALARE
MONTAJUL

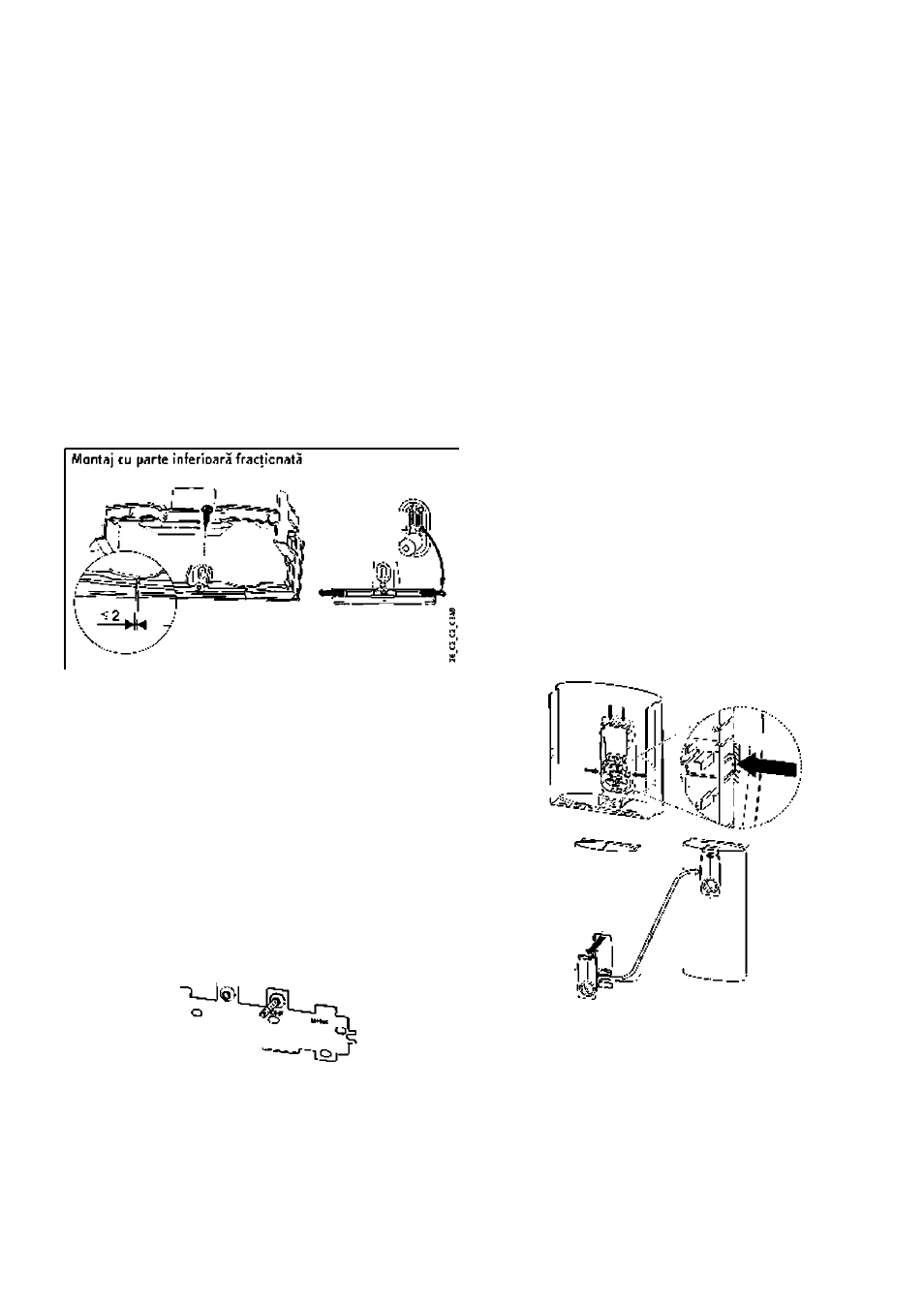

10.S.8 Parte infertoara panou spate segmentata
in cazul raccrdurìlor fìlet pe tencuiala, partea ìnfericara pancu
spate poate fì montata si dupa montajul armaturìlor:
»Decupaji mijlocul din partea inferioara panou spate.
»Introducetì elementelede legatura din pachetui cufurniturì, din
spate7n segmentui de mijioc decupat.
» Ghida{i segmentui de mijioc sub {evi si 7mpinge{H apoi m sus.
»Introducetì partea inferìoarl panou spate Tn segmentui de
mijioc.
»Fixa{i partea inferioara pancu spate de panoul spate. Partea
inferíoara va trebui s-o fíxa{i cu un §urub suplimentar.
»Tnfiletati rncorduriletevilor cu nrmàturi la nparat.
10.3.9 Insfâlareaîti cazulînlocuirii aparatului
Un supori agâtare existent poate fi utilizntm cazul inlocuirii
aparatelor noastre (eu excep{ia "DHP'j.în acest scop va trebui sa
strâpungeti în panoul spate trecerea adeevata pentru bol{urile
filet ale suportului agatare déjà montât.
Dnca veti monta aparntui m locul unui DHF. va trebui sn mutati
bol{urile filet de pe suportui aga{are a§a cum este descris în
figura cutitlul ’Suportagâ{areîn cazul înlocuirii aparatului DHF'.
Bolturile filet sunt nutofiletnnte. Din ncest motiv va trebui sn
montât! suportui agâ{are cuo rota{iede 1$0^ In perete. Inscriptin
"DHF" va aparea atunci pe direc{ia de citire.
în cazul înlocuirii unui aparatde provenien{a strâinâ. va trebui sa
utilizn{i gauri de dibluri potrivite.
Suportui aga{are în cazul înlocuirii aparatului DHF
10.3.10 Montaj sub chiuvetâ eu capac aparat rôtit
Puteti açeza capacul aparatului rôtit eu 180^ pe panoul spate. Acest
lucru este mai aies avantajos atunci când aparatui se monteazâ
sub chiuvetl.Tn ncest scoptrebuie sa realizati urmâtorii pa$i:
»Scaate{i componenta operare din capacul aparatului, în acest
scop desfìleta{i cârligele fixare.
»Rotiti capacul apnratului çifixati din nou componenta operare,
ulterior cârligele trebuie sa se fîxeze. în veüerea unui montaj
mai simplu a componentei operare aplsa{i catre interior capacul
nparntului (îndomeniul striât, vezi figura 'Capneaparatîn cazul
montajului sub chiuvetn").
Componenta operare cu carlìg fìxare deiect.
Este interzìsà montarea unei componente operare cu
carlig fixare defect. Nu este garantata protecfia irt
acest caz.
»Intro duce{i cablul pentru redareavalorii nominalemccmpcinenta
electrcnicn, pe pozitia "T-ncminal", vezi "Prima punere Tn
func{iune".
»Aga{a{i capacul aparatului pe partea dejos si rciti{i'l pe partea
de sus entre pnnoul spate, atentíe In pozijin corecta a etnn$lrii
pnnoului spnte. ín acest scop, mi$cati putin cnpacul. Tn ta{ñ $i
ín spate.
Ȓnfiletati suruburile capacului pentru sigilarea aparatului.
Capacul aparatului m cazul montajului sub chiuveta
X
z
^eC
O
O'
