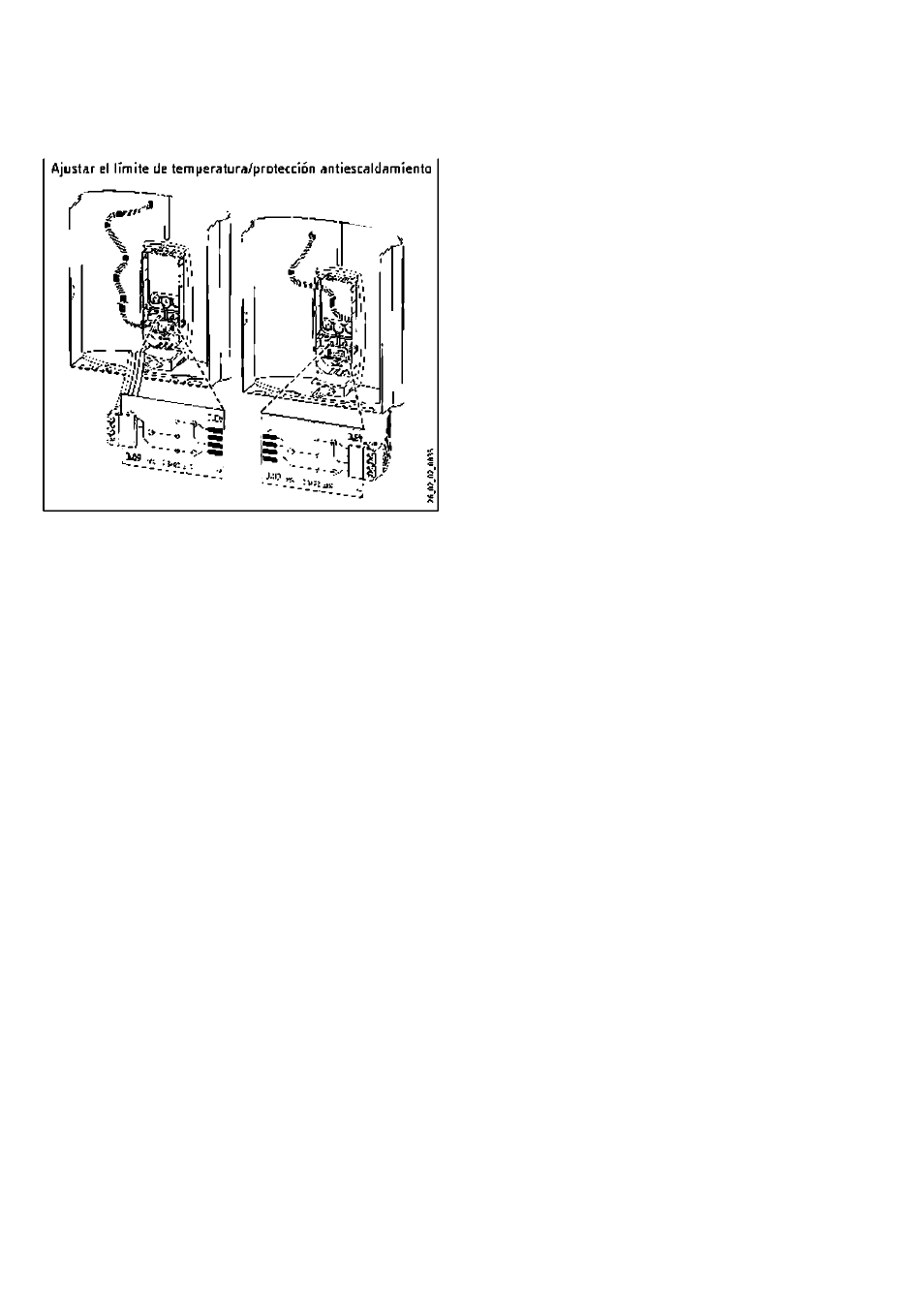

INSTALACIÓN
DESCRIPCIÓN DE LOS COMPONENTES
8A Variantes de montaje
Son pcsibles/admisibles las siguientes variantes de montaje:
-Conexión eléctrica ocultn - superior
-Conexión eléctrica "vista'
-Instalación "vista" de las tuberías de agua
-Instalación con tapa del equipe girada
-Instalación cen espacios entre baldosines
-Montaje de un relé de expulsión üe carga
8.5 Accesorios especiales
8.5.1 Grifería a presión de dos empuñaduras
-Grifería de cocina ШКМ0 para circuito cerrado, NE! de pedido
222437
-Grifería de baño WBMD para circuito cerrado, NE! de pedido
222438
8.5.2 Accesorios de montaje
-Tuberías de montaje bajo mesa. № de pedido 070565.
Tomas de conexión: "vistas*, rosca Ш, arriba.
-Kit de 2 tapones de agua de rosca Vi, NE! de pedido 074326,
estos tapones son necesarios si utiliza grifería de presión de
otros proveedores.
8.5.3 Kits de montaje instalación vista
-Atornilladura de soldadura '' tubo de cobre, NE! üe pedido
074019. consta de los siguientes elementos: 2 tapones de agua
de rosca Vz y 2 contratuercas de V
2
' con inserto para unión de
soldadura de 12 mm de diámetro.
-Acoplamiento a presión - tubo de cobre, N2 de
pedido 222380. consta de los siguientes elementos:
2 tapones de agua de rosca ^/2 y 2 acoplamientos a presión de
Vi* X15 mm, juntas adicionales.
- Acoplamiento a presión • tubo de plástico, N2 de pedido 2223B1,
consta de los siguientes elementos: 2 tapones de agua de rosca
dos acoplamientos a presión V:"'x 16 mm (Viega:Sanfix-Plus
o Sanfix'Fosta). juntas adicionales.
8.5.4 Bastidor de montaje universal
N2 de pedido 220291. consta de los siguientes elementos: Bastidor
de montaje con cableado eléctrico. Este kir de montaje crea un
espacio vacío de 30 mm. entre la pared trasera del equipa y la
pared de instalación. Esta permite una conexión eléctrica oculta
a cualquier punto del panel trasero del equipo. La profundidad
del equipa aumenta 30 mm. Mediante el kit de montaje varía el
tipo de protección para convertirse en IP 24 (protegido frente a
salpicaduras de agua).
8.5.5 Montaje desviado del kit de tuberías
N2 de pedido 220290, consta de los siguientes elementos: Bastidor
de montaje universal (descripción técnica en el número de pedido
220291) y codo para la desviación vertical del aparato frente a la
conexión de agua 90 mm. hacia abajo.
8.5.6 Kit de tuberías para la sustitución del calefactor
gas-agua
N2 de pedido 220510, consta de los siguientes elementos: Bastidor
de montaje universal (descripción técnica en el número de pedido
220291) y codo para una instalación con tomas de conexión de
calefactor gas-agua preexistentes (conexión del agua fría a la
izquierda y conexión del agua caliente a la derecha).
8.5.7 Kit de tuberías sustitución del DHB
N2 de pedido 159876, consta de los siguientes elementos:
2.empalmes de agua. Estos permiten conectar el aparato a las
tomas de conexión de agua preexistentes de un DHB.
8.5.8 Relé de expulsión de carga LR 1*A
Número de pedida 001786. El relé de expulsión de carga permite
el funcionamiento con equipos de calefacción con acumulador
eléctricos, por eiemplo. El relé de expulsión de carga pone en
marcha el calentador instantáneo con una prioridad mayor que
el otro equipa.
