INSTALLAU E
BESCHRIJVING VAN HETTOESTEL

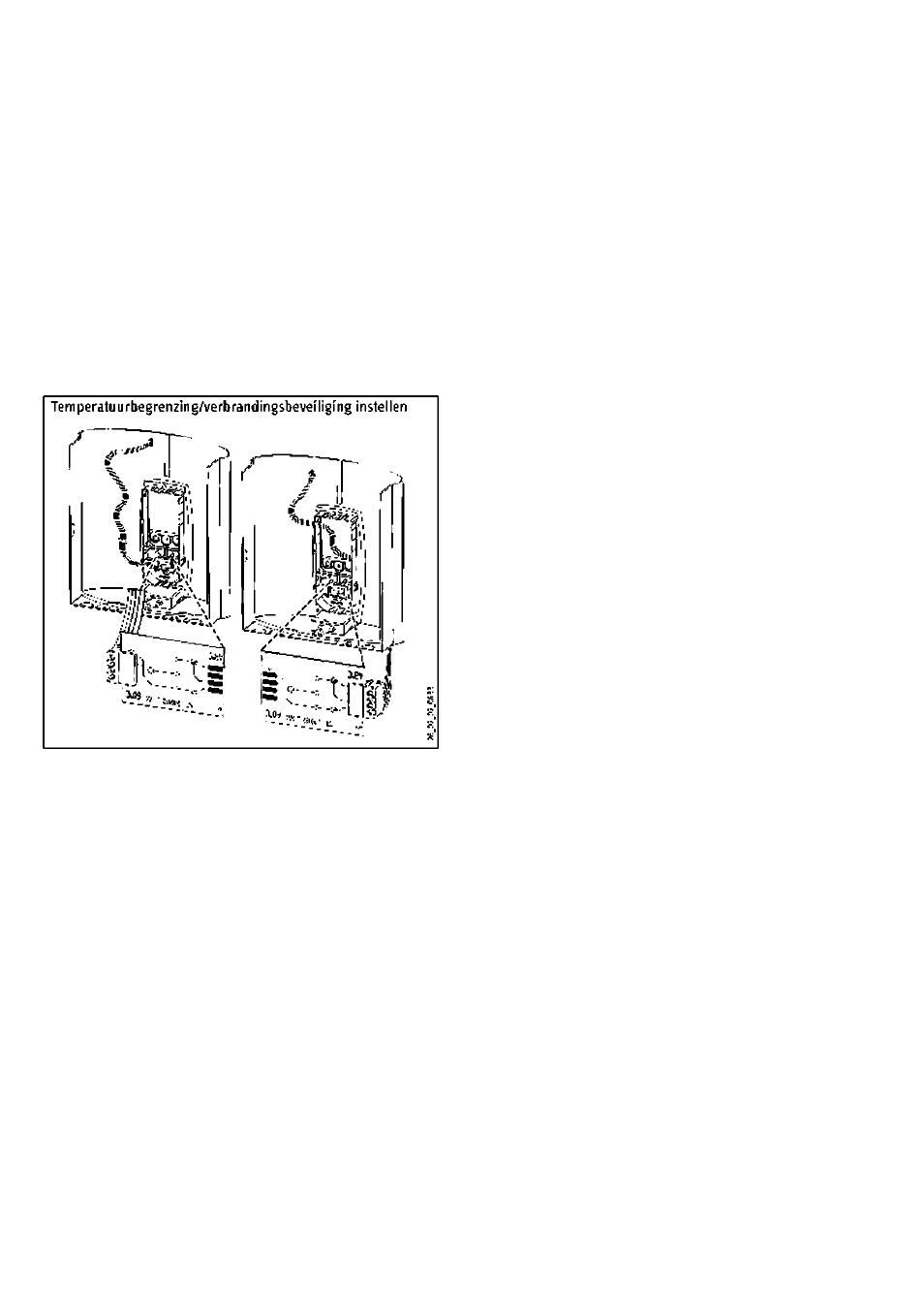

8.3 Temperatutirbegrenzing/verbrandingsbeveitiging
De m^xim^le tem [leratuurbegrenzing kan in het bediemngsgedeelte
van de toestelкар worden begrensd tot 43^C. Daartoe gaat и als
volgt te werk:
»Neem de toestelkap af.
» Haal de ingestoken elektronicaprinl uit het bedieningsgedeelte
Viin de toestelkap. Hou daarbij rekening met de klikhaken.
»Verplaatsde stekkervan links naar rechts {pcsitie “43'^C|.
»Zet het bedieningsgedeelte terug. de klikhaken moelen
vergrendelen. Let op de knop- en aspositie.
Mdntagevarianten
Devolgende mon1ageViiriiinten zijn mogelijk / toegestaan:
-Elektrische aansluiting inbouw- bovenaan
-Elektrische aansluiting opbouw
-Waler-opbcuwinstallatie
-Installatie met gedraaide toestelkap
-Installatie bij betegeling
-Inbouw van een lastafwerprelais
8.5 Speciaal toebehoren
8.5.1 Tweegreeps-drukkranen
-WKMD • keukenkraan, erdernummer 222437
-WBMD - badkraan, ordernummer 222438
8.5.2 Mantagetoebehoren
- Bui skit voor m on tage on d er het af ta p p u nt. o rd e rn u m m e r 07 05 65.
Aansluitingen: Opbeuw. Q 3/8 bovenaan.
-Bouwset 2 waterstoppen G Vi, ordernummer 074326,
deze stoppen zijn vereist als u drukkranen van andere fabrikanten
gebruikt.
8.5.3 Montagesets opbouwinstallatie
- Soideerschroefkoppeling • koperfauis, ordernummer 074019,
bestaande uit: 2 waterstoppen G ^¿en 2schroefmoeren Vz" met
inzetdeel vcorsoldeeraansluiting 012 mm.
-Persfitling • koperbuis, ordernummer 222380, beslaande uit;
2 waterstoppen G Vz en 2 persfittingen W' x 15 mm, met
pakkingen.
-Persfitting * kunststoibuis, erdernummer 222381, bestaande
uit: 2 waterstoppen 6 Vz en 2 persfittingen Vz“ x 16 mm (Viega;
Sanfix-Plus of SanFix-Fosta), met pakkingen.
8.5.4 Universeel montageframe
Ordernummer 220291, bestaande uit; montageframe met
elektrische bedratling. Deze bouwset creeert een helle ruimte van
30 mm tussen de achterwanü van het toestel en de installatiewand.
Op die manier kan op elk willekeurig punt achter het toestel een
elektrische in bouviiaansluiting worden gerealiseerd. Dediepte van
het toestel wordt 30 mm groter. Dccr deze bouwset verändert de
beschermingsgraaü in IP 24 (spatwaterdicht).
8.5.5 Buiskit voor verschoven niontage
Ordernummer 220290, bestaande uit: universeel montageframe
{technische beschrijving zie ordernummer 220291) en kniestukken
om het toestel ten opzichte van de wateraansluiting 90 mm
verticaal cmlaag te verschuiven.
8.5.6 Buiskit voor vervanging van gas*waierveruvarmer
Ordernummer 220510. bestaande uit: Universeel montageframe
(technische beschrifving zie ordernummer 220291) en kniestukken
voor een installatie waarbij er reeds aansluitingen voor een
gas-waterverwarmer bestaan (koudwateraansluiting links en
warmwateraansluiting rechts).
8.5.7 Buiskit DHB'vervanging
Orüernummer 159876, bestaande uit: 2 watersteekkoppelingen.
Hierdoor kan het toestel worden aangesloten op de bestaande
walersteekaansluitingen van een DHB.
8.5.8 Lastafwerprelais LR 1*A
Ordernummer 001786. Dankzij het lastafwerprelais is werking
mogelijk met bijvocrbeeld elektrische boilerverwarmingstoestellen.
De doorstreomverwarmer wordt door het lastafwerprelais met
voorrang gebruikt ten opzichte van het andere toestel.
60 IDHB-E ... SLi electronic vnvw.stiebeL-eltron.com
