INSTALARE
DESCRIEREA APARATULUI
8.2 Mantajul
Am pregatit aparatul din fabrica pentru urmataarele condifii:
-Racord electric "sus", montili Ínzidít
-Racord apíi, montili Ínzidít
Aparatul trebuíe montât perpendicular sub, sau deasupra,
chiuvetei, fix pe un perete.

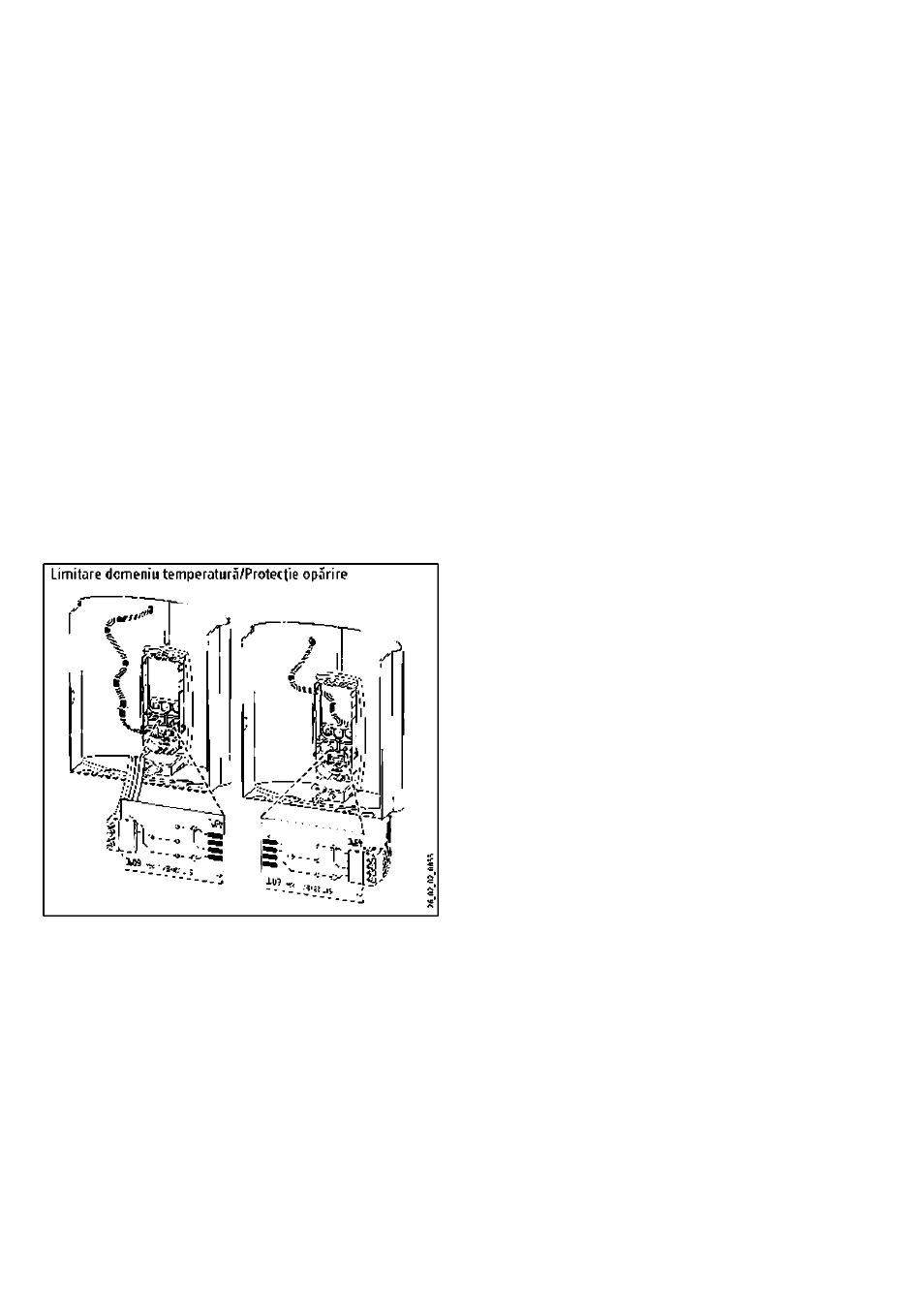

8.3 Limitare domeniu temperatura /
Protec|ie oparire
Limitarea maxima a temperaturii poatefi realizataîn componenta
de operare, cu réglai la43“C.Ín acest cazsunt necesari urmatorii
pa5i:
oScoateti capacul a para tul ui.
»Secateti placuta eléctrica integrata din componenia operare
a capaculuí aparatului. Tn acest scop, aten(ie la cárligele
príndere.
Ȓnlocuiti ^tecarul
»Reintegraci componenta operare, carligele prindere trebuie sa
se fíxeze. Aten|ie la pozitia butonului si a axei.
8Л Variante montai
Urmâtcarele variante monta] sunt permìse/admise:
-Conexiune electrica mzidita - ics
-Conexiune electrica pe tencuiala
-Racord apa, pe tencuiala
-Monta] CU capac aparat rotit
-Monta]uìÌn cazul decalarii faiantei
-Integrarea unui releu descarcare sarcina
S.5 Accesorìì speciale
8.5.1 Armiluri presiune cu douá capete prindere
-WKMD - armáturá bucátárie, numar comandé 222437
-V\ÍBMD - armatura cada baie, numár comanda 222438
8.5.2 Montaj accesorii
-Set montaj tevi-montaj subchíuvetá. numar comanda 070565,
racord uri: Monta] pelencuíala, G 8/8, sus.
- Set montaj 2 bucati dopuri apa G ffítetj Vi, numar comanda 074326,
aceste depuri sunt necesare daca utilizaci armaturí presiune de
provenienjá straina.
8.5.3 Set montaj, cu montaj pe tencuiala
-Teava cupru • cu Tnfiletare sudata, numar comanda 074019,
compuse dín^ 2 dopuri apa G Vz si 2 píulíje oarbe V¿' cu adaos
pentru racord sudat0 12 mm.
-Jeavá cupru * cu filing presare, numar comandé 222380,
compusa din; 2 dopuri apa G ^/2 «i 2 fítingurí presare W x 15 mm,
precum |i etansare.
-Jeavá cupru * cu ilting presare, numar comanda 222881,
compuso din: 2 dopuri opa G Vz §i 2 fitinguri presare W x 18 mm
fViega: Sanfix-Plus, sau Sanfíx-Fosta), precum 'i etan§are.
8.5.4 Cadru montaj universal
Numar comanda 220291, compus din: Cadru montai cu cablu
electric. Acest set de constructíe realízeaza Tntre panoul spate
al aparatului §i peretele instalajiei un spajiu liber de 30 mm.
Aceasta face posibilá o conexiune eléctrica Tnziditá, ín orice loe
derít. din spatele aparatului. Adancímea aparatului se mareóte
cu 30 mm. Prin setul de construcjie se modifica tipul pratecjiei ín
IP 24 4prate]at la condens).
8.5.5 Montaj translatare cu set constructiv de fevi
Numar comanda 220290. campus din: Cadru montaj universal
(descriere tehníca vezi numar comanda 220291) §i ccturile de
jeavá pentru pozijionarea verticali a aparatului faja de racordul
apa 90 mm mai ]os.
8.5.6 Set constructiv teava pentru ínlacuirea mcálzitorului
apa cu gaz
Numir comanda 220510, compus din: Cadru monta] universal
(descriere tehnica vezi numar comanda 220291} si caturí |eava
pentru a instala^ie cu racarduri existente la íncalzítcr apa cu gaz
(racord apa rece stanga si racord apa calda dreapta).
8.5.7 tnlocuire set monta) |eavá DHB
Numar comanda 159B76, cempus din: 2 elemente legatura pentru
apa. Astfel pute]í racord a a paratul la el ámentele de legatura apa
ale unui DHB.
8.5.8 Releu descarcare sarcina LR 1*A
Numir comanda 001786. Releul de descarcare sarcina va facilíteaza
c functionare cu de exemplu un aparat de Tncllzire electric cu
acumulator. TncalzitaruI prin trecere va fí ac(ícnat prin releul de
descarcare a sarcinii, ínaintea celorlalte aparate.
152 IDHB-E ... SLi electronic v/ww.stiebeL-eltron.com
