INSTALACE
MONTÂT
• I 3cestnÿ ventil.
1-1 3C6&tny venlil rtfismite pouzîvat k redukovâni prûtoku!
SiouH pouz« k uzavirânî.
2 Krizcvy prvek
10.2.7 In&tâlace sitka
»Nnmcntujte na pritoku studené vody do pnstroje dodnné
sîtko.
Sitko.
Sîtko musîte instalovat za kazdych okolnostî. Pouze
tim je zarucena funkce pristroje. Pokud provadite
m&talaci formou vymèny pri&troje vzdy zkontrolujte.
zda je jitko in&talûvàno.

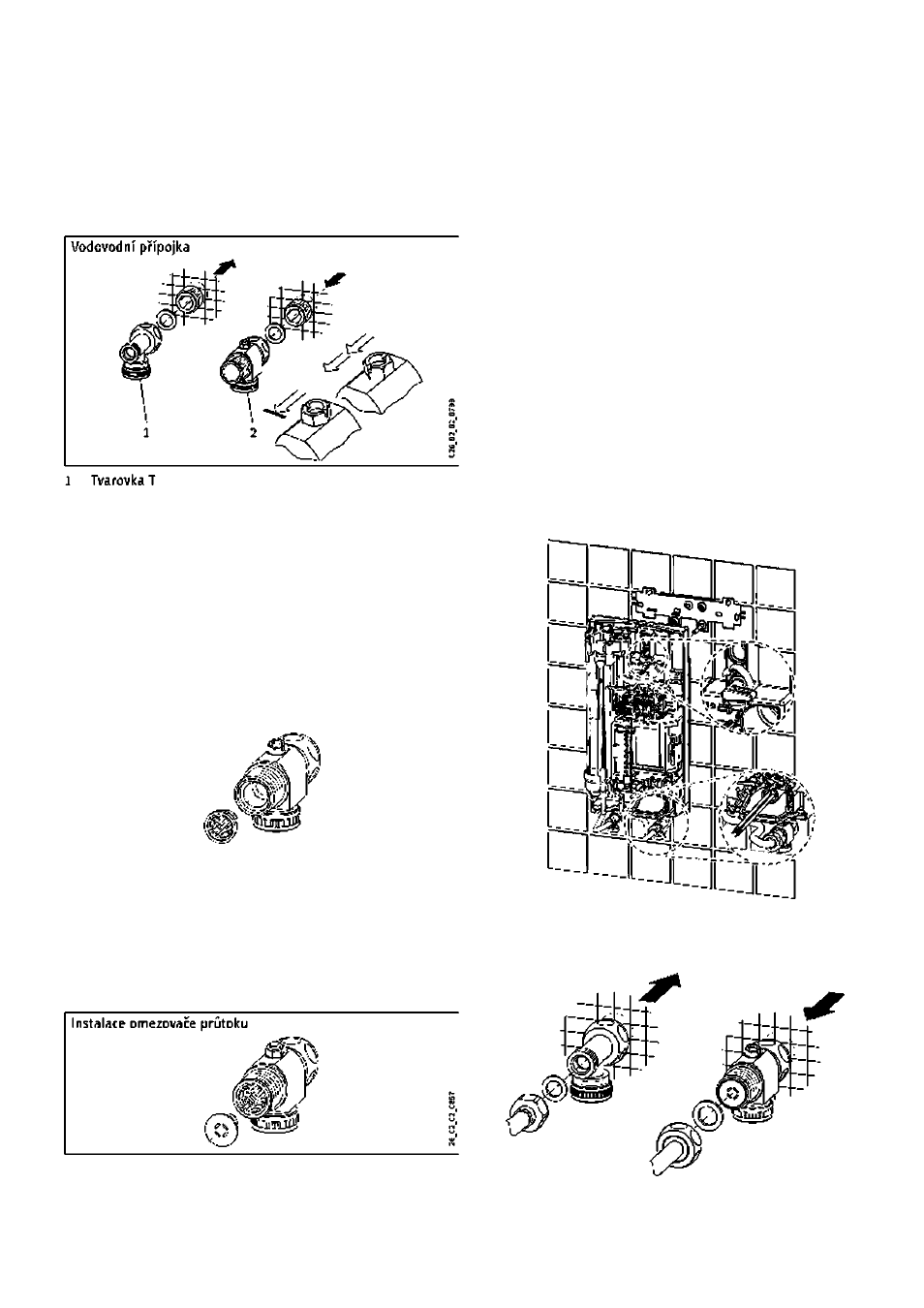

Instalace sitka
10.2.8 Instalace omezovace prûtoku DMB
»Nnmontujie na pTitoku studené vody do pristrofe dodany
omezovac prûtoku.
V P fi pad ë P ri stroj e D H B - E18/21/ 2U SLi j e d od â n j este d ru h y omezova c
prûtoku. Pouzijte omezovac prûtoku. odpovTdajkivykonu pristrofe.
Barva omezovnce prûtoku je uvedennvtabuice »Technické ûdnje''.
10.2.9 Zavêseni prîsiroje
Kabelovn spona. kterâ smëruje dozndu smirem ke stenë. mûze zn
urcitych okolnostî brânit bezproblémovému uchyceni pristroje ke
stënë tak, aby na ni dosedal celou picchou. V takovém pripade je
vhodné zatlacU kabelovcu sponu vzadu do zadni stëny. Tim dojde
ke snizeni tuhosti spony.
»Vyjmëte upevnovacî pâku z hornîho dîlu zadni stëny (obrnzek
„Zavësenî pristroje“).
»Zaved’te elektrickÿ prîvodni kabel zezadu do kabelové spony tak.
nbydoslo kdosednulî spony naplast'kabelu.Srovnejte elektrickÿ
prîvodni knbel. Pokud mâ elektrickÿ privodnî kabel prûmër vitsî
nez 6 mm’, zvëtsete ctvor v kabelové sponë (viztéz „Elektrickâ
pnpojka pri pouziti vëtsich prùrezû kabelu").
»Zntincte pristroje proti sroubûm na znvesné listetnk, abydoslo
k proraieni mekkÿch tesnëni, pripadne propichnéte mékké
tésnëni sroubavâkem.
» Nasad'te upevnovacî pâcku nn sroub zâvësné li%. kterÿvycnîvâ
ze zadni stëny.
»Pevnë pritlacte zadni stënu a zaj'istëte upevnovacî pâcku
otocenîm deprava o 90®.
Zavësenî pristrofe
>-
- CO » UJ
10.2.10PrÎprava vodovodnî prîpojky
Vûdovodni pripojka
