Kapitel 1: Regler und Anschlüsse

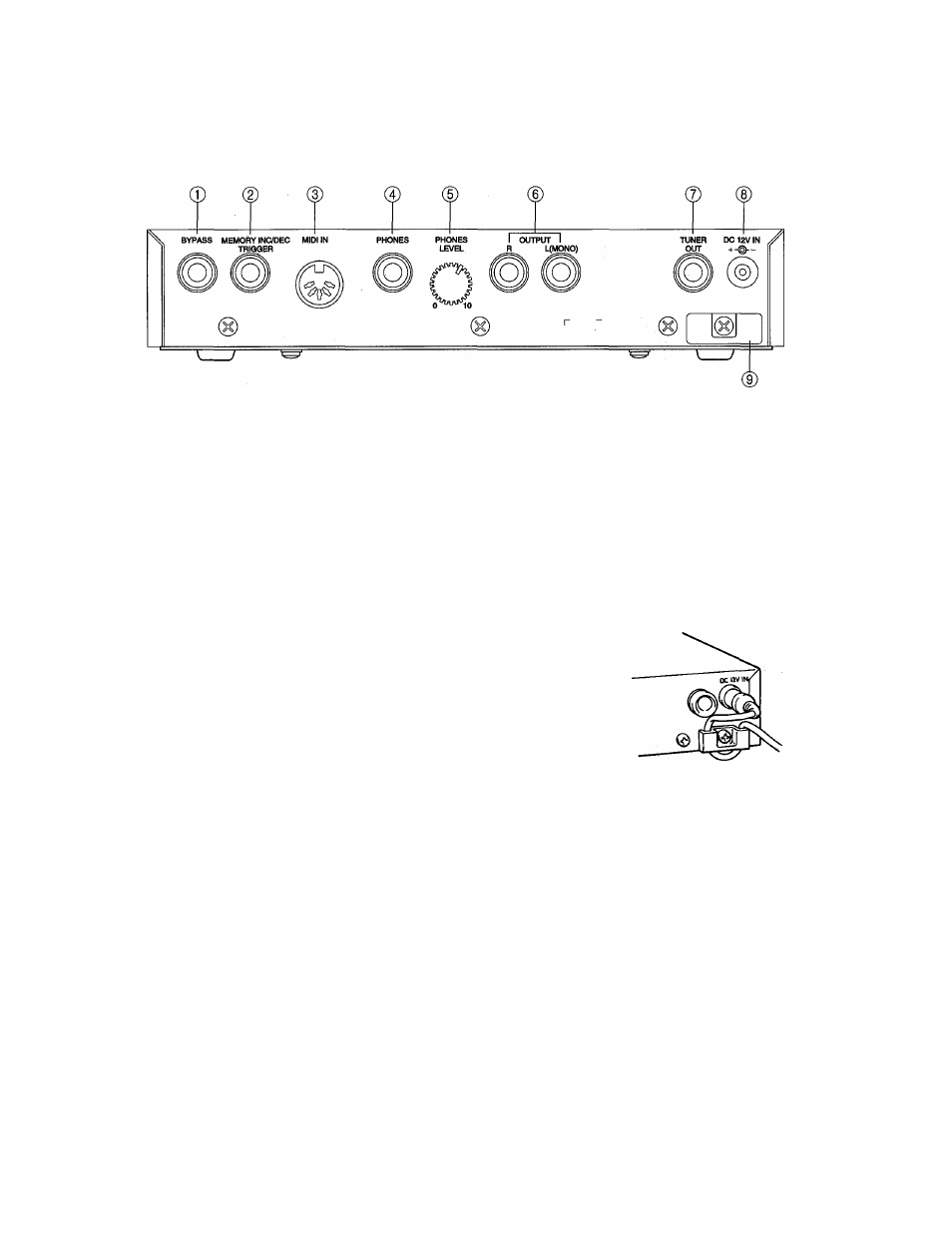

Rückseite
© BYPASS-Buchse
Ein optioneller Yamaha-Fußschalter FC-5 kann hier
angeschlossen und dazu verwendet werden, den FX550
zu umgehen. Siehe “Fußschaltersteuerung” auf Seite 28.
@ MEMORY INC/DEC TRIGGER-Buchse
Ein optioneller Yamaha-Fußschalter FC-5 kann hier
angeschlossen und dazu verwendet werden, Effektpro
gramme zu wählen oder die Tempo-Parameter für
Tempo-Delay
und
Tempo-Modulationsdelay-Effekte
einzustellen. Siehe “Fußschaltersteuerung” auf Seite 28.
®
MIDI IN-Buchse
Hier
kann
ein
optioneller
Footcontroller
Yamaha
MFC06
oder
MFC05
angeschlossen
werden.
Siehe
“MIDI-Steuerung” auf Seite 32.
@ PHONES-Buchse
Zum Anschluß von Kopfhörern.
® PHONES LEVEL-Regler
! Zum Einstellen der Lautstärke der angeschlossenen
Kopfhörer.
® R&L(MONO) jacks
Zum Anschluß an einen Stereo-Verstärker oder ein Paar
Gitarrenverstärker.
Wenn
Sie
einen
Mono-Verstärker
verwenden, stellen Sie nur die Verbindung zur Buchse
L(MONO) her.
Diese Ausgänge können auch mit einem Mehrspur-
Recorder oder Mixer zur Aufnahme verbunden werden.
CD 12V IN-Buchse
Hier wird das mitgelieferte Netzteil zur Betriebsstrom
versorgung angeschlossen.
Kabelklemme
Führen Sie das Netzkabel durch diese Klemme, um ver
sehentliches Abtrennen zu verhindern.
® TUNER OUT-Buchse
Zum Anschluß eines Gitarrentuners.
