- 13 -

Errores - Fallos

• Contacto a tierra

La tensión de alimentación cae y los
contactos de seguridad se abren a través
de un fusible electrónico. Una vez haya
desaparecido la causa del error y se haya
desconectado la tensión de alimentación
durante aprox. 1 minuto, el dispositivo
volverá a estar listo para el servicio.

• Funcionamiento defectuoso de los con-

tactos: En caso de contactos fundidos,
después de abrir el circuito de entrada no
es posible ninguna nueva activación.

• El LED “POWER” no se ilumina. Cortocir-

cuito o tensión de alimentación no
disponible.

Errori - Guasti

• Dispersione a terra

Un fusibile elettronico interrompe
l’alimentazione ed i contatti di sicurezza si
aprono. Una volta rimosso la causa del
gausto e interrotto la tensione di
alimentazione, il dispositivo sarà pronto al
funzionamento dopo circa un minuto.

• Funzionamento errato dei contatti: in caso

di saldatura dei contatti, dopo l’apertura
dei circuiti di entrata non è possibile
nessuna nuova attivazione.

• Il LED “POWER” non è acceso.

Cortocircuito o tensione di alimentazione
mancante.

Fouten - Storingen

• Aardcontact

De voedingsspanning valt uit en de
veiligheidscontacten worden via een
elektronische zekering geopend. Na het
wegvallen van de storingsoorzaak en het
uitschakelen van de bedrijfsspanning voor
ca. 1 minuut is het apparaat weer
bedrijfsklaar.

• Storingen van de contacten: bij verkleefde

contacten is na het openen van het
ingangscircuit geen activering mogelijk.

• LED “Power” brandt niet: kortsluiting of

ontbrekende voedingsspanning

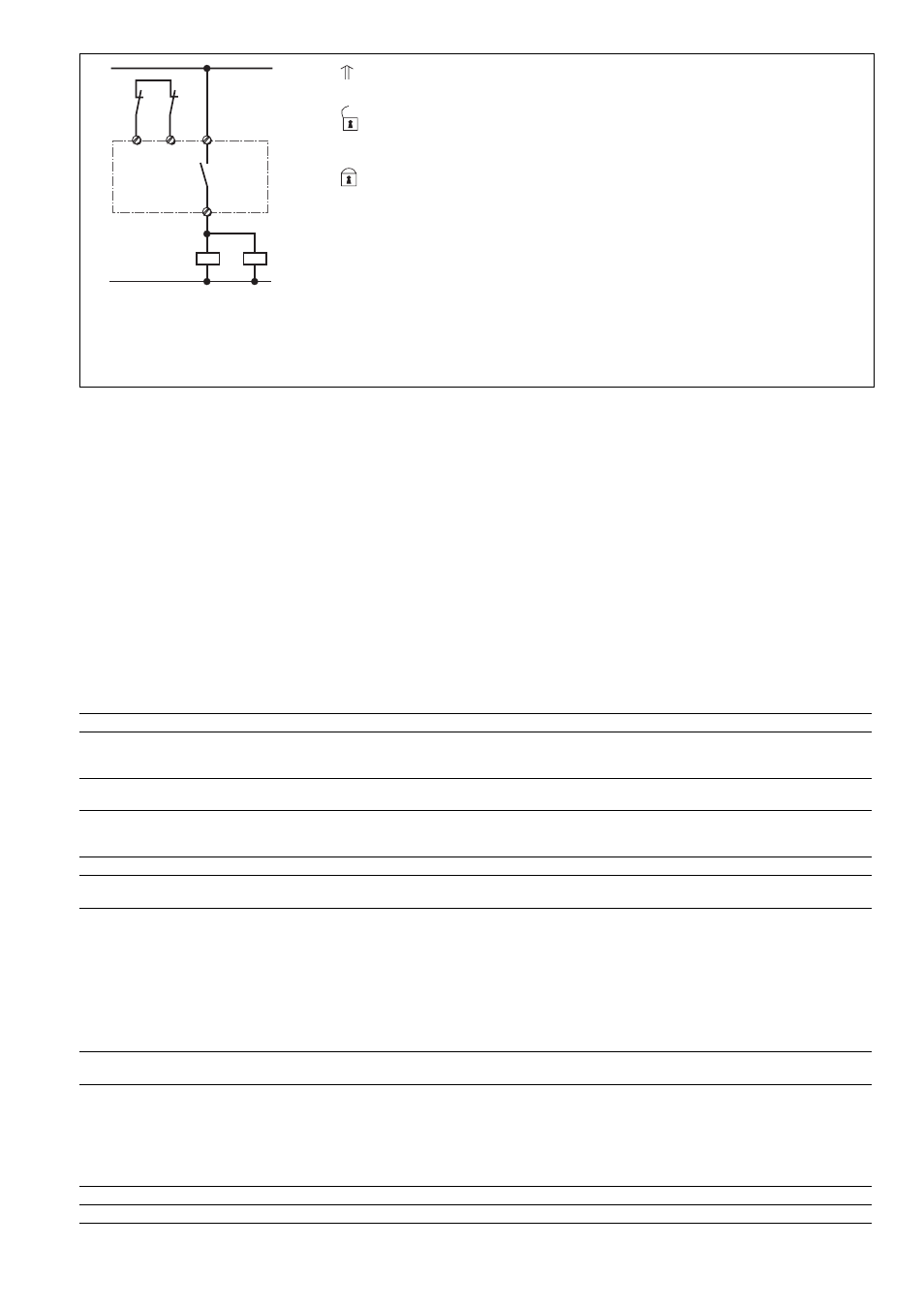

Fig. 10: Ejemplo de conexión para contac-
tores externos, monocanal / Esempio di
collegamento per relè esterni, a canale
singolo / aansluitvoorbeeld voor externe
relais, éénkanalig

14

K4

K5

13

S33

S34

K4

K5

1L1

1L2

Elemento accionado / Elemento
azionato / Geactiveerd element

Puerta no cerrada / Porta non chiusa
/ Hek niet gesloten

Puerta cerrada / Porta chiusa
/ Hek gesloten

S1/S2: Parada de emergencia o interruptor de

puerta protectora / Interruttore
dell’Arresto di emergenza, ovvero della
porta di protezione / Noodstop- resp.
--*hekschakelaar

S3:

Pulsador de rearme / Tasto di Start /
Startknop

Datos técnicos

Datos eléctricos

Tensión de alimentación U

B

PNOZ X5, PNOZ X5.1
PNOZ X5J

Tolerancia de tensión

Consumo de energía con U

B

PNOZ X5, PNOZ X5J, PNOZ X5.1
PNOZ X5

Margen de frecuencias

Ondulación residual

Tensión y corriente en

circuito de entrada
PNOZ X5 (U

B

: 24 V AC/DC),

PNOZ X5J, PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

circuito de rearme y realimentación
PNOZ X5(U

B

: 24 V AC/DC),

PNOZ X5J
PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

Número de contactos de salida

contactos de seguridad (NA)

Categoría de uso según

EN 60947-4-1

EN 60947-5-1
(CC13: 6 ciclos)

Corriente térmica convencional

Material de los contactos

AC: 24 V, DC: 12 V, 24 V
AC: 24 V, DC: 24 V

24 V AC/DC: -15 ... +10 %
12 V DC: -20 ... +20 %

24 V DC: 2 W, 24 V AC: 4 VA
12 V DC: 2,5 W

AC: 50 ... 60 Hz

24 V DC: 160 %
12 V DC: 20 %

24 V DC/55 mA
24 V DC/70 mA

24 V DC/55 mA
24 V DC/25 mA
24 V DC/90 mA

2

AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 4 A/
100 W
AC15: 230 V/5 A;
DC13: 24 V/4 A

6 A

AgSnO

2

+ 0,2 µm Au

Dati tecnici

Dati elettrici

Tensione di alimentazione U

B

PNOZ X5, PNOZ X5.1
PNOZ X5J

Tolleranza di tensione

Potenza assorbita con U

B

PNOZ X5, PNOZ X5J, PNOZ X5.1
PNOZ X5

Campo di frequenza

Ondulazione residua

Tensione e corrente su

circuito d’ingresso
PNOZ X5 (U

B

: 24 V AC/DC),

PNOZ X5J, PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

circuito di start e di retroazione
PNOZ X5(U

B

: 24 V AC/DC),

PNOZ X5J
PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

Numero dei contatti di uscita

Contatti di sicurezza (NA)

Categoria d’uso in conformità a

EN 60947-4-1

EN 60947-5-1
(DC13: 6 cicli di commutazione)

Corrente termica convenzionale

Materiale di contatto

Technische gegevens

Elektrische gegevens

Voedingsspanning U

B

PNOZ X5, PNOZ X5.1
PNOZ X5J

Spanningstolerantie

Opgenomen vermogen bij U

B

PNOZ X5, PNOZ X5J, PNOZ X5.1
PNOZ X5

Frequentiebereik

Rimpelspanning

Spanning en stroom op

Ingangscircuit
PNOZ X5 (U

B

: 24 V AC/DC),

PNOZ X5J, PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

Start- en terugkoppelcircuit
PNOZ X5(U

B

: 24 V AC/DC),

PNOZ X5J
PNOZ X5.1
PNOZ X5 (U

B

: 12 V DC)

Aantal uitgangscontacten

Veiligheidscontacten (M)

Gebruikscategorie volgens

EN 60947-4-1

EN 60947-5-1
(DC13: 6 schakelingen)

Conventionele thermische stroom

Contactmateriaal
