Tecma EasyFit Owner’s & Installation Manual 9 www.thetford.com

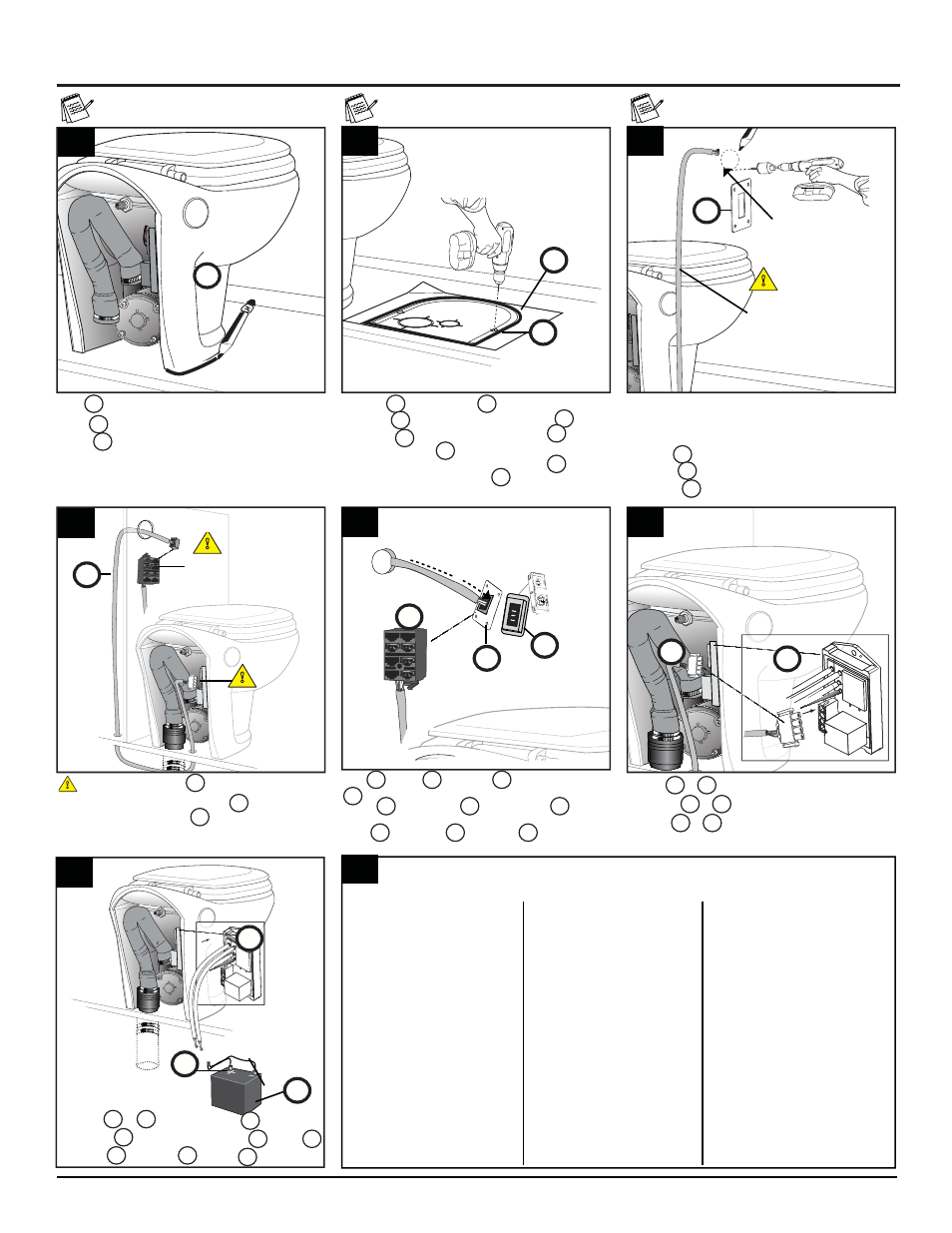

Installation / Installation / Instalación
AR
T00215a
+
Red wire
Fils rouge
Cable rojo
■ Fresh Water Installations -
refer to the Solenoid Harness
and Accessory
Kit instructions
■ Raw Water Installations -
refer to the Pump Harness
and Accessory Kit instructions
Attach Water Supply
■ Installations à eau douce -
consultez les instructions
de l’Ensemble de faisceau
de câbles d’électrorobinet
et accessoires
■ Installations à eau non
traitée - consultez les
instructions de l’Ensemble
de faisceau de câbles de
pompe et accessoires
Raccordement
de l’arrivée d’eau
Conectar el suministro
de agua
AR
T00212-2A
Slide K3 through K4 ; connect to K5 ; cover hole and secure
K4 with screws.
Glissez K3 au travers de K4 ; connectez-le à K5 ; couvrez
le trou et fixez K4 avec les vis.
Pasar K3 a través de K4 ; conectar a K5 ; cubrir el orificio
y afianzar K4 con los tornillos
-
Black wire
Fils noir
Cable negro
Note:
Refer to Fig, C, D and E for all part
references.
K3
K4
K5
F
NP
J
1/8" drill bit
Mèche de 1/8 po
Broca de 1/8 pulg.
1. Place 6 on tracing; mark 2 position.
Placez 6 sur le trait; marquez la position de 2 .
Colocar
6
en el trazo; marcar posición de 2 .
2. Drill pilot holes for 2 .
Percez les avant-trous; insérez les ancrages 2 .
Hacer los orificios de guía para 2 .
AR
T00212-2
2(x)
6
2
AR
T00212-3A
1. Mark / cut wall 1.75” - 2” wall hole.
Tracez / découpez un trou de 4,5 – 5 cm.
Marcar / hacer un orificio de 1.75 – 2 pulg. (4.5 – 5 cm) en
la pared
2. Place K4 over hole; drill screw holes.
Placez K4 sur le trou; percez les trous de vis
Colocar
K4
sobre el orificio; perforar los orificios de los
tornillos
12’ - plan accordingly!
3,7 m - planifi ez en
conséquence!
3.7 m: ¡planear de
acuerdo con ello!
!
1. Position connectors; feed K3 through wall.
Positionnez les connecteurs; enfilez K3 dans le mur
Colocar conectores; pasar K3 a través de la pared
!
AR
T00213-1A
Black
Noir
Negro
!
Blue/white
Bleu / blanc
Azul/Blanco
!
K3
AR
T00213-3A
Connect K3 to F .
Connectez t K3 to F .
Conectar K3 to F .
K3
F
■ Instalaciones de agua dulce
(véanse las instrucciones del
juego de arnés de solenoide y
accesorio)
■ Instalaciones de agua bruta
(véanse las instrucciones del
juego de arnés de solenoide y
accesorios de la bomba)
Remarque
:
Reportez-vous aux fi gures C,
D et E pour toutes les références de pièces.
Nota:
Consulte las Figuras C, D y E para
todas las referencias de las piezas
Connect F to NP connector; then to J
Connectez F au connecteur non fourni NP ; puis à J
Conectar F a conector NP ; luego a J
Place 1 in permanent position; trace outline.
Placez 1 dans sa position permanente; tracez on contour.
Colocar 1 en posición permanente; trazar perímetro.
AR
T00212-1
1
1 1 2 2 3 3
4 4 5 5 6 6
7 7 8 8
1.75”- 2.0”
.0445 m - .0508 m
K4
