Thetford 40541 Skid Plate Kit - Manual

Rev. 03/01/08 Form/Formulaire/Formulario No. 32993A 1 www.thetford.com
28100
Made in U.S.A. Fabriqué aux É.-U. Hecho en EE. UU.
Thetford Corporation
Ann Arbor, MI 48106 • 1-800-543-1219 • www.thetford.com
Holding Tank Accessories
Accessoires pour réservoir de rétention
Accesorios del tanque de retención
SmartTote ®
Skid Plate Kit
40541

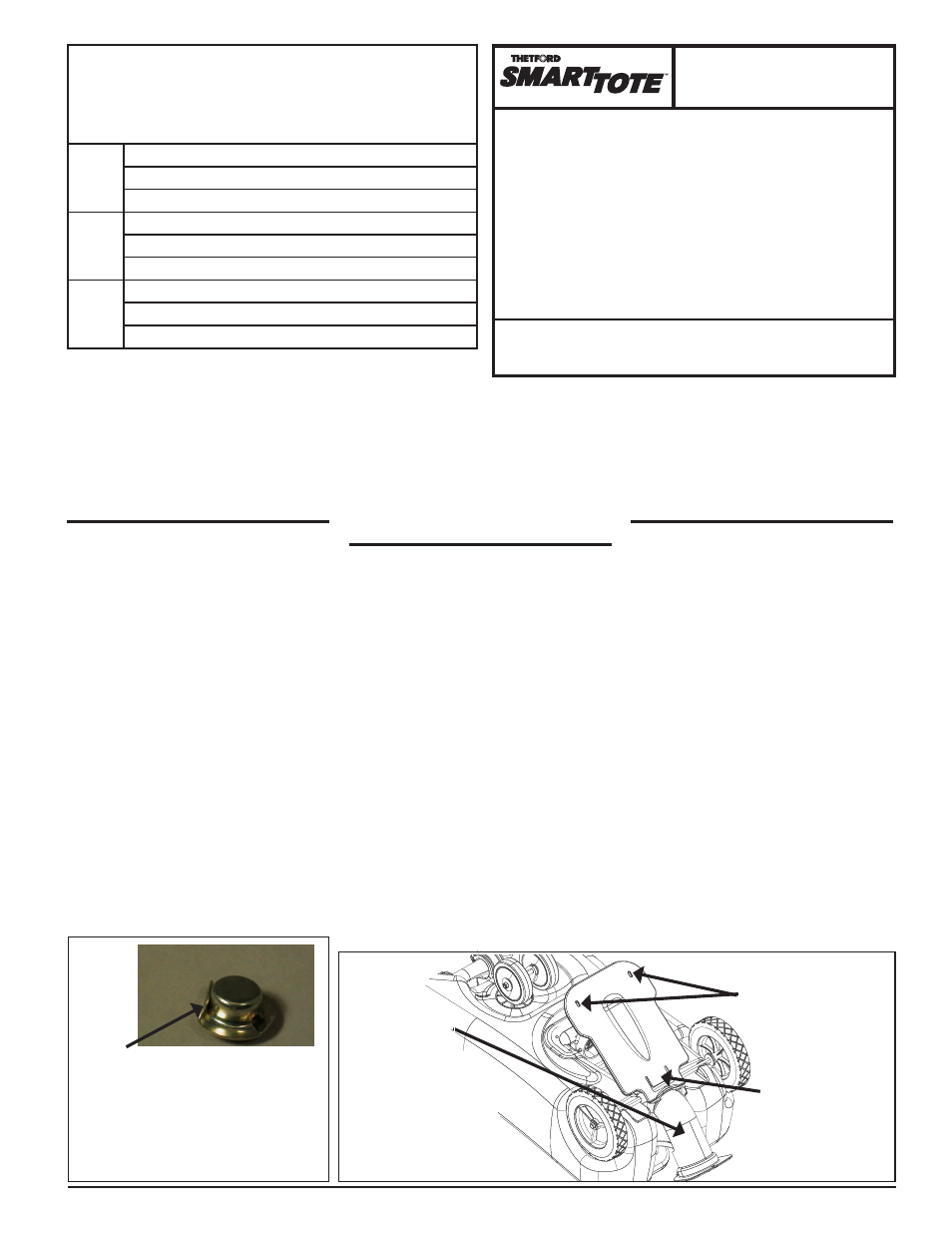

Remove the Old Skid Plate
Put the empty SmartTote on a flat surface with 1.
the skid plate on top. Refer to Figure B.
Use a Phillips screwdriver to remove the 2.
two screws that attach the Skid Plate to
the SmartTote.
Use channel lock pliers or adjustable- 3.
locking pliers to bend up one or both sides
of the Wheel Retainer near the cutout/
tab. Pull the Wheel Retainer off the axle.
The Wheel Retainer is destroyed as in
Figure A.
Lift the SmartTote to reach and release the 4.
thumb tab on the Hose Support assembly.
Rotate the assembly so the Dump Cap
is facing the ground and taking some
pressure off the wheels as in Figure B.
Put the handle of the channel lock pliers 5.
under the wheel without the Wheel Retainer
and use the handle as leverage to lift the
axle/wheel up and out of the long groove
in the Tote.
Fig. B Remove the two screws.
Enlevez les deux vis.
Saque los dos tornillos.
Use the Dump Cap
for support.
Utilisez le bouchon
de vidange comme
support.
Utilice la tapa de
vaciado como
soporte.
Press on the Skid Plate
tab to release it.
Appuyez sur la
languette de la plaque
de protection pour la
dégager.
Presione la lengüeta en
la placa deslizante para
liberarla.
AR
T00061
Part No.
Pièce n°
N°. de artículo
The Skid Plate Kit (post 2007) contains the following items:
L’ensemble de plaque de protection (après 2007) contient les
éléments suivants :
El juego de placa deslizante (después de 2007) contiene los
siguientes artículos:
40660 Skid Plate
Plaque de protection
Placa deslizante
40586 Wheel Retainer
Capuchon de retenue de roue
Retenedor de rueda
31053 2 Screws #10 - 16HL x .62
2 vis n° 10 – 16HL x 0,62
2 tornillos N°. 10 – 16HL x .62
Roll back the edge at the cutout/tab and
pull off the Wheel Retainer.
Tordez le bord de l’ouverture/languette
et tirez sur le capuchon de retenue pour
le dégager.
Haga retroceder el borde en el recorte/
lengüeta y saque el retenedor de rueda.
AR
T00062
Fig. A
Ensemble de plaque de protection/Juego de placa deslizante
Démontage de l’ancienne
plaque de protection
Placez le réservoir SmartTote vide sur 1.
une surface plane, la plaque vers le haut.
Reportez-vous à la figure B.
À l’aide d’un tournevis cruciforme, enlevez 2.
les deux vis qui retiennent la plaque de
protection au réservoir SmartTote.
Avec une pince multiprise ou une pince- 3.
étau ajustable, pliez vers le haut l’un ou
les deux côtés du capuchon de retenue
de roue près de l’ouverture/la languette.
Dégagez le capuchon de l’essieu en tirant
dessus. Ce capuchon de retenue n’est plus
utilisable, tel qu’illustré à la figure A.
Soulevez le réservoir SmartTote pour 4.
atteindre et dégager l’onglet de l’ensemble
de support de tuyau. Faites pivoter
l’ensemble de sorte que le bouchon de
vidange soit face au sol, réduisant le poids
sur les roues, tel qu’illustré à la figure B.
Placez les poignées de la pince multiprise 5.
sous la roue dont le capuchon a été enlevé
et, en vous servant des poignées comme
d’un levier, soulevez la roue et l’essieu hors
de la longue rainure du réservoir.
Retire la placa deslizante vieja
Coloque el tanque SmartTote vacío en una 1.
superficie plana, con la placa deslizante
arriba (figura B).
Con un destornillador Phillips, saque los 2.
dos tornillos que fijan la placa deslizante
al tanque SmartTote.
Utilice ya sea llaves ajustables o pinzas 3.
de bloqueo ajustable para doblar uno o
los dos lados del retenedor de rueda cerca
de la lengüeta/recorte. Saque el retenedor
de rueda del eje. El retenedor de rueda se
destruye (figura A).
Levante el tanque SmartTote para alcanzar 4.
y liberar la lengüeta de mano en el conjunto
de soporte de la manguera. Gire el
conjunto de forma que la tapa de vaciado
quede orientada hacia el suelo y se alivie
algo de presión de las ruedas (figura B).
Coloque el mango de las llaves ajustables 5.
debajo de la rueda sin el retenedor de
rueda, y utilice el mango como palanca
para levantar el eje/rueda y sacarlo de la
ranura larga del tanque.
Use these tools:
Phillips screwdriver ■
Channel lock pliers or ■
adjustable-locking pliers
Hammer
■
Utilisez les outils suivants :
Tournevis cruciforme ■
Pince multiprise ou pince-étau ■
ajustable
Marteau
■
Utilice estas herramientas:
Destornillador Phillips ■
Llaves ajustables o pinzas de ■
bloqueo ajustable
Martillo
■
