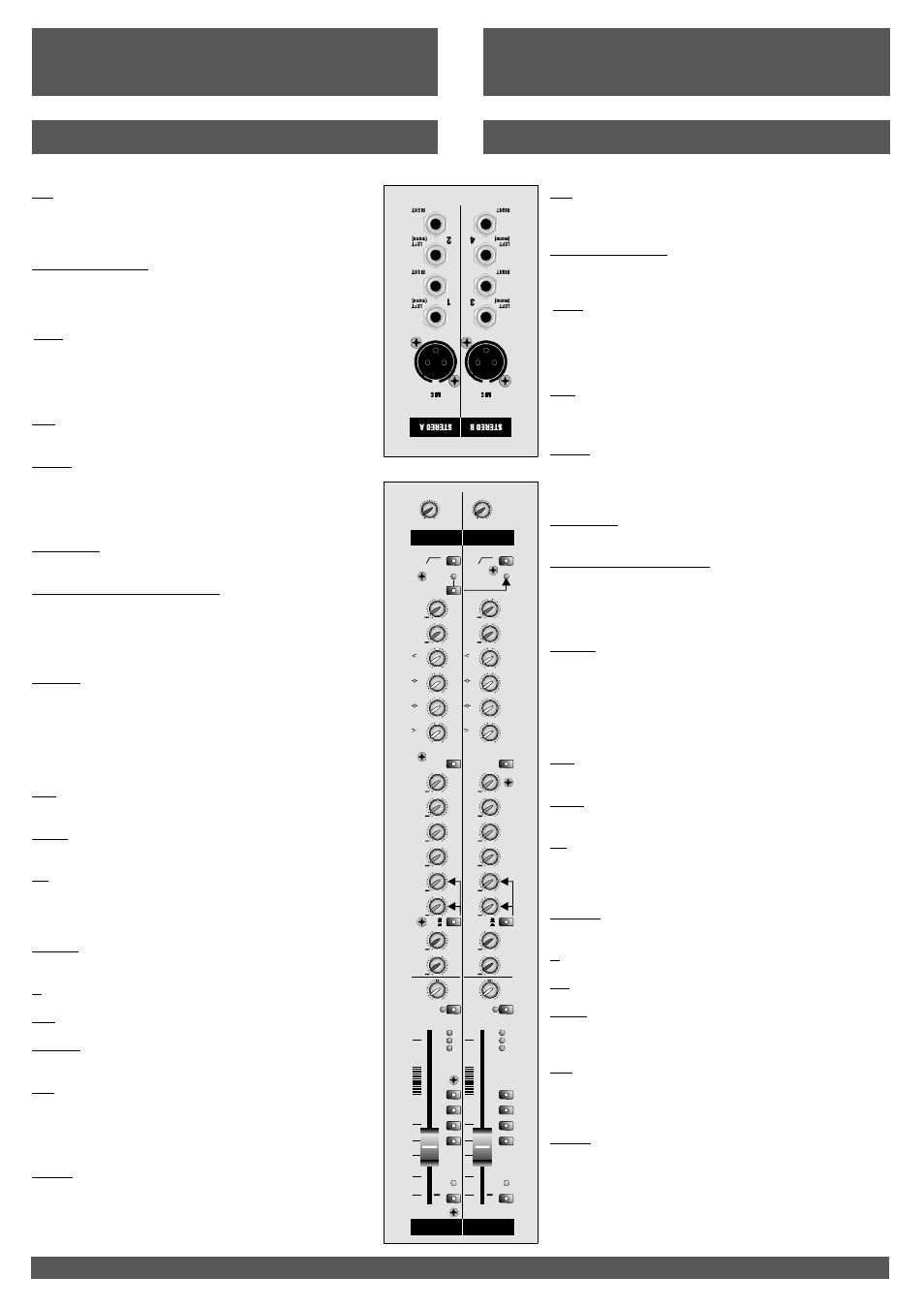

SEZIONE CANALI STEREO STEREO CHANNELS SECTION
ITALIANO ENGLISH
MIC
LEFT (mono) / RIGHT
GAIN
HPF
PH 48V
STEREO 1/2
EQUALIZZATORE ( HF/HM/LM/LF)
Presa di ingresso Neutrik bilanciata elettronicamente per
connettore XLR; consente di collegare sorgenti di segnale a
bassa limpedenza, come i microfoni o altri dispositivi a basso
livello.
Su ogni canale stereo è possibile collegare due strumenti
stereofonici, per cui si avrà il bilanciamento del segnale di
ingresso; utilizzando solamente la presa LEFT (mono) il canale
lavorerà in mono.
Regola la preamplificazione del segnale proveniente
dall’ingresso MIC , ottimizzandola al corretto funzionamento nei
circuiti del canale.Per una regolazione ottimale posizionare
questo controllo in modo tale che il led PEAK si accenda
occasionalmente solo in presenza di picchi.
Filtro passa-alto che elimina tutte le frequenze inferiori ai 100Hz
migliorando la comprensibilità del parlato con ilmicrofono.
Attivazione della phantom power (48V) per i connettori XLR (per 2
canali), necessaria per il funzionamento dei microfoni a
condensatore; l’attivazione è segnalata dalla accensione del
relativo led.
Regolano il volume di ingresso dei due strumenti stereofonici
collegati alle prese jack L (mono) / R.
I canali stereo dispongono di una regolazione del suono a 4 bande
con filtro tipo “Shelving” (acuti e bassi) “peacking” per i medi. Per
ogni banda è possibile una esaltazione/attenuazione massima di
15dB, nella posizione centrale non viene effettuata nessuna
alterazione timbrica.
Collegare tutti i microfoni necessari prima di
attivare l’alimentazione phantom.
Il pulsante inserisce i controlli di tono. EQ
AUX 1 - 8
BAL
MUTE
PK
0 / -30dB
L / R
1 / 2 / 3 / 4
PFL
Questi controlli servono per regolare il livello del segnale inviato ai
circuitiAUX1-6eallemandateeffettiAUX7eAUIX8(SEND).
Le linee AUX/pre sono indipendenti dalla posizione del Fader di
canale ( per applicazioni monitor ); le linee AUX/post prelevano il
segnale dopo che è stato dosato dal Fader ( effetti). I controlli AUX
5 e AUX 6 sono configurabili come Pre o Post fader tramite il
relativo pulsante
.
Il controllo BAL regola il bilanciamento fra le sorgenti sinistra e
destra.
Permette di attivare/disattivare il canale. Il segnale è presente
solo sul PFL.
L’accensione di questo led indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul comando GAIN
o sul livello di ingresso Stereo per diminuire la preamplificazione e
controllare l’impostazione dell’equalizzazione del canale.
L’accensione di questi led indica la presenza (-30dB) del segnale
audio sul canale.
Il pulsante M invia ilsegnale di canale alMainMONO.
Il pulsante L/R invia il segnale di canale al MAIN L/R.
I pulsanti 1/2 - 3/4 inviano il segnale di canale ai relativi sottogruppi
SUB 1/2/3/4.
PST/PRE
M
Permette il monitoraggio in cuffia di ogni singolo canale
indipendentemente dal mixaggio generale. Questa funzione
consente l’ascolto del livello prima del fader. È particolarmente
utile nelle fasi di regolazione del Gain e dei controlli
dell’equalizzatore.
Potenziometro slider con corsa da , regola il livello del
segnale del singolo canale da inviare ai controlli generali Master
L/R. Normalmente le migliori prestazioni si ottengono con il
cursore posizionato a circa 3/4 della sua corsa verso l’alto (0dB).
FADER
100mm
MIC
LEFT (mono) / RIGHT
GAIN
Electronically balanced Neutrik input socket for XLR connector,
allows connecting low impedance signal sources, like
microphones or other low level devices.
Two stereo instruments can be connected to each stereo channel;
the input signal will thus be balanced. If only the LEFT (mono)
socket is used, the channel will operate inmonomode.
Adjusts the pre-amplification of the signal arriving from the MIC
input, optimizing it to the correct operation in the channel
circuits. For a best adjustment it is necessary to position this
control in way that the PEAK led turns on occasionally only
when there are peaks.
HPF
Loudspeaker filter that eliminates all frequencies below
100Hz, thus making it easier to understand anything said
using the microphone
PH 48V
STEREO 1/2
EQUALIZER ( HF/HM/LM/LF)
AUX 1-8
BAL
MUTE
PK
0 / -30dB
M
L/R
1/2/3/4
PFL
FADER
Phantom power (48V) supply to XLR connectors (for two
channels), required for capacitor microphones operation. When
the power is supplied, the relevant LED lights up.
They adjust the input volume of the two stereo instruments
connected to the L (mono) / R jack sockets.
The stereo channels feature a 4-band sound adjustment with
Shelving-type filter (treble and bass) and “peaking” filter for
middle. For each band, a maximum 15 dB boost/cut is possible.
In the centre position no change in timbre is produced. The
button switches on the tone controls.
These controls adjust the level of the signal routed to the AUX
1-6 circuits and to the effects sends AUX 7 and AUX 8 (SEND).
AUX/pre lines are independent of the channel Fader position
(for monitor appliances); AUX/post lines pick up the signal after
it has been adjusted by the Fader (effects). The AUX 5 and
AUX 6 controls can be setup as Pre or Post fader by means of
the relevant button.
The BAL control adjusts the balancing between the left and right
sources.
Allows to activate/deactivate the channel. The signal is present
only on the PFL.
When this led turns on it indicates that the level signal is close
to being saturated, it is advised to operate on the GAIN control
or on the STEREO input level to decrease the pre-amplification
and check the channel equalizer setting.
When these LEDs light up, they signal that the audio signal is
on the channel.
The M button routes the channel signal to Main MONO.
The L/R button sends the channel signal to the MAIN L/R.
The 1/2/3/4 buttons route the channel signal to the relevant
subgroups SUB 1/2/3/4.
Allows to monitor in the headphones each single channel
independently by the general mixing. This function allows to
listen the level before the Fader. It is useful especially during
the Gain adjustment and equalizer check phases.
Connect all the
microphones required before supplying phantom power.
EQ
PST/PRE
Slider potentiometer with stroke of , adjusts the
single channel signal level to be sent to the general Master
L/R controls. Usually the best performances are obtained
with the cursor is positioned at approx 3/4 of its upwards
stroke (0dB).
100mm
STEREO A STEREO B
STEREO A STEREO B
