20
STEREO A STEREO B
STEREO A STEREO B
GAIN
10 60 mic
dB
GAIN
10 60 mic
dB
PH48V
100Hz
HPF
100Hz
HPF
+6
STEREO
1
+6
STEREO
3
+6
STEREO
4
+6
STEREO
2
0 0
0 0
dB dB
dB dB
-15
0
+15
-15
0
+15
-15
0
+15
-15
0
+15
HM
HF
LF
LM
EQ
-15
0
+15
-15
0
+15
-15
0
+15
-15
0
+15
HM
HF
LF
LM
EQ
PRE
PST
0
0
0
0
0
0
-12
-12
-12
-12
-12
-12
dB
dB
dB
dB
dB
dB
AUX
6
AUX
5
AUX
4
AUX
3
AUX
2
AUX
1
pre
pre
pre
pre
L R
BAL
0
-12
0
-12
dB
dB
AUX
7
AUX
8
post
post
PRE
PST
0
0
0
0
0
0
-12
-12
-12
-12
-12
-12
dB
dB
dB
dB
dB
dB
AUX
6
AUX
5
AUX
4
AUX
3
AUX
2
AUX
1
pre
pre
pre
pre
L R
BAL
0
-12
0
-12
dB
dB
AUX
7
AUX
8
post
post
MUTE MUTE
PK
0
-30
3 / 4
1 / 2
L / R
M
PFL
PK
0
-30
3 / 4
1 / 2
L / R
M
PFL
10
5
0
5
10
15
20
30
10
5
0
5
10
15
20
30
FRANÇAIS DEUTSCH

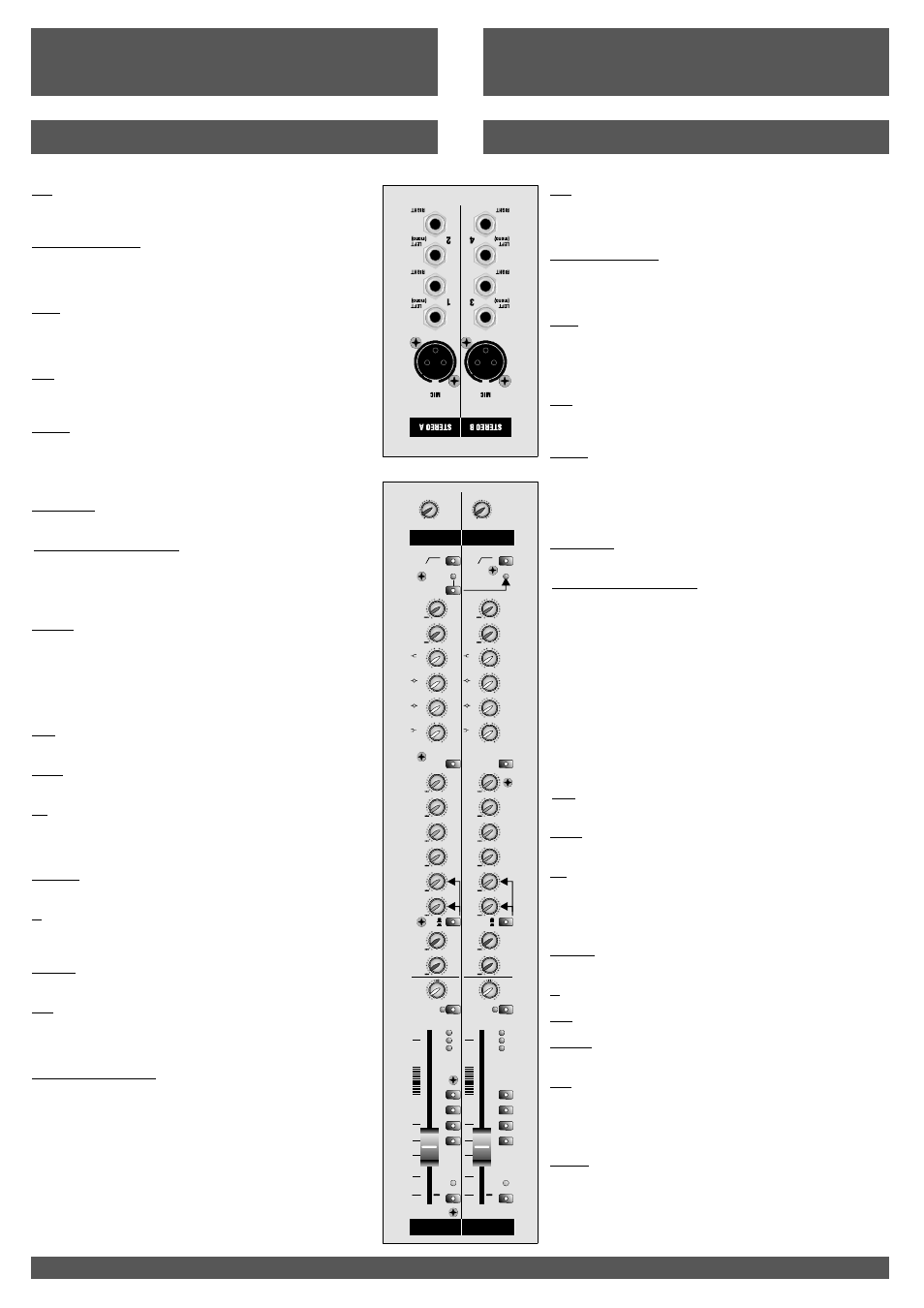

SECTION CANAUX STEREO STEREOKANÄLESEKTION
MIC
Prise d'entrée Neutrik équilibrée électroniquement pour connecteur
XLR ; permet de brancher les sources de signal à basse impédance,
tels que lesmicros ouautres appareils à bas niveau.
LEFT (mono) / RIGHT
GAIN
HPF
PH 48V
STEREO 1/2
ÉGALISEUR (HF/HM/LM/LF)
AUX 1-8
BAL
MUTE
PK
0 / - 30 dB
M
1 / 2 / 3/ 4
PFL
FADER (ÉQUILIBREUR)
Deux instruments stéréophoniques peuvent être connectés sur
chaque canal stéréo, on aura donc l'équilibrage du signal d'entrée ; en
utilisant seulement la prise LEFT (mono) le canal fonctionnera en
mono.
Permet de régler la préamplification du signal provenant de l'entrée
MIC, et d'en optimiser le fonctionnement dans les circuits du canal.
Pour un réglage optimal, placer cette commande de manière à ce que
levoyant lumineux PEAK ne s'allumequ'en cas de présence de pics.
Filtre passe-haut qui élimine toutes les fréquences inferieures à 100Hz
en améliorant ainsi la compréhension du langage parlé avec le
microphone
Activations de l'alimentation fantôme (48V) pour les connecteurs XLR
(pour 2 canaux), nécessaire pour le fonctionnement des micros à
condensateur ; l'activation est signalée par l'allumage de la DEL
correspondante.
Règlent le volume d'entrée des deux instruments stéréophoniques
raccordés aux prisesjackL(mono)/R.
Les canaux stéréo disposent d'un réglage du son à 4 bandes avec filtre
de type « Shelving » (aigus et graves) « peaking » pour les médiums.
Pour chaque bande une amplification/atténuation maximum de 15dB
est possible; dans la position centrale aucune altération du timbre n'est
effectuée. Lebouton
activelescontrôles deton.
Ces contrôles servent à régler le niveau du signal envoyé aux circuits
AUX 1 - 6 et aux envois d'effets AUX 7 et AUX 8 (SEND).
Les lignes AUX/pré sont indépendantes de la position de l'équilibreur
de canal (pour applications moniteur ) ; les lignes AUX/post prélèvent
le signal après qu'il ait été dosé par l'équilibreur (effets). Les contrôles
AUX 5 et AUX 6 sont configurables comme Pré ou Post équilibreur à
l'aide dubouton
.
La commande BAL permet de régler l'équilibre entre les sources de
gaucheetdedroite.
Permet d'activer/désactiver le canal. Le signal est présent uniquement
sur PFL.
L'allumage de ce voyant indique que le niveau du signal est proche de
lasaturation ; il est alors recommandé d'agir sur la commande GAIN ou
bien sur le niveau d'entrée Stéréo afin de réduire la préamplification et
decontrôler la configurationdel'égaliseur du canal.
L'allumage de ce voyant indique la présence (-30dB) du signal audio
sur le canal.
Lebouton M envoie lesignal de canal au Main MONO.
LatoucheL/R envoie lesignal du canal au MAIN L/R.
Les boutons 1/2 - 3/4 envoient le signal de canal aux sous-groupes
correspondants SUB 1/2/3/4.
Permet de surveiller, par l'intermédiaire des écouteurs, chaque canal,
et ce, indépendamment du mixage général. Cette fonction permet
d'écouter le niveau avant l'équilibreur. Ce qui est particulièrement utile
dans les phases de réglage duGainetdescommandesde l'égaliseur.
Le potentiomètre slider, avec course de 100 mm, sert à régler le niveau
du signal de chaque canal qui doit être envoyé vers les commandes
générales MASTER L/R. Normalement, pour obtenir de bonnes
prestations, il faut le positionner environ à 3/4 de sa course vers le haut
(0 dB).
Connectez tous les micros nécessaires avant
d'activer l'alimentation fantôme.
EQ
PST/PRE
L/R
MIC
Elektronisch abgeglichene Neutrik-Eingangsbuchse für XLR-
Anschluss; ermöglicht Quellen mit Signalen von niedriger Impedanz,
wie Mikrofone oder andere Vorrichtungen mit niedriger Stärke
anzuschließen.
LEFT (Mono) / RIGHT
GAIN
HPF
PH 48V
STEREO 1/2
EQUALIZER (HF/HM/LM/LF)
BAL
MUTE
PK
0 / -30dB
M
L / R
1 / 2 /3/4
FADER
An jedem Stereo-Kanal ist es möglich, zwei stereophonische
Instrumente anzuschließen und somit die Symmetrierung des
Eingangssignals zu bewirken. Sollten Sie nur dieBuchseLEFT(Mono)
benutzen, so arbeitet der Kanal in Mono.
Regelt die Vorverstärkung des vom MIC-Eingang ausgehenden
Signals indem sie auf den einwandfreien Betrieb in den Leitungen des
Kanals optimiert wird. Für eine optimale Einstellung diese Kontrolle so
positionieren, dass sich die PEAK-Led nur gelegentlich bei
Spitzenwerten einschaltet.
Hochpassfilter, der alle unterhalb 100 Hz liegenden Frequenzen
ausschaltet und dadurch die Sprachverständlichkeit des Mikrofons
verbessert
Aktivierung der Einspeisung Phantom Power (48 V) für XLR-
Steckverbinder (für 2 Kanäle), die für das Funktionieren der
Kondensatormikrofone erforderlich ist. Die Aktivierung wird durch das
Aufleuchten der entsprechenden Led angezeigt.
Regeln Sie die Eingangslautstärke der beiden stereophonischen
Instrumente andenKlinkenbuchsen L (Mono) / R.
Die Stereo-Kanäle verfügen über eine 4-Band-Klangregelung mit
„Shelving“-Filtern (Höhen und Tiefen) und „Peaking“-Filtern für die
Mitten. Für jedes Band ist es möglich, eine maximale
Verstärkung/Dämpfung von 15 dB zu erzielen. Auf zentraler Stellung
findet keine Klangveränderung statt. Der Druckknopf schaltet die
Klangregelungein.
Diese Regelungen dienen der Pegelregulierung des an die AUX-
Kreise 1 - 6 und an die Effekten-Sends AUX 7 und AUX 8 (SEND)
gesendeten Signals.
Die AUX/Pre-Leitungen sind von der Kanalfaderposition (für
Bildschirmanwendungen) unabhängig. Die AUX/Post-Leitungen
greifen das Signal nach dem Dosieren vom Fader (Effekte) ab. Die
Regelungen AUX 5 und AUX 6 sind über denDruckknopf
als
Pre-oder Postfader konfigurierbar.
Die BAL-Kontrolle regelt den Abgleich zwischen linken und rechten
Quellen.
Ermöglicht die Aktivierung/Deaktivierung des Kanals. Das Signal ist
nur auf PFL vorhanden.
Das Einschalten dieser Led zeigt an, dass die Signalstärke nahe an
der Sättigung ist; es wird empfohlen den GAIN-Befehl zu betätigen
oder auf die Stereo-Eingangsstärke einzuwirken, um die
Vorverstärkung zu senken und die Einstellung der Kanalentzerrung zu
überprüfen.
Das Einschalten dieser Led zeigt das Vorhandensein des Tonsignals (-
30dB) auf dem Kanal an.
Der Druckknopf M sendet das Kanalsignal an Main Mono.
Die L/R-Taste sendet das Kanalsignal anMAINL/R.
Die Druckknöpfe 1/2 - 3/4 senden das Kanalsignal an die jeweiligen
Untergruppen SUB 1/2/3/4.
Ermöglicht die von der allgemeinen Tonmischung unabhängige
Überwachung im Kopfhörer jedes einzelnen Kanals. Diese Funktion
ermöglicht das Anhören der Stufe vor dem Überblendregler. Ist in den
Einstellungsphasen von Gain und bei den Equalizerkontrollen
besonders nützlich.
Schiebe-Potenziometer mit einem Lauf von 100 mm, regelt die an die
allgemeinen Master L/R-Kontrollen zu sendende Signalstärke des
einzelnen Kanals. Die besten Leistungen werden in der Regel erzielt,
wenn der Schieber im letzten oberen Drittel (0dB) seines Laufs
positioniert ist.
Bitte schließen Sie
vor dem Aktivieren der Phantomeinspeisung alle notwendigen
Mikrofone an.
EQ
AUX 1-8
PST/PRE
PFL
