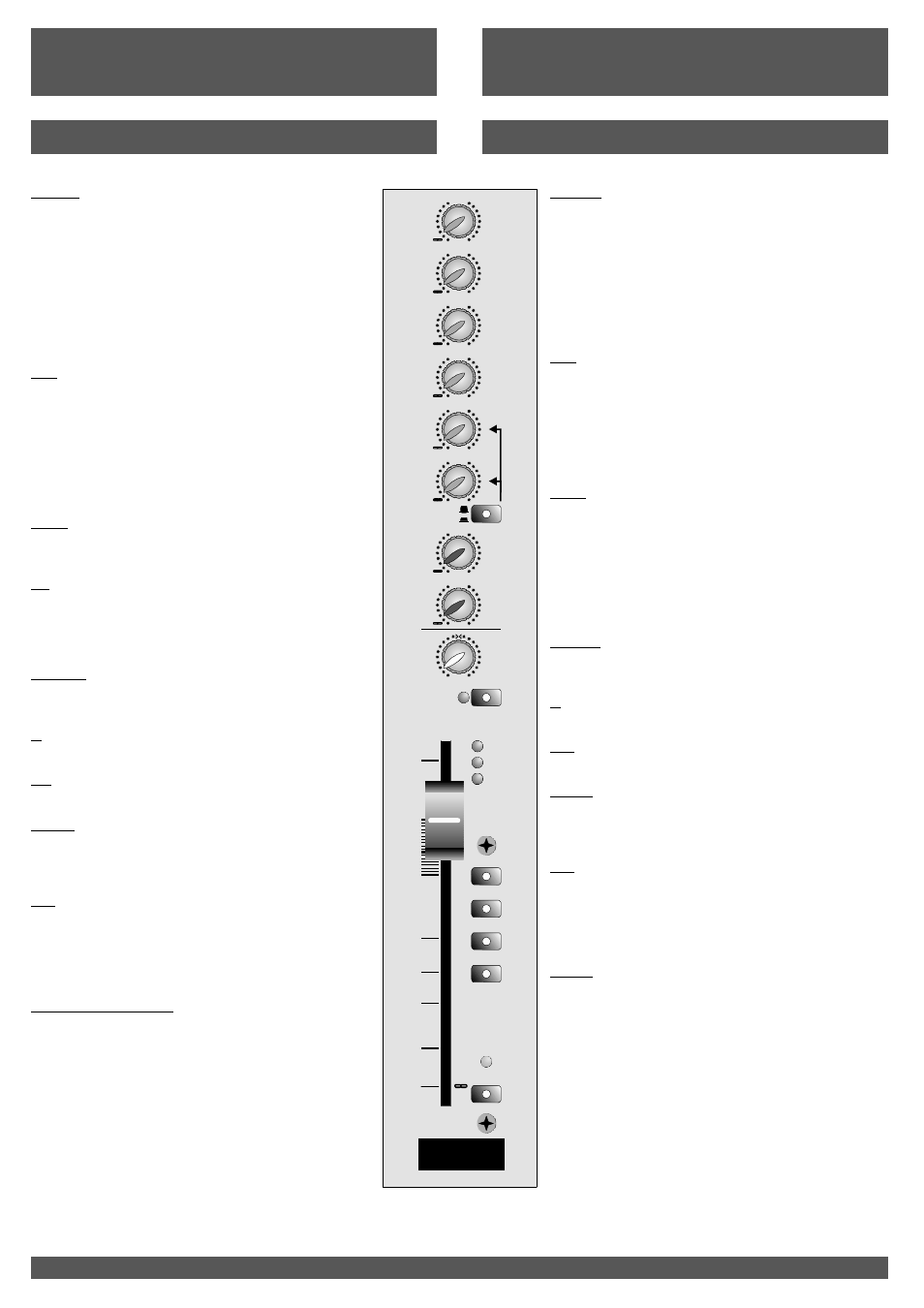

SECTION CANAUX MONO MONOKÄNALESEKTION
AUX 1-8
PAN
MUTE
PK
0 / - 30 dB
M
L/R
1 / 2/3/4
PFL
FADER (ÉQUILIBREUR)
Ces contrôles servent à régler le niveau du signal envoyé aux
circuits AUX 1 - 6 et aux envois d'effets AUX 7 et AUX 8
(SEND).
Les lignes AUX/pré sont indépendantes de la position de
l'équilibreur de canal (pour applications moniteur ); les lignes
AUX/post prélèvent le signal après qu'il a été dosé par
l'équilibreur (effets). Les contrôles AUX 5 et AUX 6 sont
configurables comme Pré ou Post équilibreur à l'aide du
bouton
La commande PAN sert à régler l'image du signal d'un point
de vue stéréophonique. En ce qui concerne les signaux
mono, si en position centrale, le signal sera présent de
manière identique dans les deux canaux de sortie ; en
tournant le bouton vers la droite ou vers la gauche, il est
possible de varier les proportions des deux signaux, et ce,
jusqu'à obtenir l'annulation de l'un des deux dans les
positions extrêmes.
Permet d'activer/désactiver le canal. Le signal est présent
uniquement sur PFL.
L'allumage de ce voyant indique que le niveau du signal est
proche de la saturation ; il est alors recommandé d'agir sur la
commande GAIN afin de réduire la préamplification et de
contrôler la configuration de l'égaliseur du canal.
L'allumage de ce voyant indique la présence du signal audio
sur le canal.
Le bouton M envoie le signal de canal auMAINMONO
La touche L/R envoie le signal du canal au MAIN L/R.
Les boutons 1/2/3/4 envoient le signal de canal aux sous-
groupes correspondants SUB 1/2/3/4
Permet de surveiller, par l'intermédiaire des écouteurs,
chaque canal, et ce, indépendamment du mixage général.
Cette fonction permet d'écouter le niveau avant l'équilibreur.
Ce qui est particulièrement utile dans les phases de réglage
du Gain et des commandes de l'égaliseur.
Le potentiomètre slider, avec course de 100 mm, sert à régler
le niveau du signal de chaque canal qui doit être envoyé vers
les commandes générales MASTER L/R. Normalement, pour
obtenir de bonnes prestations, il faut le positionner environ à
3/4 de sa course vers le haut (0 dB).
PST/PRE.
AUX 1 - 8
PAN
MUTE
0 / -30dB
M
L / R
1 / 2/3/4
PFL
FADER
Diese Regelungen dienen der Pegelregulierung des an die
AUX-Kreise 1 - 6 und an die Effekten-Sends AUX 7 und AUX 8
(SEND) gesendeten Signals.
Die AUX/Pre-Leitungen sind von der Kanalfaderposition (für
Bildschirmanwendungen) unabhängig. Die AUX/Post-
Leitungen greifen das Signal nach dem Dosieren vom Fader
(Effekte) ab. Die Regelungen AUX 5 und AUX 6 sind über den
Druckknopf
als Pre- oder Postfader konfigurierbar.
Die PAN-Kontrolle regelt das Signalbild am Stereoteil. Für
Monosignale in der mittleren Position wird das Signal in
gleicher Weise auf beiden Ausgangskanälen vorhanden sein;
die Drehung des Drehknopfes nach rechts oder nach links
variiert die Proportionen der zwei Signale bis, in extremen
Positionen, die Aufhebung von einem der beiden erreicht
wird.
Ermöglicht die Aktivierung/Deaktivierung des Kanals. Das
Signal ist nur auf PFL vorhanden.
Das Einschalten dieser Led zeigt an, dass die Signalstärke
nahe an der Sättigung ist; es wird empfohlen den GAIN-
Befehl zu betätigen, umdieVorverstärkung zu senken und die
Einstellung der Kanalentzerrung zu überprüfen.
Das Einschalten dieser Led zeigt das Vorhandensein des
Tonsignals auf dem Kanal an.
Der Druckknopf M sendet das Kanalsignal anMAINMONO
Die L/R-Taste sendet das Kanalsignal an MAIN L/R.
Die Druckknöpfe 1/2/3/4 senden das Kanalsignal an die
jeweiligen Untergruppen SUB 1/2/3/4
Ermöglicht die von der allgemeinen Tonmischung
unabhängige Überwachung im Kopfhörer jedes einzelnen
Kanals. Diese Funktion ermöglicht das Anhören der Stufe vor
dem Überblendregler. Ist in den Einstellungsphasen von Gain
und bei den Equalizerkontrollen besonders nützlich.
Schiebe-Potenziometer mit einem Lauf von 100 mm, regelt
die an die allgemeinen Master L/R-Kontrollen zu sendende
Signalstärke des einzelnen Kanals. Die besten Leistungen
werden in der Regel erzielt, wenn der Schieber im letzten
oberen Drittel (0dB) seines Laufs positioniert ist.
PST/PRE
PK
