5

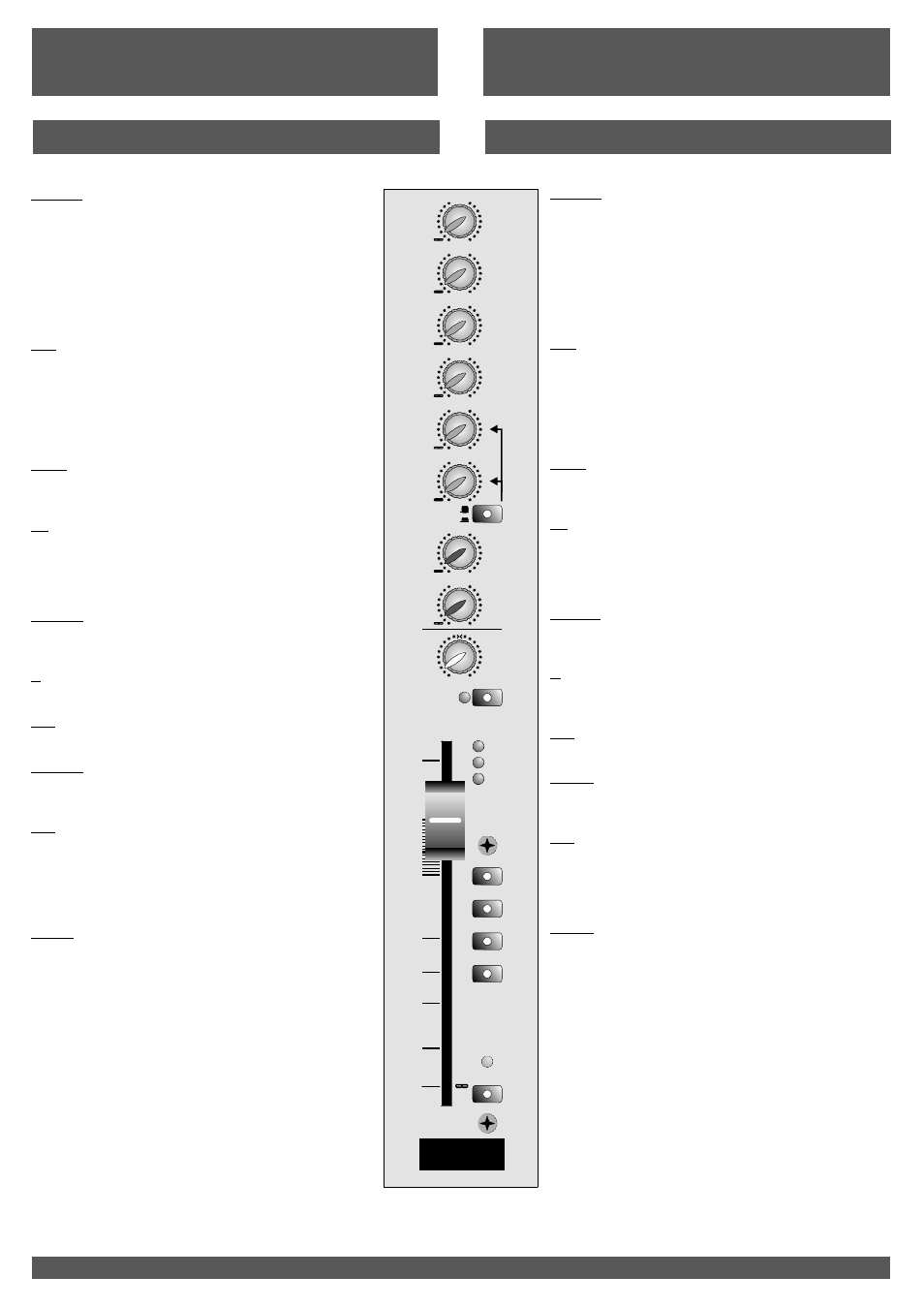

SEZIONE CANALI MONO MONO CHANNELS SECTION
ITALIANO ENGLISH
AUX 1 - 8
PAN
MUTE
PK
0 / -30dB
M
L / R
1 / 2 - 3 / 4
PFL
Questi controlli servono per regolare il livello del segnale
inviato ai circuiti AUX 1 - 6 e alle mandate effetti AUX 7 e AUX
8 (SEND).
Le linee AUX/pre sono indipendenti dalla posizione del Fader
di canale ( per applicazioni monitor ); le linee AUX/post
prelevano il segnale dopo che è stato dosato dal Fader
(effetti). I controlli AUX 5 e AUX 6 sono configurabili come Pre
o Post fader tramite il relativo pulsante
.
Il controllo PAN regola l’immagine del segnale nel fronte
stereo. Per i segnali mono nella posizione centrale il segnale
sarà presente in egual misura su entrambi i canali di uscita; la
rotazione della manopola verso destra o sinistra varia le
proporzioni dei due segnali , fino ad ottenere, nelle posizioni
estreme, l’annullamento di uno dei due.
Permette di attivare/disattivare il canale. Il segnale è presente
solo sul PFL.
L’accensione di questo led indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul comando
GAIN per diminuire la preamplificazione e controllare
l’impostazionedell’equalizzazionedelcanale.
L’accensione di questi led indica la presenza(-30) o l’assenza
(0) del segnale audio sul canale.
Il pulsante L/R invia il segnale di canale al MAIN L/R.
I pulsanti 1/2 - 3/4 inviano il segnale di canale ai relativi
sottogruppi SUB 1/2/3/4.
Permette il monitoraggio in cuffia di ogni singolo canale
indipendentemente dal mixaggio generale. Questa funzione
consente l’ascolto del livello prima del fader. È
particolarmente utile nelle fasi di regolazione del Gain e dei
controlli dell’equalizzatore.
PST/PRE
Il pulsante M invia il segnale di canale al MAIN MONO.
Potenziometro slider con corsa da , regola il livello del
segnale del singolo canale da inviare ai controlli generali
Master L/R. Normalmente le migliori prestazioni si ottengono
con il cursore posizionato a circa 3/4 della sua corsa verso
l’alto (0dB).
FADER
100mm
1
AUX 1 - 8
PAN
MUTE
PK
0 / -30dB
M
L / R
1 / 2-3/4
PFL
FADER
These controls adjust the level of the signal sent to the AUX 1-
6 circuits and to the effect sends AUX 7 and AUX 8 (SEND).
AUX/pre lines are independent of the channel Fader position
(for monitor appliances); AUX/post lines pick up the signal
after it has been adjusted by the Fader (effects). The AUX 5
and AUX 6 controls can be setup as Pre or Post fader by
means of the relevant button.
The PAN control adjusts the signal image in the stereo front.
For mono signals in the central position the signal will be
present in the same measure on both output channels, the
proportion of the two signals changes by turning the knob at
right or at left, obtaining in the extreme positions, the
annulment of one of the two.
Allows to activate/deactivate the channel. The signal is
present only on the PFL.
When this led turns on it indicates that the level signal is close
to being saturated, it is advised to operate on the GAIN control
to decrease the pre-amplification and check the channel
equalizer setting.
When these LEDs light up, they signal that the audio signal is
on the channel.
The M button routes the channel signal toMAIN MONO.
The L/R button sends the channel signal to the MAIN L/R.
The 1/2 3/4 buttons route the channel signal to the relevant
subgroups SUB 1/2/3/4.
Allows to monitor in the headphones each single channel
independently by the general mixing. This function allows to
listen the level before the fader. It is useful especially during
theGain adjustment and equalizer check phases.
Slider potentiometer with stroke of , adjusts the single
channel signal level to be sent to the general Master L/R
controls. Usually the best performances are obtained with the
cursor is positioned at approx 3/4 of itsupwardsstroke (0dB).
PST/PRE
100mm
-12 AUX
1
1
PRE
PST
MUTE
0
0
0
0
0
0
-12
-12
-12
-12
-12
dB
dB
dB
dB
dB
dB
AUX
6
AUX
5
AUX
4
AUX
3
AUX
2
pre
pre
pre
pre
L R
PAN
0
-12
0
-12
dB
dB
AUX
7
AUX
8
post
post
PK
0
-30
3 / 4
1 / 2
L / R
M
PFL
10
5
0
5
10
15
20
30
