NE131
NE131
www.baumer.com
39
Español
NE131.0
AX01
Tensión
2
85...265
VAC
3
10...30
VAC/VDC
Preselección
1
Con una preselección
2
Con dos preselecciones
Instalación
Conexión
El aparato se conecta mediante los bornes ros-
cados enchufables que se adjuntan. La sección
máxima de los conductores es de 1,5 mm
2
.
Ocupación conexiones
1 Tensión de servicio AC/DC (ver place de cracterísticas)
2 Tensión de servicio AC/DC (ver place de cracterísticas)
3 Conexión conjunta Count, Reset
4 Count
5 Reset
6 Contacto final (cierre)
7 Contacto final (inversor)
8 Contacto final (ruptor)
9 Keylock
10 Keylock
11 no ocupar
12 no ocupar
13 Contacto previo (cierre)
14 Contacto previo (inversor)
15 Contacto previo (ruptor)

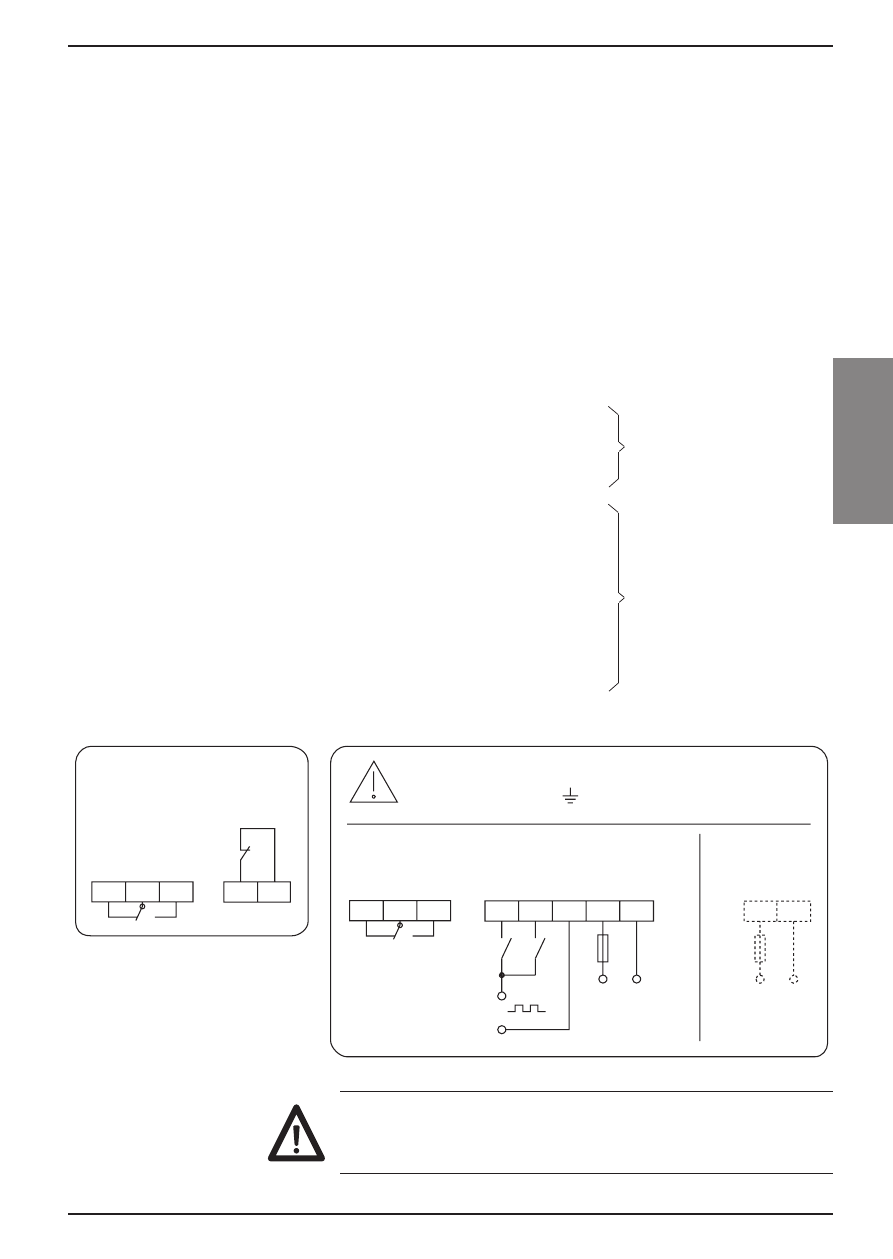

Imágenes de conexión
0D[9
WHUPLQDOWRWHUPLQDO
WRWHUPLQDO
)LQDOFRQWDFW
5HVHW
&RXQW
9ROWDJH VXSSO\
P$0
9a
+]
9
9
+]
9ROWDJH VXSSO\
P$0
3UHFRQWDFW
.H\ORFN
a«
a«
a«
±
±
En la conexión de alambre litz, emplear virolas
de cable con capuchones de material aislante.
Tensión de servicio, ver placa de características.
Contacto final = P1 con
1 preselección
Contacto final = P2 con
2 preselecciónes
Ocupación 9-15 sólo
existente con contdores
con dos preselecciónes.
