NE131
Guide utilisateur
Compteur à présélection / Compteur horaire NE131

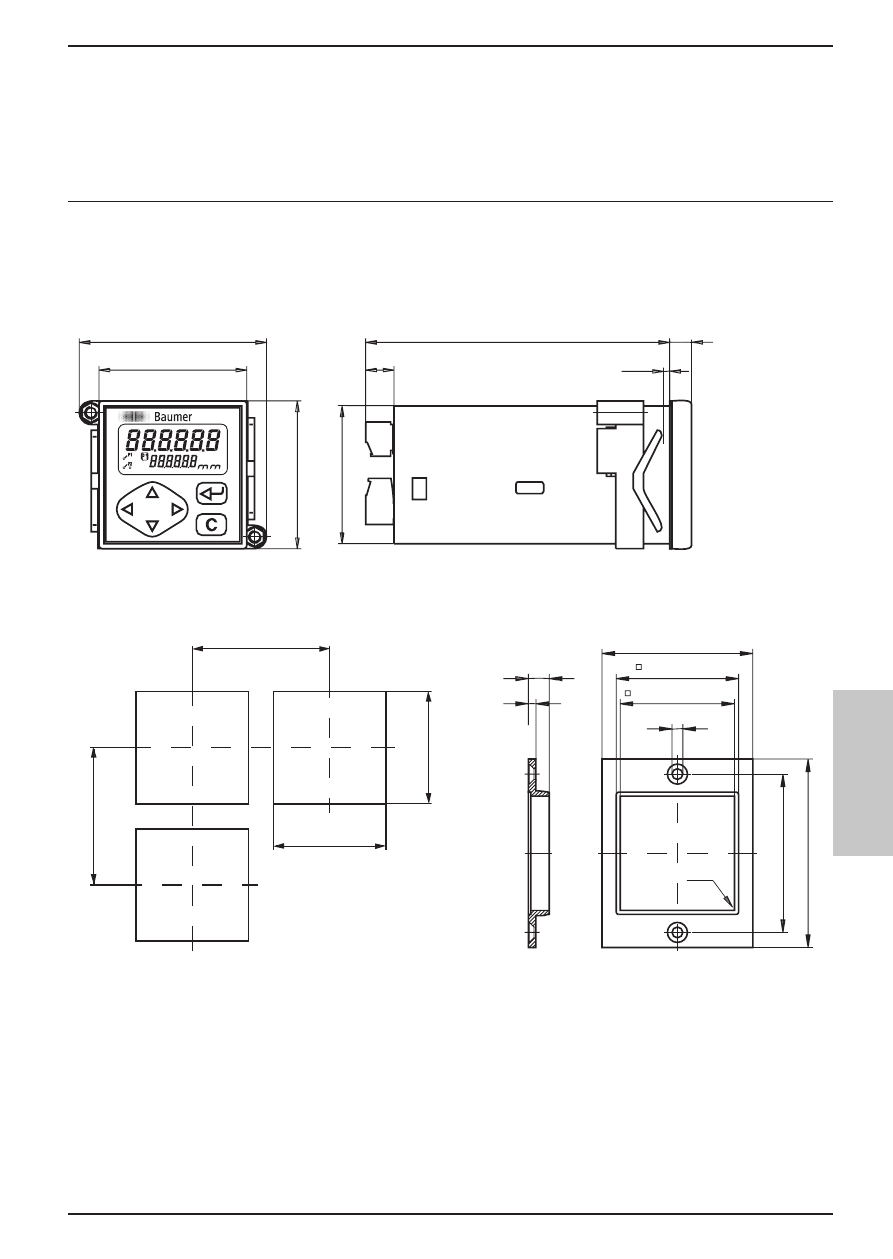

Montage
L‘appareil a été conçu pour être encastré. Les dimensions, plan de découpe
ainsi que les accessoires de montage sont représentés ci-dessous.
Découpe Cadre Z 118.033
1. Introduire l‘appareil avec son joint dans la découpe.
2. Monter l‘étrier par l‘arrière.
60 -0.2
48.7 -0.6
45.45 –0.25
63
–0.
2
75
-0.2
R1
8.3
3
4.3
PLQ
PLQ
