Installazione

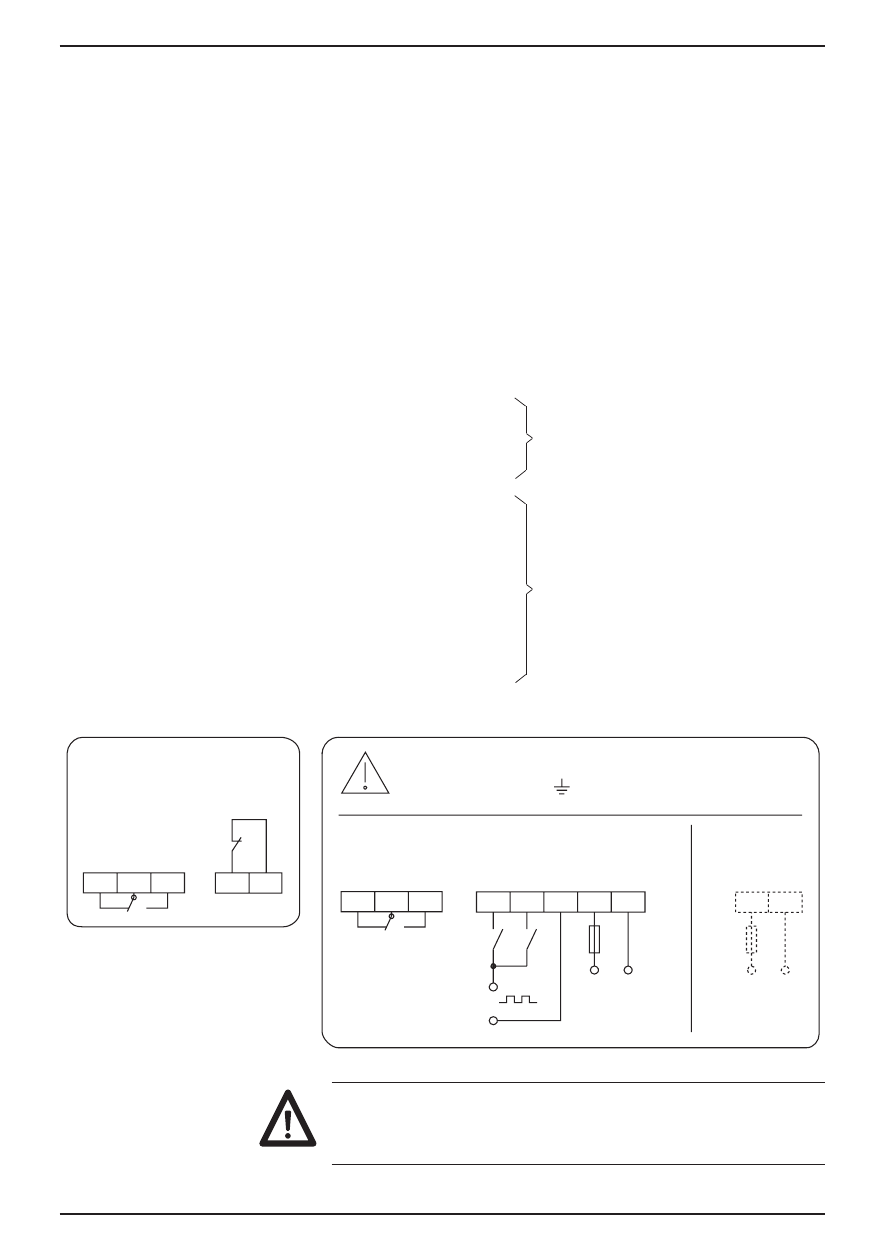

Collegamenti
I collegamenti si effettuano mediante le 2
morsettiere estraibili. Max. sezione dei condut-
tori 1,5 mm
2
.
Configurazione collegamenti
1 Alimentazione AC/DC (vedi targhetta)
2 Alimentazione AC/DC (vedi targhetta)
3 Collegamenti
comuni
Conteggio,
Rimessa a zero
4 Conteggio
5 Rimessa a zero
6 Contatto finale
7 Contatto finale
8 Contatto finale
9 Keylock
10 Keylock
11 non collegare
12 non collegare
13 precontatto
14 precontatto
15 precontatto
Collegamenti
0D[9
WHUPLQDOWRWHUPLQDO
WRWHUPLQDO
)LQDOFRQWDFW
5HVHW
&RXQW
9ROWDJH VXSSO\
P$0
9a
+]
9
9
+]
9ROWDJH VXSSO\
P$0
3UHFRQWDFW
.H\ORFN
a«
a«
a«
±
±
Nei collegamenti utilizzare cavetti con spinotti
con protezione isolante.
Alimentazione: controllare la targhetta.
Contatto finale = P1 con
1 preselezione
Contatto finale = P2 con
2 preselezioni
Morsetti 9-15 disponibili
solo per preselettori con 2
preselezioni
Precontatto = P1 con 2
preselezioni
