Vorwahlzähler / Zeitzähler NE131
Einbau

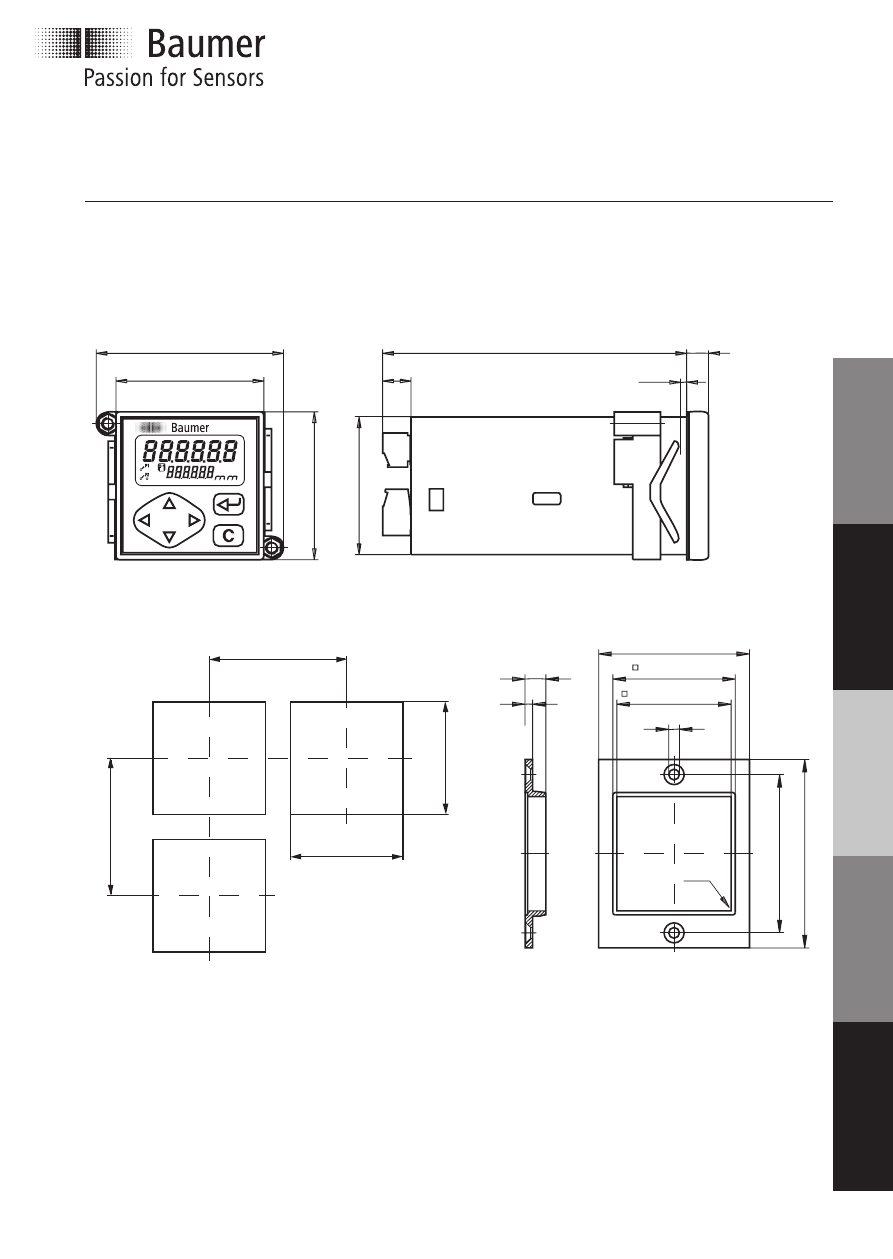

Das Gerät ist als Einbaugerät in Innenräumen konzipiert. Abmessungen,
Einbauausschnitt sowie das Zubehör ersehen Sie aus den nachfolgenden
Zeichnungen.
Einbauausschnitt
Adapterplatte Z 118.033
PLQ
PLQ
60
-0.2
48.7
-0.6
45.45
–0.25
63
–0.
2
75
-0.2
R1
8.3
3
4.3
1. Gerät mit Dichtung von vorne in den Einbauausschnitt schieben.
2. Spannrahmen von hinten über das Gehäuse schieben und einrasten.
