NE131 NE131
www.baumer.com 21
Fr
ançais
Sécurité installation
L‘appareil a été construit et testé conformément aux normes en vigueur.
L‘appareil a été conçu pour fonctionner en toute sécurité si les instructions
fournies dans les documents d‘accompagnement sont respectées.
Le domaine d‘application est l‘industrie et en particulier l‘automatisme.
Les surtensions aux quelles l‘appareil peut être soumis ne doivent pas
dépasser la catégorie II. Le montage de l‘appareil est de type encastré
dans le panneau frontal.
L‘installation de l‘appareil ne doit être effectuée que par un personnel quali-
fié. A l´installation de l´appareil la tension d´alimentation doit être coupée.
Attention: Le non respect des régles de sécurité peut présenter des dangers
pour l´homme.
Si la défaillance du produit peut occasionner des dégats matériels ou corpo-
rels il est nécessaire de prévoir des systèmes de sécurité.
Ce symbole attire l‘attention sur les points à
respecter particulièrement lors de la mise en
service de l‘appareil.
Référence de commande
NE131.0 AX01
Alimentation
2 85...265 VAC
3 10...30 VAC/VDC
Présélection
1 Compteur à 1 présélection
2 Compteur à 2 présélections
Installation
Branchement
Par connecteurs débrochables avec bornes à
visser, section 1,5 mm 2 max.
Raccordement
1 Alimentation AC/DC
2 Alimentation AC/DC
3 Commun comptage, Repositionnement
4 Comptage
5 Repositionnement (RAZ)
6 Contact final (fermeture)
7 Contact final (inverseur)
8 Contact final (ouverture)
9 Keylock
10 Keylock
11 Réservé
12 Réservé
13 Pré-contact (fermeture)
14 Pré-contact (inverseur)
15 Pré-contact (ouverture)

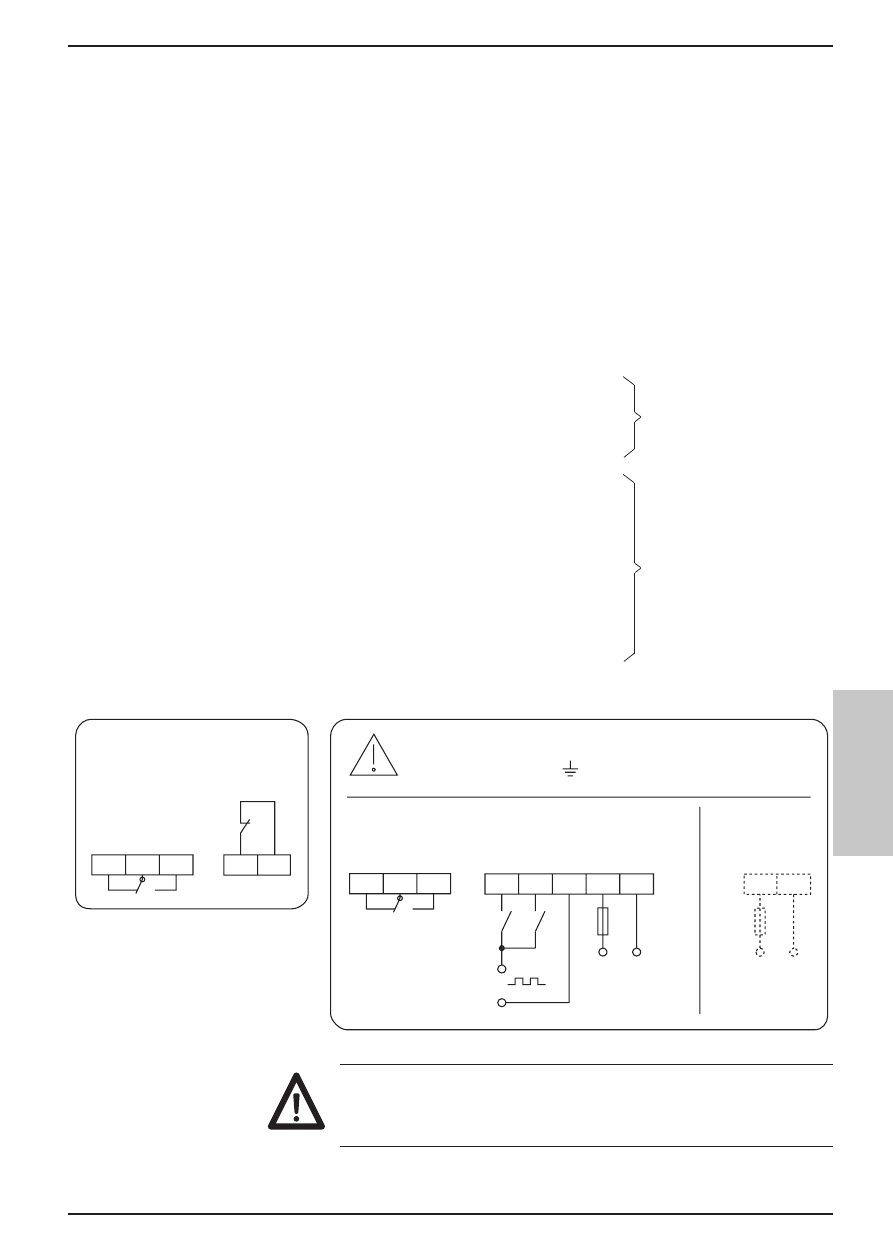

Schéma de branchement
0D[9
WHUPLQDOWRWHUPLQDO
WRWHUPLQDO
)LQDOFRQWDFW
5HVHW &RXQW 9ROWDJH VXSSO\
P$0
9a
+]
9
9
+]
9ROWDJH VXSSO\
P$0
3UHFRQWDFW
.H\ORFN
a«
a«
a«
± ±
Pour le raccordement prévoir des embouts de
cablage. Vérifier la tension d‘alimentation de
l‘appareil sur l‘étiquette type.
Contact final pour comp-
teur à 1 ou 2 présélect-
ions
Le connecteur 9-15 n´est
disponsible que sur la
version 2 présélections.
Pré-contact pour comp-
teur à 2 présélections
