NE131
28
Instruzioni per l´operatore
Preselettore / Contatore di durata NE131
Installazione

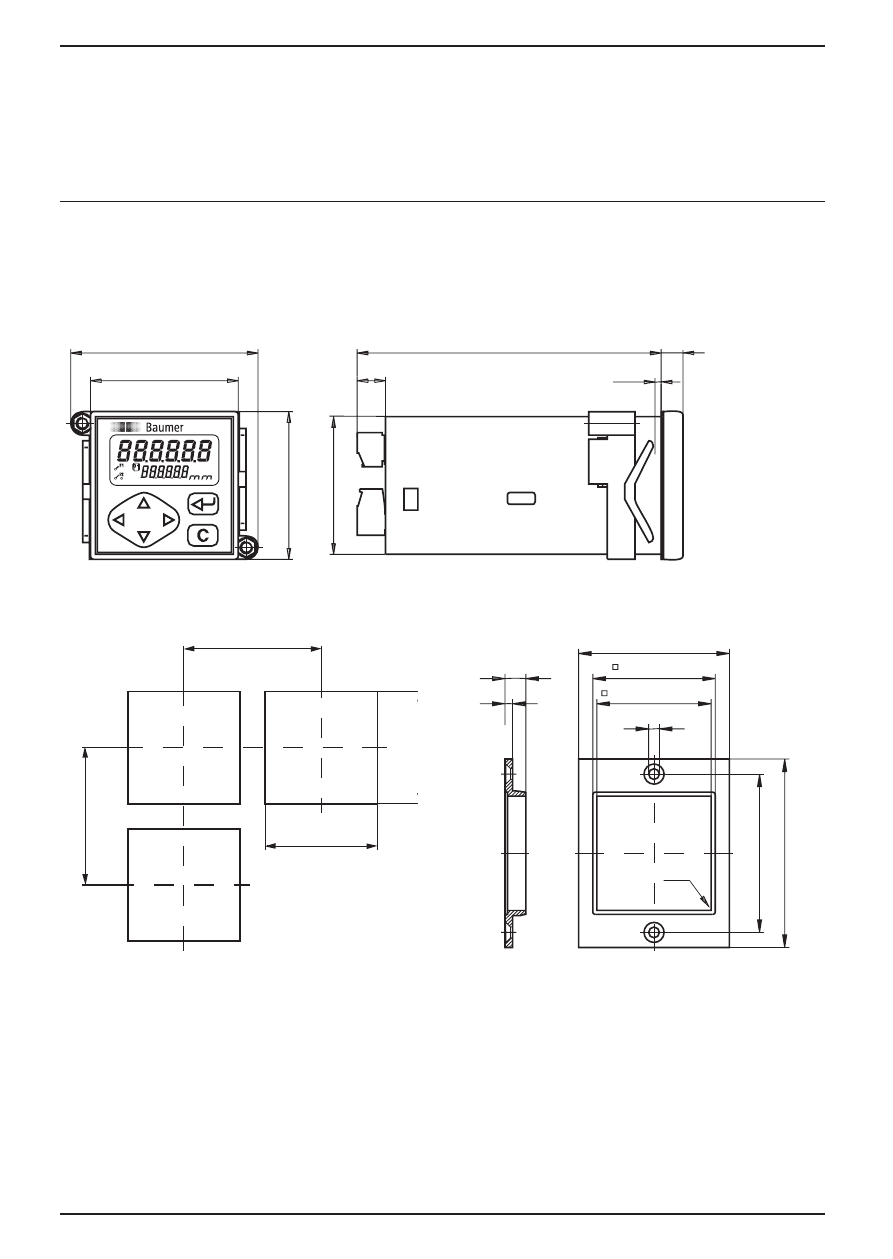

Il contatore è stato concepito per il montaggio incassato. Le dimensioni
dell’apparecchio, il foro per l’incasso e gli accessori disponibili sono rilevabili
dai sottostanti disegni.
Foro per l´incasso Mascherina di adat. Z 118.033
1. Inserire il contatore con la guarnizione dal fronte.
2. La mascherina di adattamento va inserita dal retro tra la custodia e le
clips di fissaggio.
60 -0.2
48.7 -0.6
45.45 –0.25
63
–0.
2
75
-0.2
R1
8.3
3
4.3
PLQ
PLQ
