Español
NE131
Instrucciones de servicio
Contador con preselección / Cronômetro NE131
Instalación montaje
El aparato está concebido como aparato para montarse en áreas interiores.

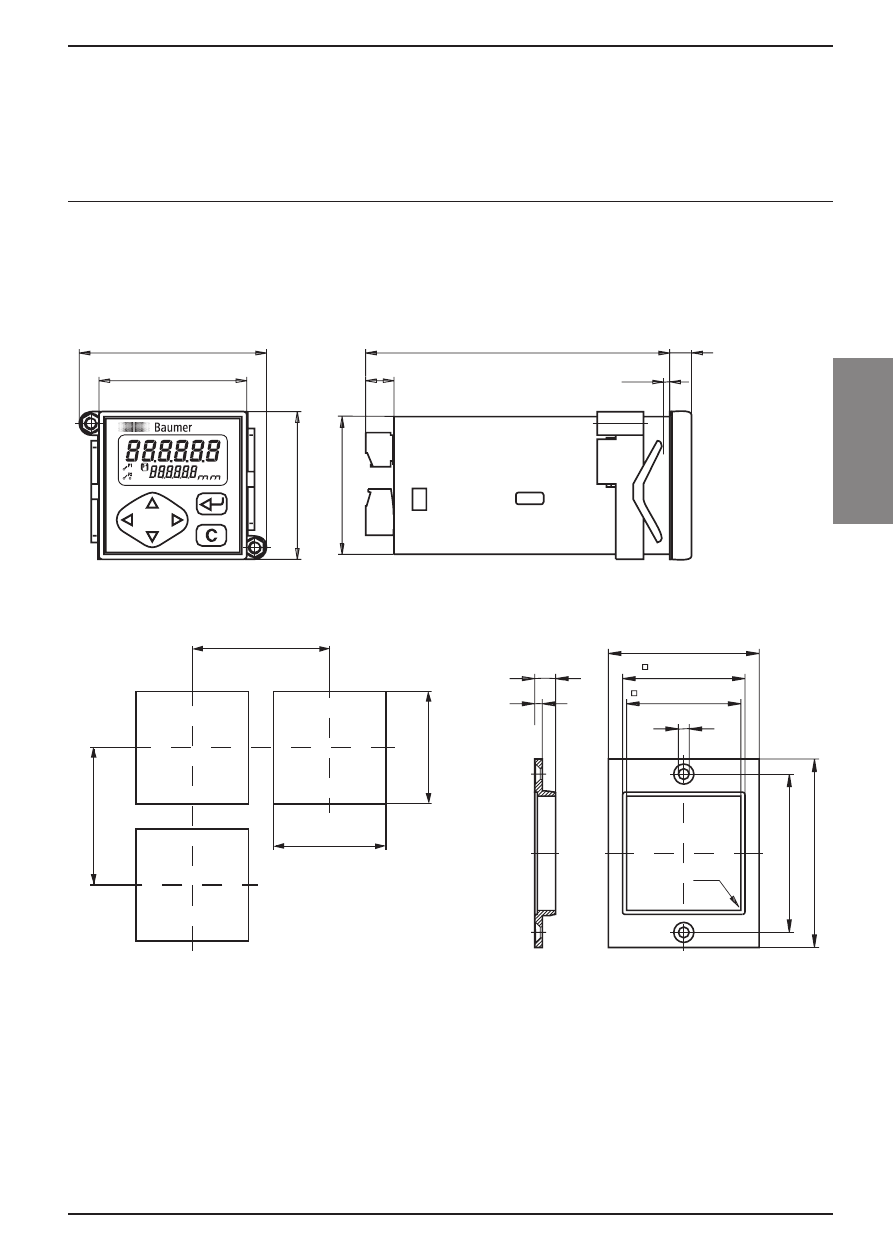

Las medidas de montaje, la abertura para realizarlo así como los accesorios
necesario para realizarlo lo puede ver en los dibujos siguientes.
Abertura de montaje Placa adaptadora Z 118.033
1. Empujar el aparato con su junta desde delante introduciéndolo en la
abertura de montaje.
2. Empujar el marco tensor desde atrás por encima de la carcasa y encajarlo.
60 -0.2
48.7 -0.6
45.45 –0.25
63
–0.
2
75
-0.2
R1
8.3
3
4.3
PLQ
PLQ
