Manual Nro. 0-4764 7-3 MANTENIMIENTO DE LA ANTORCHA

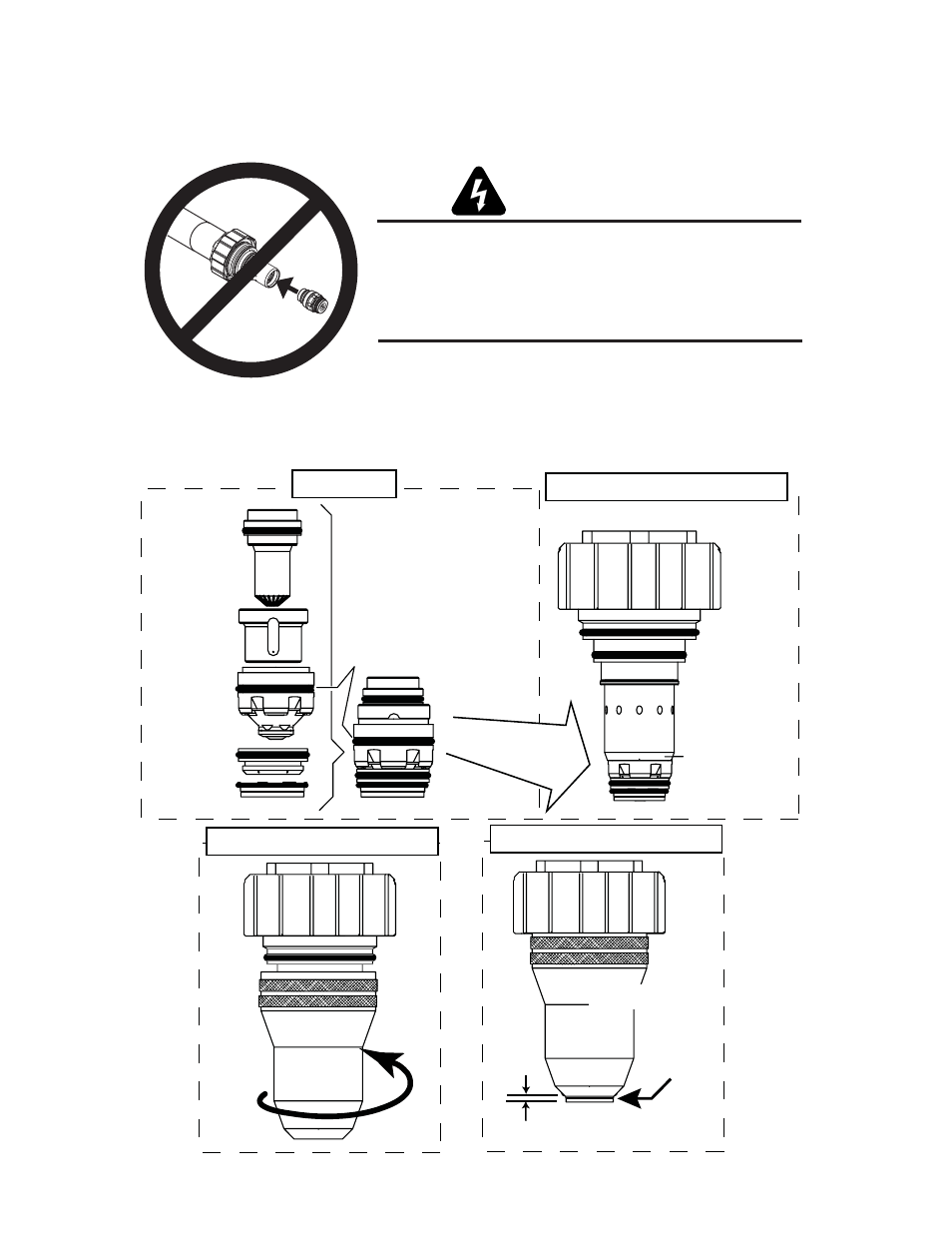

D. Instalación de los consumibles de la antorcha
1. Instale los consumibles como se explica a continuación :
Art # A-03887_spa
ADVERTENCIAS
No instale los consumibles en el cartucho si éste está
montado en el cabezal de la antorcha.
Evite la presencia de materiales extraños en los consumibles
y en el cartucho.
Maneje todas las piezas cuidadosamente para evitar dañarlas,
pues ello puede afectar el desempeño de la antorcha.
Electrodo
Punta
Casquillo de
protección
Art # A-04873_spa
1: Apilado de
las piezas
Distribuidor de
gas de plasma
Distribuidor de
gas de
protección
Junta tórica (O-ring)
superior sobre la punta
No debe haber
separación entre
las piezas
El cartucho cubre la
junta tórica (O-ring)
superior de la punta
de la antorcha
4: Verifique la distancia que asoma el
casquillo de protección
3: Enrosque la copa de protección
en el cartucho
Copa de protección
Casquillo de
protección
El casquillo de protección
sobresale 0,063 - 0,083” (1,6 - 2,1 mm)
2: Empuje el cartucho sobre
las piezas apiladas
