Manual Nro. 0-4764 3-23 INSTALACIÓN
protección sobre el conjunto del cartucho. Una vez completado el armado de este grupo de piezas, el
protector debe sobresalir 0,063" a 0,083" (1,6 a 2,1 mm) de la copa de protección. Si el protector no
sobresale esa distancia, significa que la copa no está correctamente ajustada en el conjunto del cartucho
.

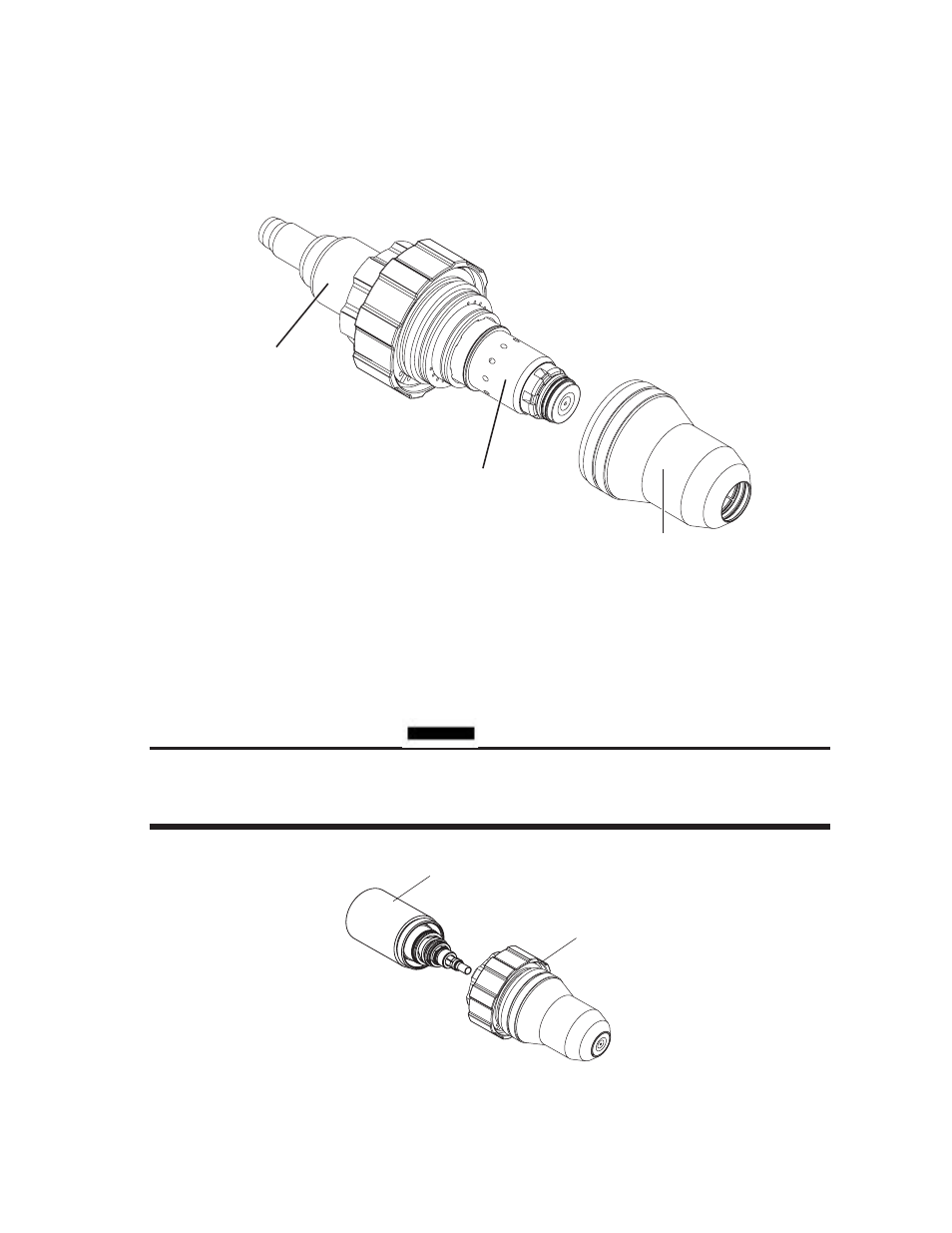

Cartucho armado
Herramienta de
extracción
Copa de protección
Art # A-04344_spa
Instalación de la copa de protección en el cartucho
6. Saque la herramienta de extracción del cartucho. Coloque el montaje del cartucho en el cabezal de la
antorcha. El cartucho debe cubrir y quedar sellado por la junta tórica (O-ring) grande sobre el cuerpo de
la antorcha como muestra la ilustración. Si el cartucho no queda sellado por la junta tórica (O-ring),
significa que no está completamente ajustado
.
PRECAUCIÓN
No fuerce el cartucho si este no quedó completamente ajustado. Saque el cartucho y limpie la rosca
del cuerpo del cabezal de la antorcha con un cepillo de alambre. Unte la rosca con lubricante
compatible con oxígeno (provisto con la antorcha)
.
Art # A-03893_spa
Cabezal de la antorcha
Cartucho armado
Instalación del cartucho ya armado sobre el cabezal de la antorcha
7. Confirme el adecuado armado de las piezas como se muestra en la ilustración .
