Manual Nro. 0-4764 3-18 INSTALACIÓN

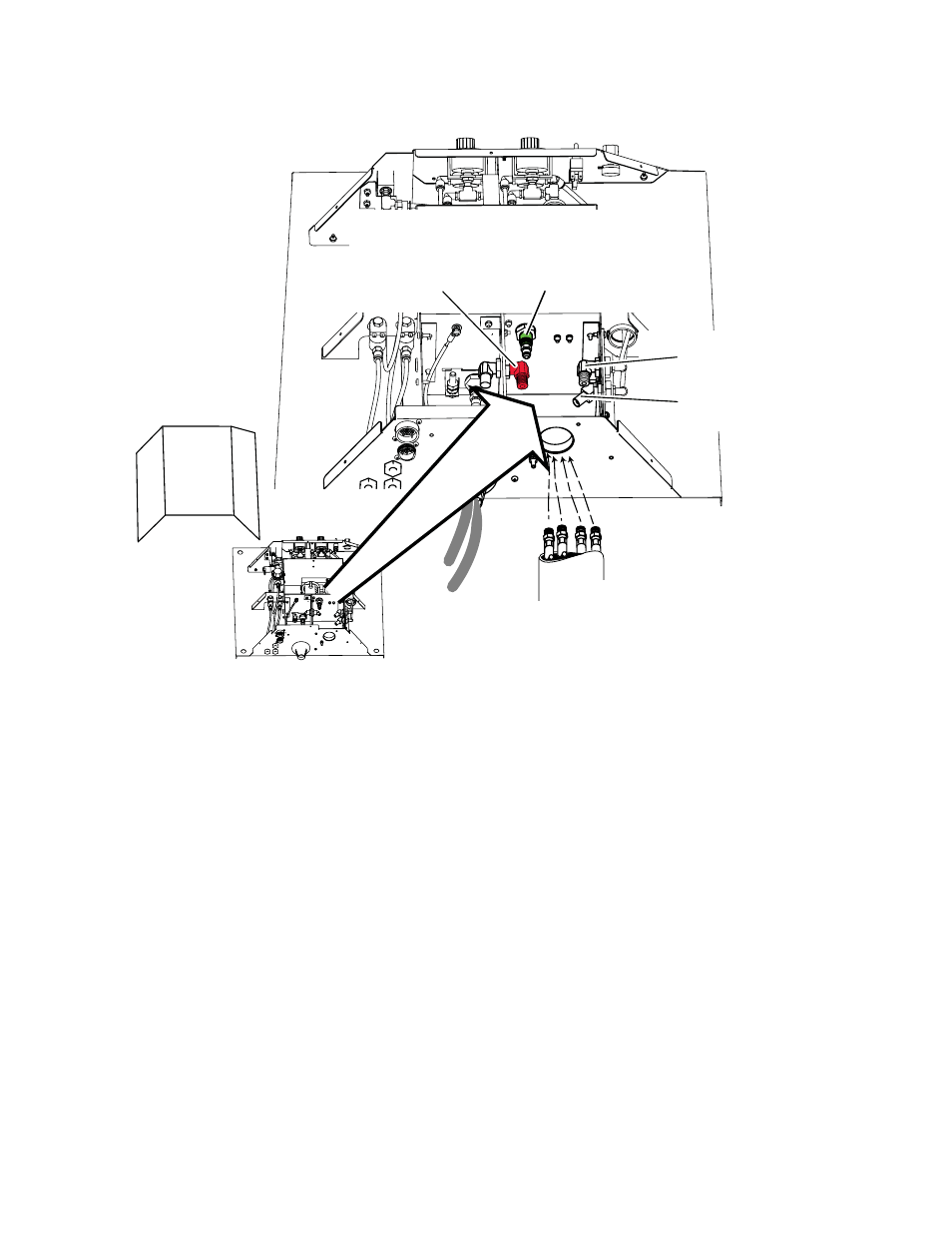

Conexión de suministro de
refrigerante (marcado
con verde)
Conexión de retorno de
refrigerante (marcado
con rojo)
Art # A-04832_spa
Conexión del gas
de plasma
Conexión del gas
de protección
Conexiones
de la
antorcha
5. Doble el extremo de la cubierta exterior de las conexiones hacia atrás sobre el anillo de conexión en el interior
del módulo. Coloque la abrazadera de las conexiones sobre dicha cubierta y fije la abrazadera junto con la
cubierta sobre el anillo de conexión. Reinstale la cubierta superior del módulo
.
