Manual Nro. 0-4764 3-11 INSTALACIÓN
G. Conexión del cable de mas a
1. Pase la punta del cable de masa hacia arriba por el soporte en “C” para cables ubicado en la parte
inferior del panel posterior, luego pase el cable por la abertura del soporte de la cubierta de conexiones
.

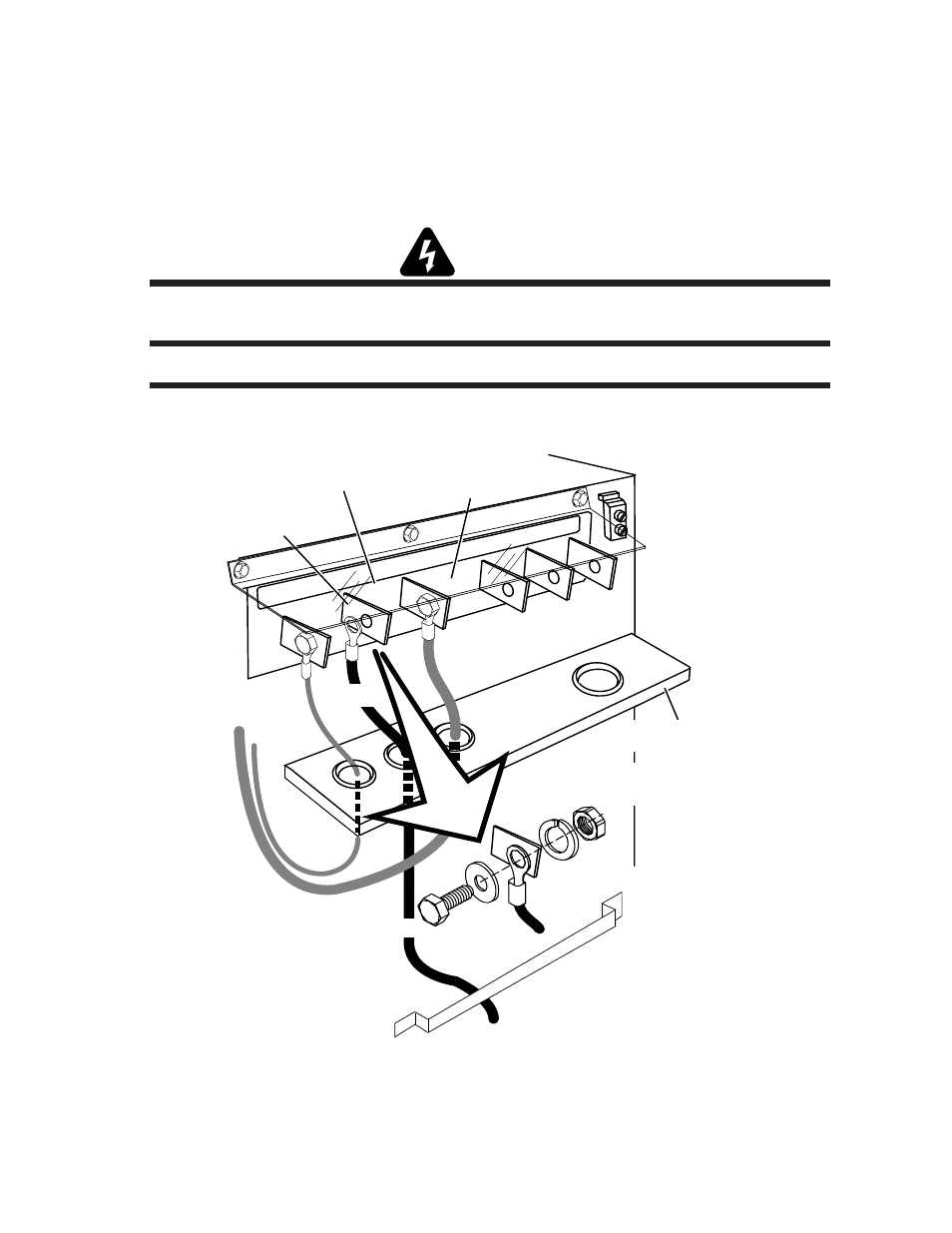

2. Consulte la ilustración. Conecte el cable como se muestra. Ajuste los cables firmemente. No ajuste
excesivamente
.
ADVERTENCIAS
Verifique que los pernos de conexión del cable estén correctamente dimensionados. Una longitud
excesiva puede hacer que toquen otras partes del sistema causando daños
.
No quite el protector transparente de las conexiones .
PILO T
WORK
TORCH
Panel de conexiones
AC INPUT
R S
T
Cable de masa
Art # A-04845_spa
Soporte para
cables en “C”
A la mesa de corte
Protector de
las conexiones
Cable de masa
Soporte de la
cubierta de conexiones Soporte de la
cubierta de conexiones
Detalle de la conexión
del cable de masa
