Manual Nro. 0-4764 3-12 INSTALACIÓN
H. Instrucciones para conectar los cables de alimentación y los de
puesta a tierra del sistem
a
1. Corte cuidadosamente la cubierta exterior del cable de alimentación para acceder a los cables de las fases y
de la puesta a tierra. Corte el aislamiento del extremo de cada cable. Guíe el cable hacia arriba por el soporte
en “C” ubicado en la parte inferior del panel posterior, luego páselo por el soporte de la cubierta de conexiones
en la parte posterior de la fuente de alimentación
.
2. Instale terminales con ojal en cada cable. Comprima firmemente los terminales en cada cable .
3. Conecte los cables de las fases como se muestra en la ilustración. Conecte el cable de puesta a tierra de la
alimentación al borne de puesta a tierra. Ajuste firmemente los pernos de conexión. No ajuste excesivamente
.
ADVERTENCIA
No quite el protector transparente de las conexiones .
4. Pase el cable de puesta a tierra del sistema por el soporte en “C” ubicado en la parte inferior del panel
posterior, luego páselo por la misma abertura del soporte de la cubierta de conexiones por donde pasó el
cable de alimentación. Conecte el cable al borne de puesta a tierra del panel posterior de la fuente de
alimentación. Para obtener detalles y procedimientos acerca de cómo realizar una correcta puesta a tierra,
consulte la sección ‘Conexiones de puesta a tierra’
.
PILO
T
WORK
TORCH
AC INPUT
Borne para puesta a tierra
Art # A-04846_spa
L1
L2
L3
Panel de conexiones
Cubierta de conexiones transparente
Cable de puesta a tierra de la
alimentación eléctrica
Cable de puesta a tierra
del sistema
Soporte de la cubierta
de conexiones
Cable de puesta a tierra
del sistema
Cable de
entrada de la
alimentación
eléctrica
Soporte para cables en “C”

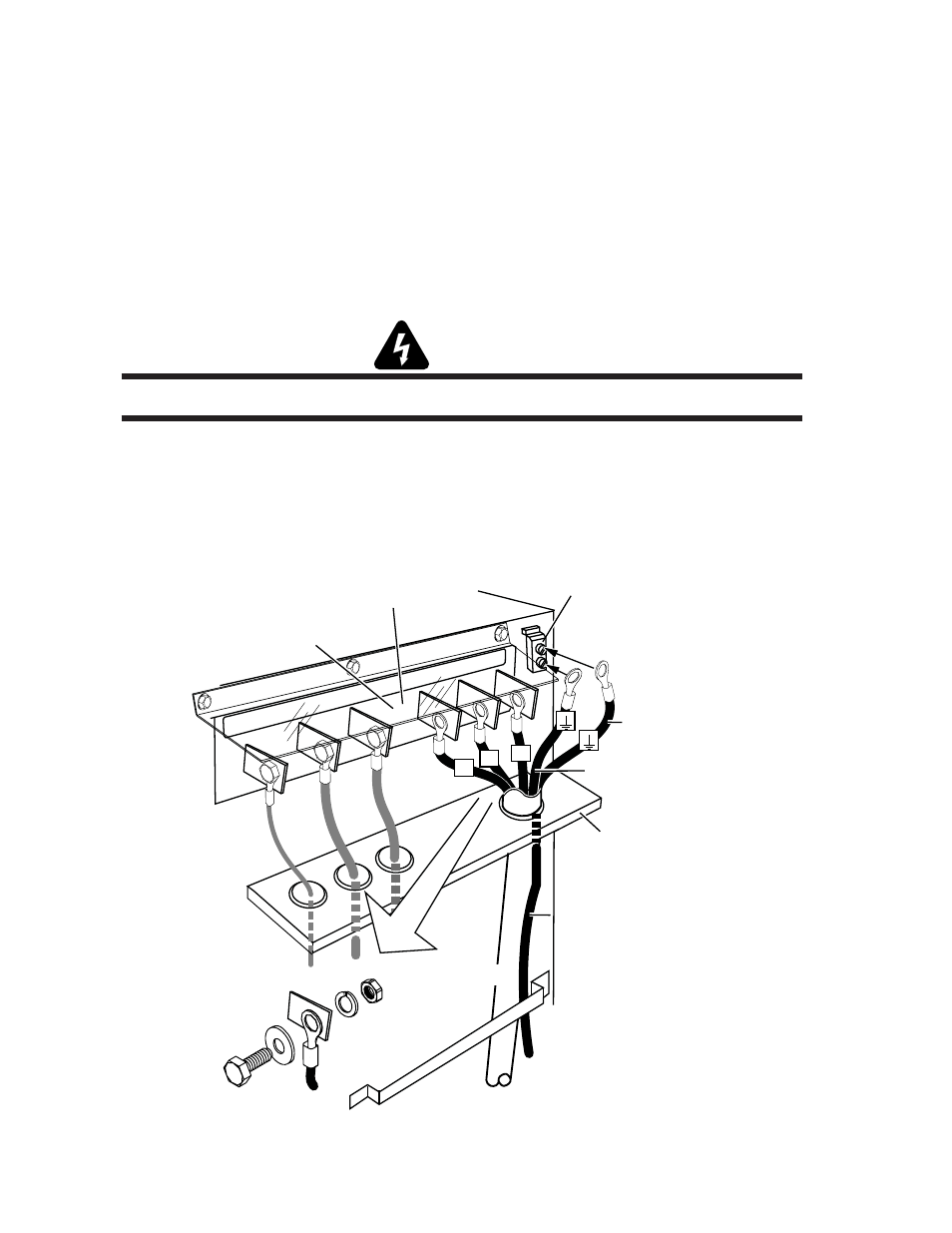

Detalle de la conexión de los cables
