Sección 7: mantenimiento de la antorcha – Tweco 100 Auto-Cut User Manual
Page 87
Manual Nro. 0-4764
7-1
MANTENIMIENTO DE LA ANTORCHA
S
ECCIÓN
7: MANTENIMIENTO DE LA ANTORCHA
A.
Instrucciones para retirar los consumibles

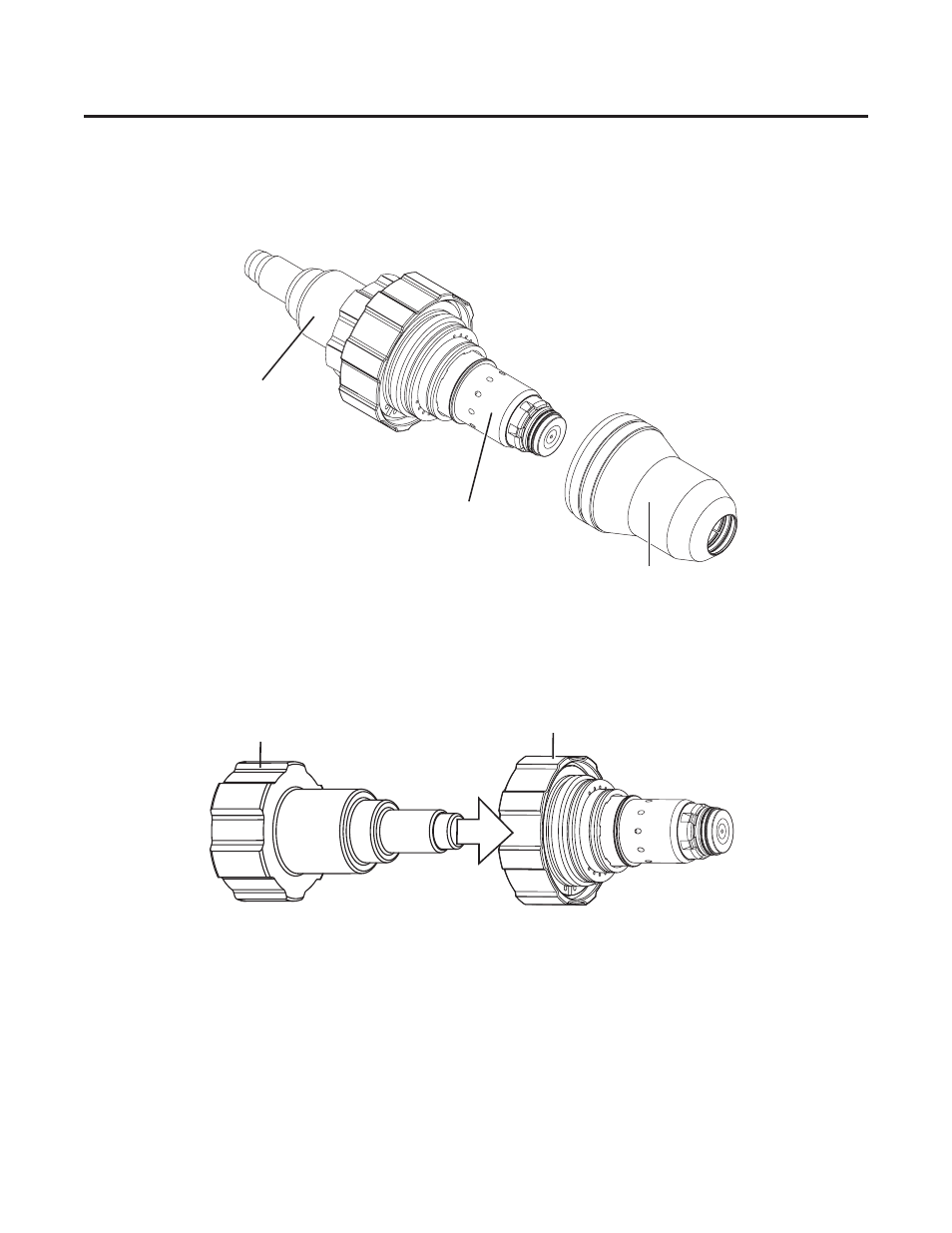

1. Utilice la herramienta de extracción para sostener la copa de protección y el conjunto del cartucho. Haga
girar la copa de protección para sacarla del conjunto del cartucho.
Cartucho armado
Herramienta de
extracción
Copa de protección
Art # A-04344_spa
2. Saque la herramienta de extracción de la parte de atrás del montaje del cartucho y empuje con ella las piezas
consumibles fuera del cartucho.
Herramienta de extracción
Montaje del cartucho
Art # A-04345_spa
