Manual Nro. 0-4764 3-7 INSTALACIÓN
2. Ajuste de los conmutadores del módulo de mando y control tipo 2
PRECAUCIÓN
Hay dos tipos de módulo de mando y control. Consulte la ilustración para determinar el tipo
instalado
.

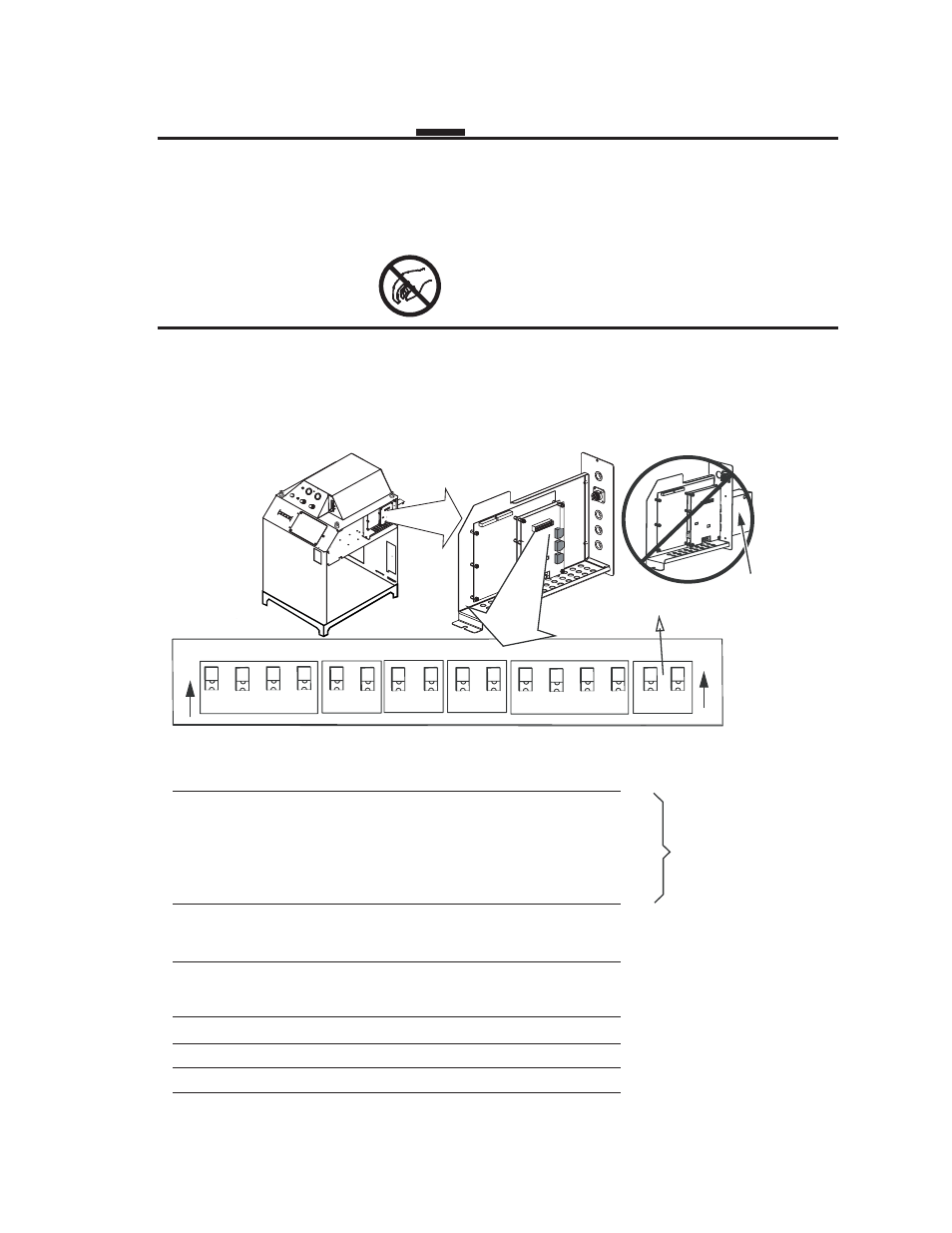

Retire la cubierta del lado derecho de la fuente de alimentación. Ajuste los conmutadores del CCM (módulo
de mando y control) según las ilustraciones.
En el apéndice encontrará detalles relativos al ajuste de los conmutadores y las conexiones.
PRECAUCIÓN
Las placas de circuitos impresos del módulo de control son sensibles a la estática. Antes de tocar las
placas de circuitos impresos, descargue las cargas estáticas que podrían haberse formado sobre su
cuerpo y los alrededores
.
SW1 SW3 SW4 SW5 SW8
3 4 1 2 3 4 1 2 1 2 1 2 1 2 1 2
O
N
O
N
Art # A-06869_spa
Para usos futuros
Cubierta
externa de
conexiones
SW-1-1: Reinicio 1 = ON = Función de piloto en automático activada.
automático del
piloto 1 = OFF = Función de piloto en automático desactivada
(ajuste de fábrica).
SW-1-2: Retardo del piloto 2 = OFF, 3 = OFF, 4 = OFF: 0 segundos (ajuste de fábrica).
SW-1-3: Retardo del piloto 2 = ON, 3 = OFF, 4 = OFF: 0,1 segundos.
SW-1-4: Retardo del piloto 2 = OFF, 3 = ON, 4 = OFF: 0,2 segundos.
2 = ON, 3 = ON, 4 = OFF: 0,4 segundos.
2 = OFF, 3 = OFF, 4 = ON: 0,8 segundos.
2 = ON, 3 = OFF, 4 = ON: 1,0 segundos.
2 = OFF, 3 = ON, 4 = ON: 1,5 segundos.
2 = ON, 3 = ON, 4 = ON: 2,0 segundos.
SW-3: Tiempo de preflujo 1 = OFF, 2 = OFF: 2 segundos.
de gas 1 = ON, 2 = OFF: 4 segundos.
1 = OFF, 2 = ON: 6 segundos.
1 = ON, 2 = ON: 8 segundos.
SW-4: Tiempo de postflujo 1 = OFF, 2 = OFF: 10 segundos (ajuste de fábrica).
de gas 1 = ON, 2 = OFF: 20 segundos.
1 = OFF, 2 = ON: 5 segundos.
1 = ON, 2 = ON: 0 segundos (Función desactivada).
SW-5-1: Economizador 1 = OFF = Función economizador desactivada (ajuste de fábrica).
de punta 1 = ON = Función economizador activada.
SW-5-2: Fuera de la placa 2 = OFF = Función fuera de la placa desactivada (ajuste de fábrica).
2= ON = Función fuera de la placa activada.
SW 8-1: Temporización del 1= OFF= Temporización corta (85 ms) (ajuste de fábrica).
piloto 1= ON = Temporización larga (3 s.).
SW 8-2, SW 8-3, SW 8-4: Reservados para uso de la fábrica.
NOTA: ON = ENCENDIDO; OFF = APAGADO
Activos sólo cuando
SW-1-1 está ajustado en ON
