Manual Nro. 0-4764 4-2 OPERACIÓN

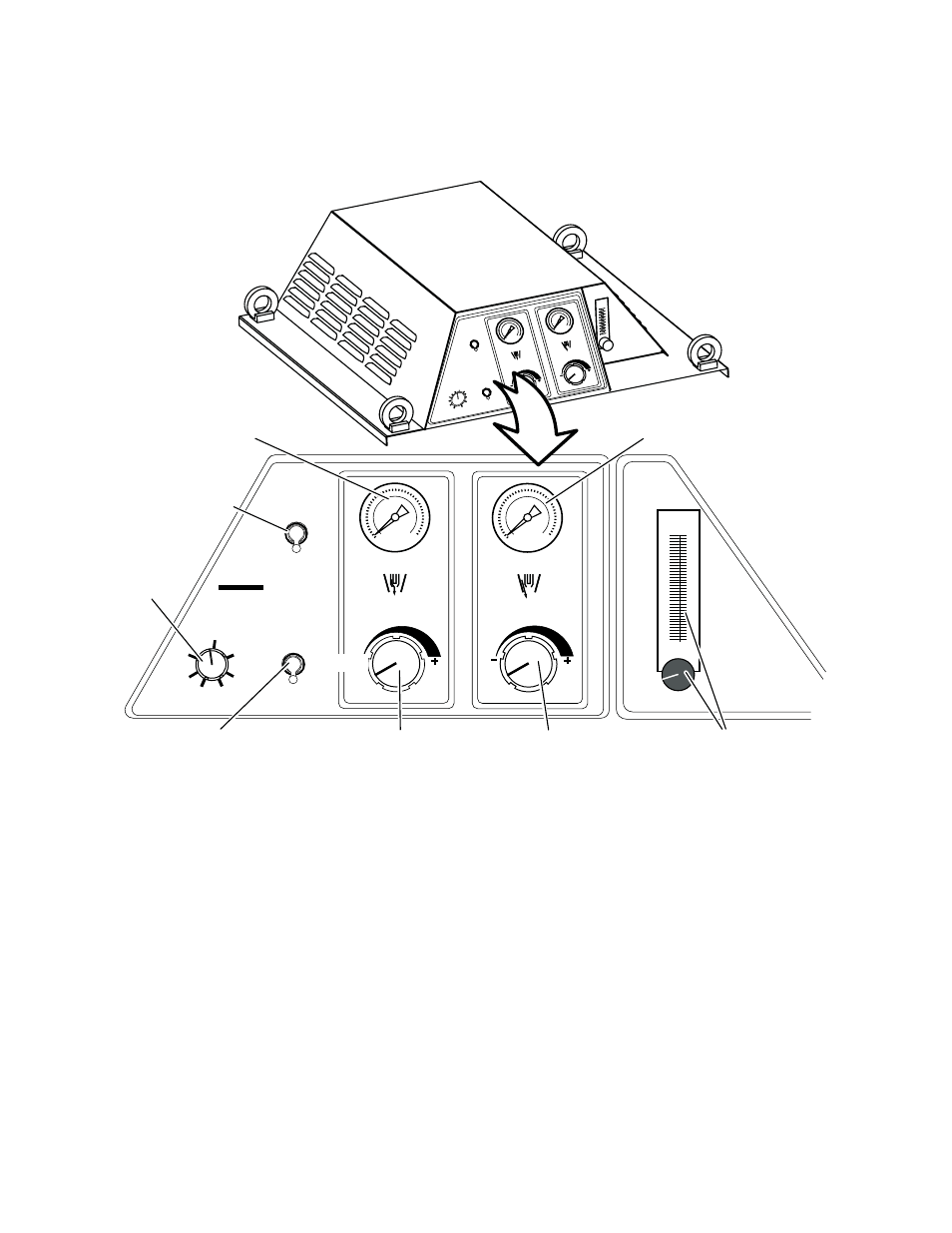

Elementos de la consola de control
GAS
SHIELD
H 2 O MIST
RUN
SET
PLASMA
SHIELD
GAS
H 2 O MIST
RUN
SET PLASMA SHIELD
SHIELD
A
CUT
OUT
Art # A-06802_spa
Selector
de corriente
Selector de
tipo de protección
Selector de
funcionamiento / ajuste
Indicador de presión
del gas de plasma
Indicador de presión
del gas de protección
Perilla de control
de la presión del
gas de plasma
Perilla de control
de la presión del
gas de protección
H2O MIST
Indicador de caudal de la
niebla de agua (Protección)
y perilla de control
GCM
1000
A
CUT
OUT
Selector de funcionamiento / ajuste: Utilice la posición SET (ajuste) para ajustar las presiones y los caudales de
los gases de plasma y protección. Una vez ajustados, cambie a la posición RUN (funcionamiento) para
comenzar a operar el sistema
.
Perillas de control de la presión del gas de plasma y de protección: Ajusta la presión del gas de plasma y del de
protección. Gire las perillas a los niveles deseados .
Indicadores de presión del gas de plasma y de protección: Muestran las presiones del gas de plasma y del de
protección .
Selector del tipo de protección: Selecciona el fluido de protección, gas o niebla de agua (H
2
O MIST) .
Indicador de caudal de la niebla de agua (Protección) y perilla de control: Controla el caudal del suministro de
agua de protección .
Selector de corriente: Continuamente ajustable hasta 100 Amperios .
