Tweco 100 Auto-Cut - Manual (Page 26)

Manual Nro. 0-4764 3-6 INSTALACIÓN
PRECAUCIÓN
Las placas de circuitos impresos del módulo de control son sensibles a la estática. Antes de tocar las
placas de circuitos impresos, descargue las cargas estáticas que podrían haberse formado sobre su
cuerpo y los alrededores
.
Art # A-04826_spa

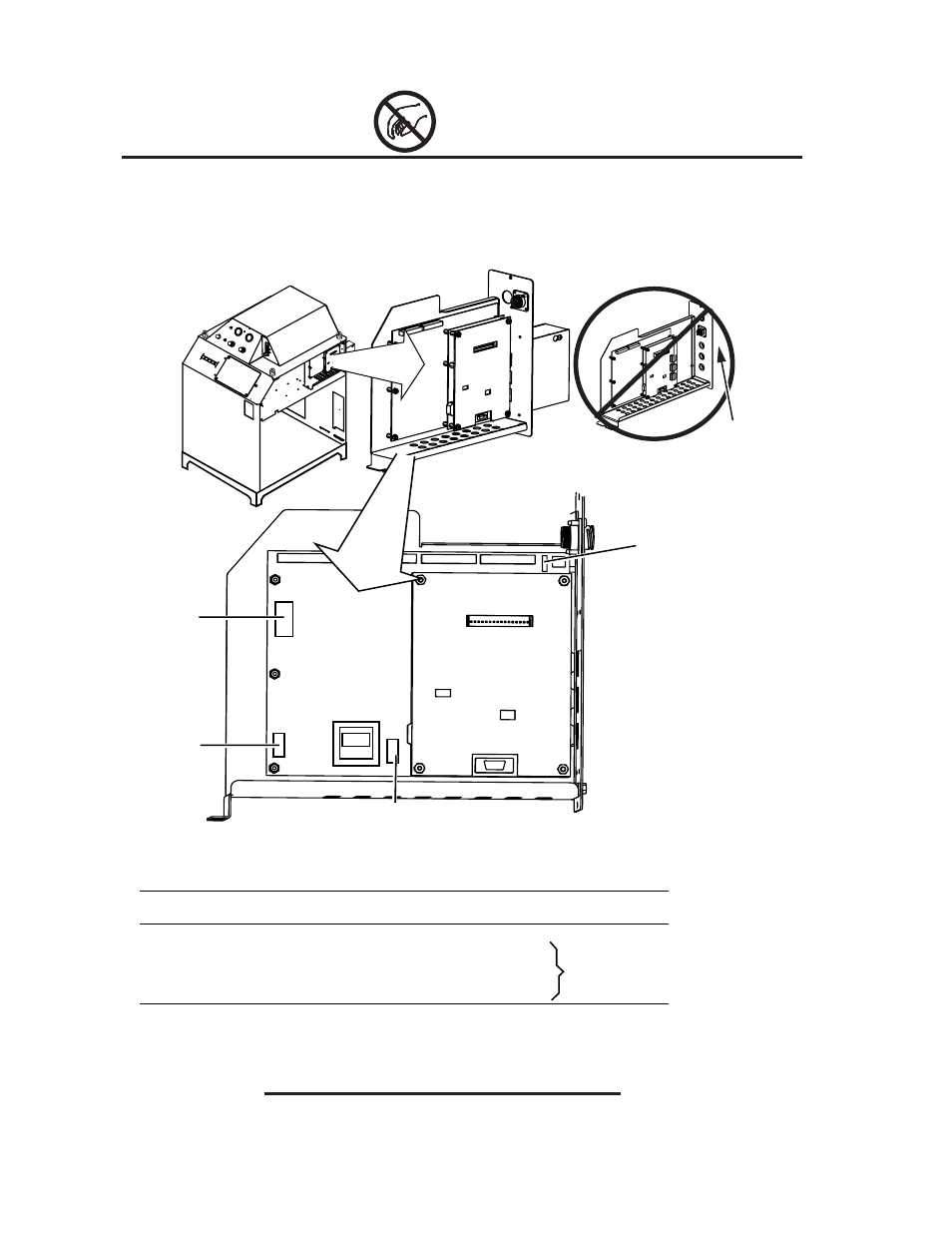

SW11
SW13
SW6
SW12
Sin cubierta
externa de
protección
Solamente 1 a la vez
SW-6: Habilitación para el Por contacto cerrado libre de potencial, admite 120 Vca
movimiento de la mesa con 1 A (ajuste de fábr r ica) ó
(OK to move): por corriente continua (16-18 Vcc hasta 100 mA)
SW-11: Control de corriente B = desde el control de gas (ajuste de fábrica) ó A = desde el CNC
analógico La posición A requiere que SW-13-2 esté en ON
SW-12-1/2/3/4: Señal de arco Todos = OFF = 50:1 (ajuste de fábrica)
dividido 1 = ON = 16,6:1
2 = ON = 30:1
3 = ON = 40:1
4 = No utilizado
SW13-1, SW13-2: Reservados para uso de la fábrica
NOTA: ON = ENCENDIDO; OFF = APAGADO
NOTA
El control de altura SC-11 requiere que el conmutador
12-1 esté ajustado en ON
.
