L. Instrucciones para conectar las conexiones de la antorcha al módulo de control de gas /
iniciador de arco
1. Quite la cubierta superior del módulo de control de gas / iniciador de arco .
2. Pase las conexiones de la antorcha y del refrigerante por el acceso correspondiente en la parte posterior del
módulo. Verifique que la cubierta exterior de las conexiones pase por el acceso
.
PRECAUCIÓN
Al manipular las conexiones utilice guantes protectores. No retuerza ni doble las conexiones .
3. Una vez insertadas en el módulo, coloque la abrazadera sobre las conexiones .

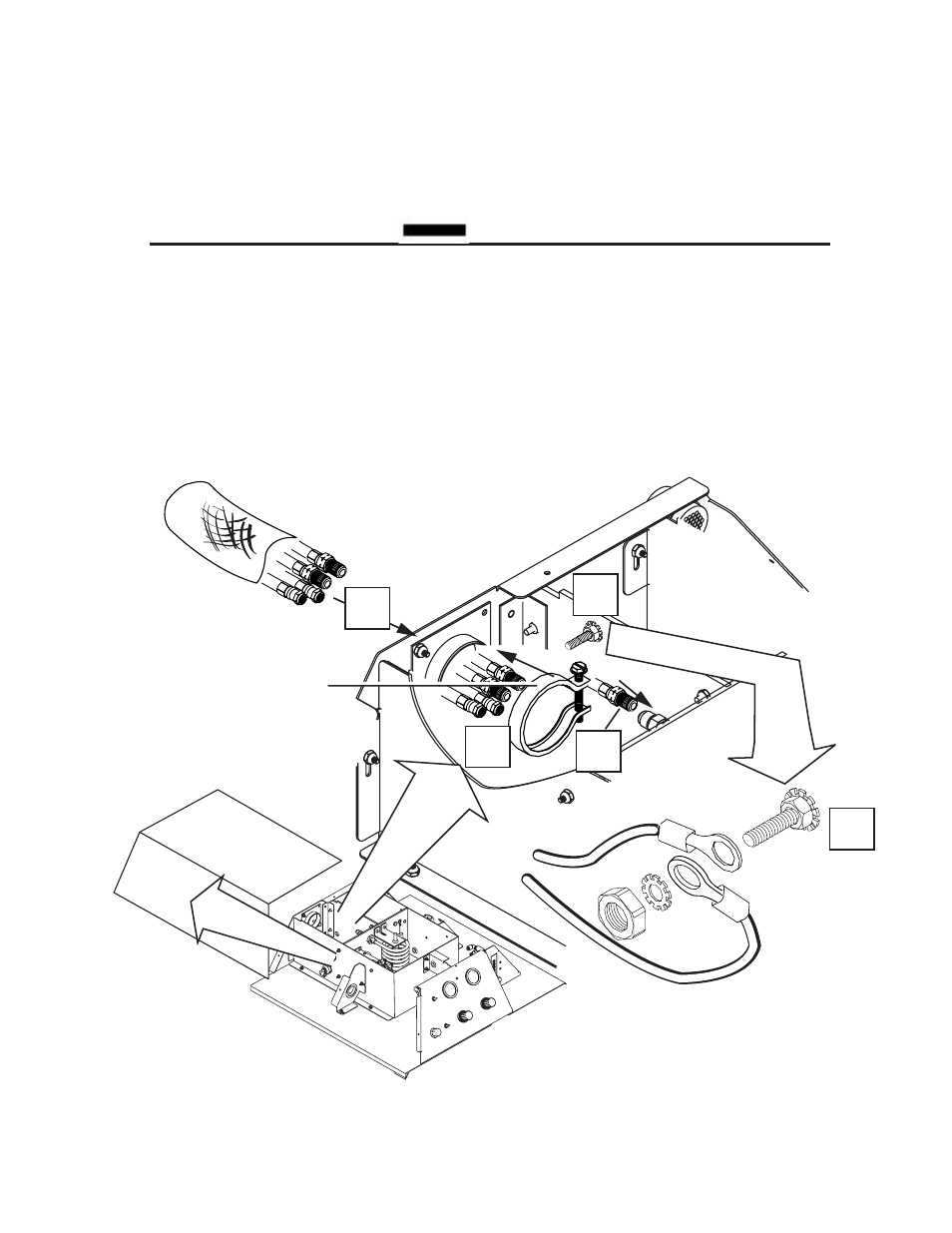

4. Conecte las conexiones al módulo en la secuencia indicada en la ilustración. Las mangueras y los conectores
de refrigerante están codificados por color; rojo para el retorno, verde para el suministro. Las conexiones
del gas de protección y plasma tienen rosca a la izquierda y a la derecha respectivamente y no pueden
intercambiarse
.
Abrazadera*
(El tipo de abrazadera puede variar)
Art # A-04934_spa
2
3
1
Detalle de conexión
del cable del
blindaje interior
4
PRECAUCIÓN:
Efectúe la conexión
de los terminales tal
como se muestra.
2
Conexiones de la antorcha:
Suministro y retorno de refrigerante
Gas de plasma
Gas de protección
Blindaje interior de las conexiones
Blindaje exterior de las conexiones
