MANTENIMIENTO DE LA ANTORCHA 7-2 Manual Nro. 0-4764
B. Lubricación de la junta tórica (O-ring)
L ubrique periódicamente las tres juntas tóricas (O-rings) del conjunto del cartucho y las tres del cabezal de la
antorcha con el lubricante para juntas tóricas suministrado. Quite el seguro del conjunto del cartucho y deslice
el anillo de bloqueo hacia abajo para acceder a la junta tórica ubicada debajo del anillo
.

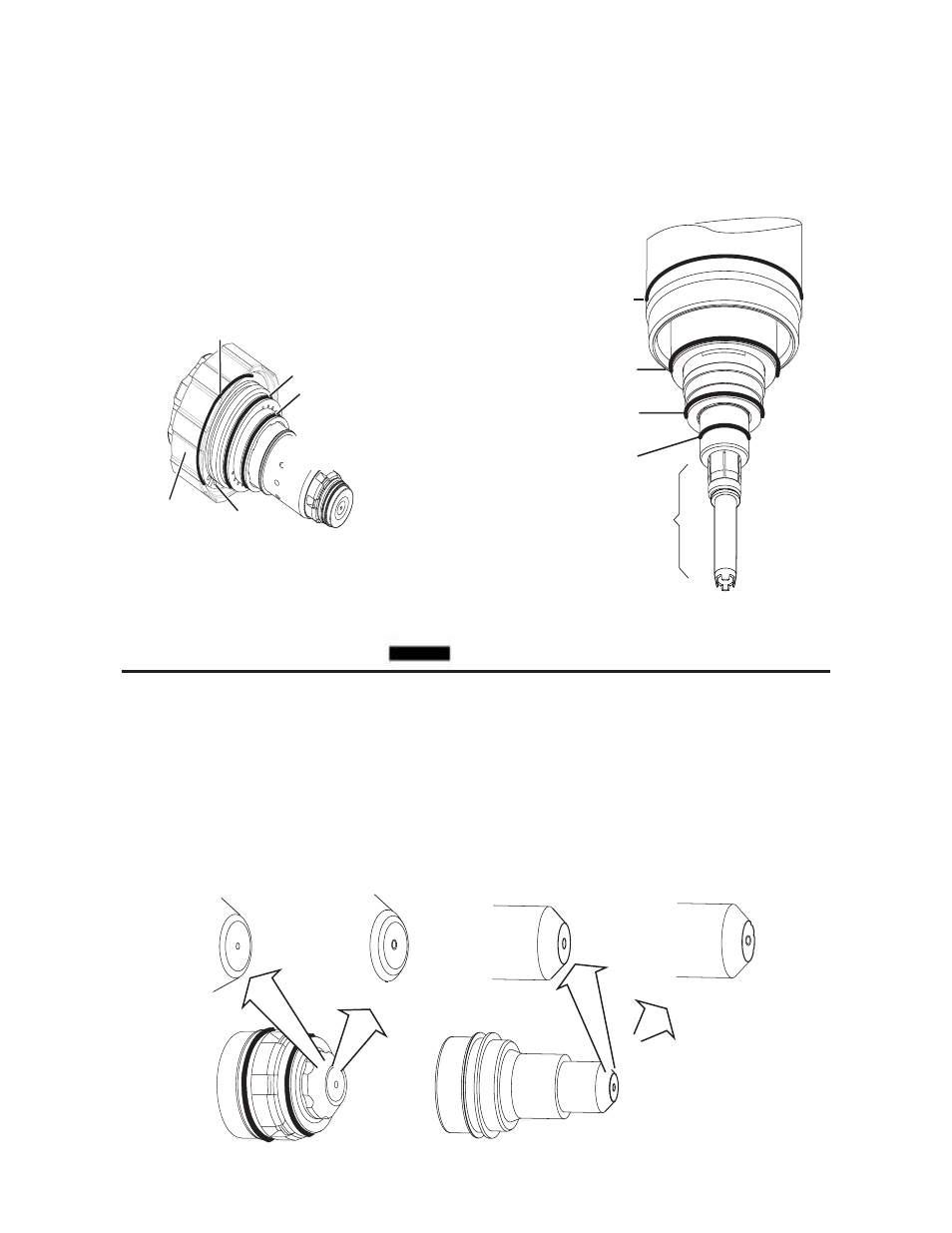

Art # A-07087_spa
Anillo retenedor
del cartucho 9-9430 Seguro
Junta tórica (O-Ring) interna (Nro. de cat. 8-0545)
Ubicación (bajo el anillo de bloqueo)
Junta tórica (O-Ring), Nro. de cat. 8-0544
Junta tórica (O-Ring), Nro. de cat. 8-0540
Montaje del cartucho
Juntas tóricas
(O-Rings)
Art # A-07088_spa
Nro. de cat. 8-0539
Nro. de cat. 8-0534
Nro. de cat. 8-0530
Cabezal de la antorcha
Nro. de cat. 9-9041
Juego de tubo
refrigerante
9-9429
PRECAUCIÓN
Utilice solamente lubricante para juntas tóricas (O-rings) Thermal Dynamics Nro. 9-4893 (Christo Lube
MCG-129) en esta pieza de la antorcha. El uso de otros lubricantes puede ocasionar daños irreparables
en la antorcha
.
C. Desgaste de las piezas
Reemplace el distribuidor de gas si está carbonizado o fisurado .
Reemplace el distribuidor de gas si la pestaña tiene daños de cualquier tipo .
Reemplace la punta y/o el electrodo si están gastados .
Electrodo en
buen estado
Electrodo gastado Punta en
buen estado
Punta gastada
Art # A-04861_spa
