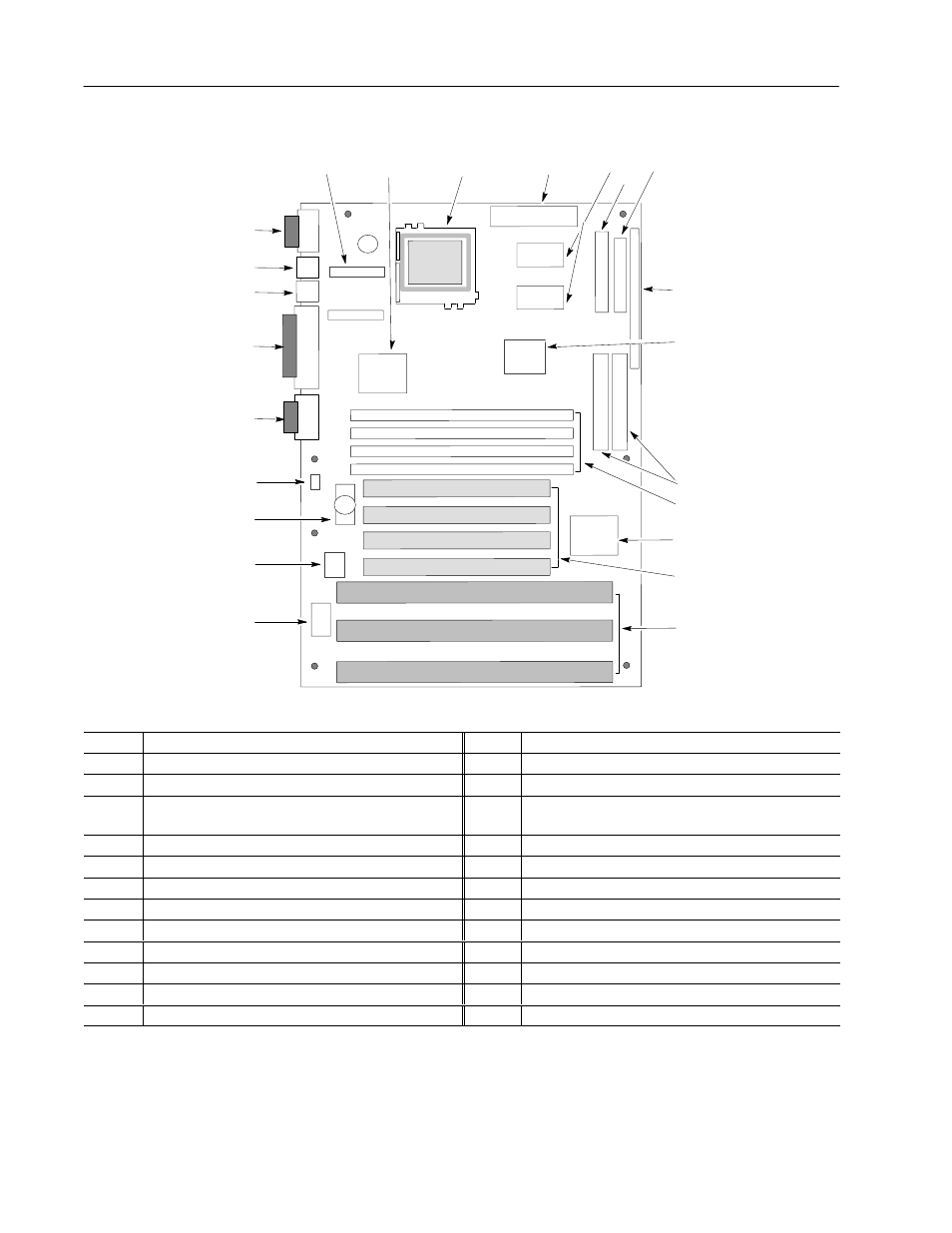

Processor board components – Rockwell Automation 6180 Processor Board (for 6180 Industrial Computers) User Manual
Page 13

2–2
Processor Board
ОООООООООО
ОООООООООО
ОООООООООО
ОООООООООО
ОООООООООО
ОООООООООО
ППП
ППП
ППП
ПП
ПП
ППП
ППП
ППП
ППП
ППППП
ППППП
ПППП
ПППП
ПППП
П
П
ПП
ПП
ПП
ПП
П
П
ППП
ППП
ППП
1
2
3
4
5
6
8
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Item
Description
Item
Description
1
2 MB TSOP FLASH (U181)
13
Primary Power Connector (J6M1)
2
1 MB PLCC FLASH (U182)
14
PB SRAM Sites (U6K1, U6L1)
3
CMOS Battery (BH2E1)
Sony CR2032 or Equivalent
15
Floppy Drive Connector (J7L1)
4
Recovery Jumper (J1F1)
16
Configuration Jumper Block (J7K1)
5
COM 1 Serial Port (J1G1)
17
Front Panel Header (J7K2)
6
Parallel Port ((J1J1)
18
BGA 82430HX (U5H1)
7
PS/2 Keyboard Port (J1K1)
19
IDE Connectors (J7G1, J7G2)
8
PS/2 Mouse Port (J1L1)
20
SIMM Sockets-Qty 4 (J4F1, J4F2, J4G1, J4G2)
9
COM 2 Serial Port (J1M1)
21
PIIX3 (U6D1)
10
Linear Voltage Regulator (Q2K1)
22
PCI Connectors-Qty 4 (J4C1, J4D1, J4E1, J4E2)
11
National 306B I/O Controller (U2H1)
23
ISA Connectors-Qty 3 (J4A1, J4B1, J4B2)
12
Pentium Processor – Socket 7 (U3K1)
Processor Board
Components
