96 Computadores com Tela Integrada VersaView 6181H
Publicação 6181H-IN001B-MU-P

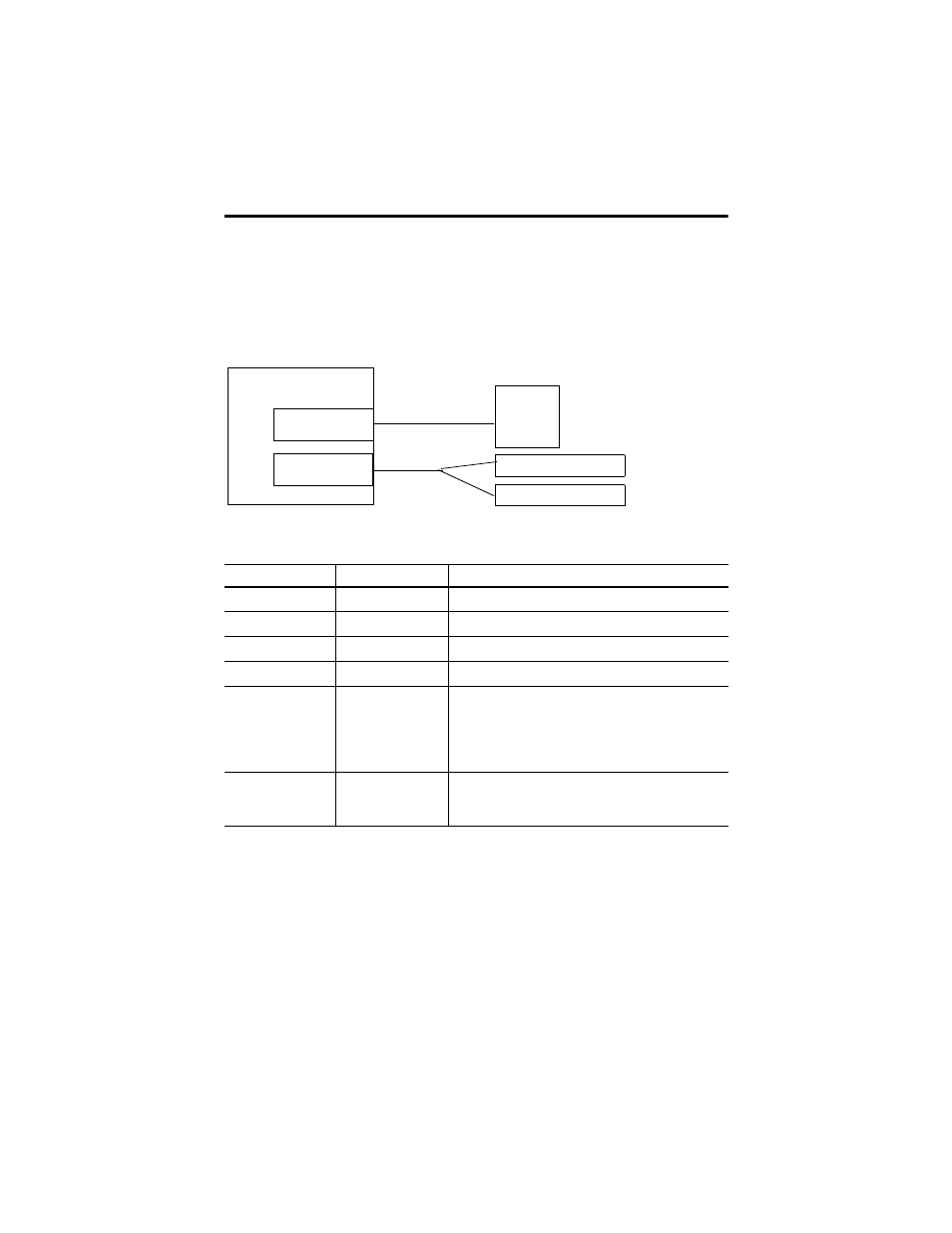

Diagrama de Controle do VersaView 1500P
O diagrama de controle a seguir é fornecido de acordo com o Código Elétrico Nacional
(National Electrical Code), Artigo 500 (Classe I, Zona 2, Grupo IIB e Classe I, Divisão 2,
Grupo C e D).
Tabela 1 Parâmetros de Circuito das Portas USB e PS2 do VersaView 1500P
Parâmetro Valor Definição do Parâmetro
V
oc (USB)
5,25 Vcc Tensão de circuito aberto de cada porta USB do host.
I
sc (USB)
2,2 A Corrente máxima de saída de cada porta USB do host.
V
oc (PS2)
5,25 Vcc Tensão de circuito aberto da porta PS2 do host.
I
sc (PS2)
2,2 A Corrente máxima de saída da porta PS2 do host.
C
a
30 µF C
a
é a capacitância máxima total que pode ser conectada a
qualquer uma das portas ou a todas elas. Se vários
equipamentos periféricos forem utilizados, a capacitância total
de todos os equipamentos e seus cabos não poderá exceder o
valor de C
a
.
L
a
1,7 µH A indutância total que pode ser conectada a qualquer porta
individual. A indutância total de cada equipamento e seu cabo
não pode exceder o valor de L
a
.
Produto Host VersaView 1500P
Portas USB
(2 fornecidas)
Porta PS2
Equipamento(s)
periférico(s)
USB
Dispositivo periférico PS2
Dispositivo periférico PS2
Cabo em
Y fornecido
Aparato Associado com Fiação
de Campo Não-Inflamável Aparato com Fiação de Campo
Não-Inflamável
