Computadores com Tela Integrada VersaView 6181H 93
Publicação 6181H-IN001B-MU-P

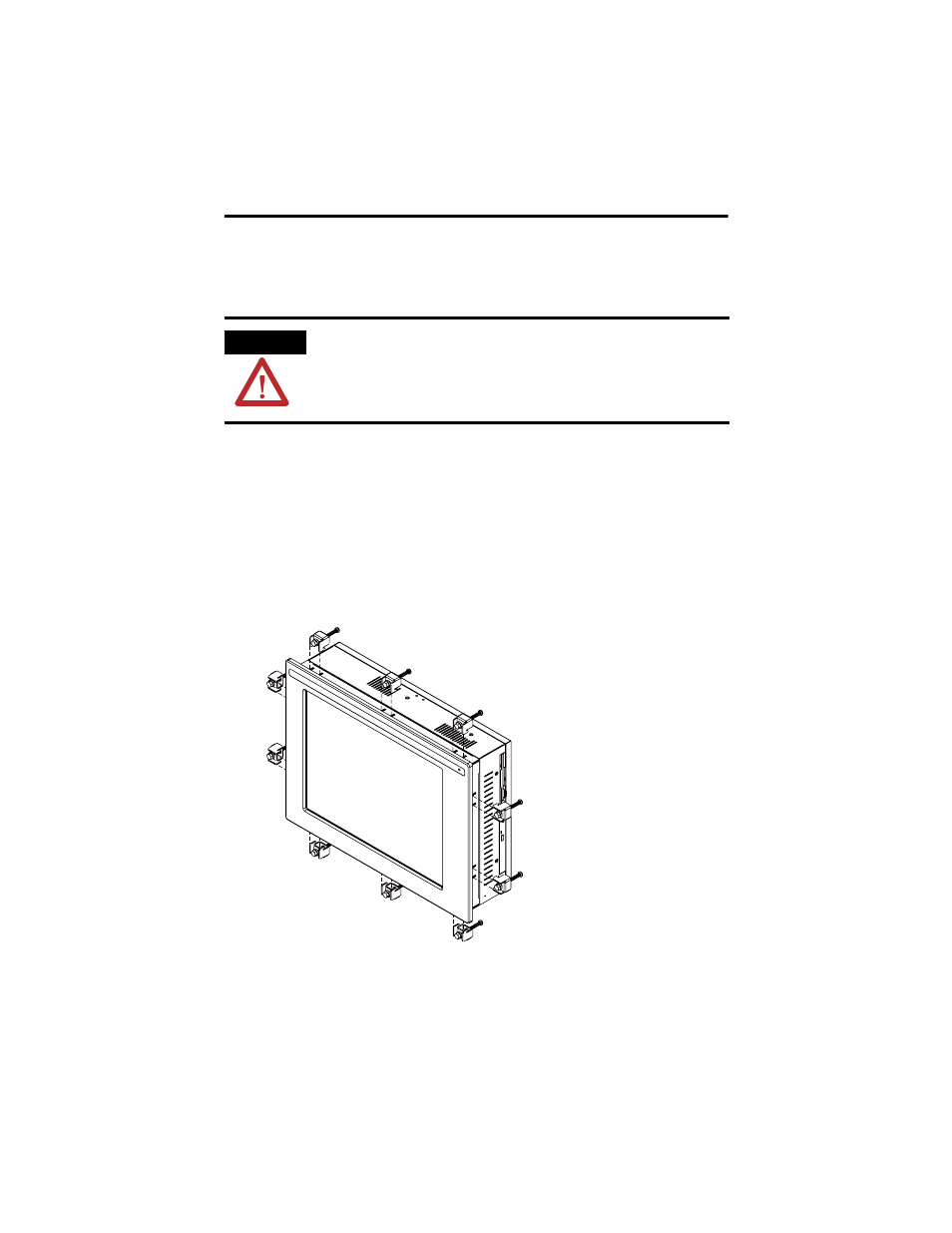

Instalação do Computador no Painel
Para instalar o computador em um painel utilizando presilhas de montagem:
1. Faça um recorte no painel usando as dimensões de recorte do painel adequadas.
2. Certifique-se de que a junta de vedação está posicionada corretamente no
computador. Esta junta forma um selo do tipo compressão, não use produtos
para vedação.
3. Coloque o computador no corte do painel.
4. Instale as presilhas de montagem. As presilhas de montagem deslizam nos slots
da parte superior, inferior e laterais do monitor.
ATENÇÃO
Desconecte toda a alimentação elétrica do painel antes de fazer o
corte. Certifique-se de que a área ao redor do recorte do painel esteja
limpa. Tome cuidado para que os pedaços de metal cortados não
entrem em nenhum componente que já esteja instalado no painel.
Obedeça a estes avisos para evitar ferimentos pessoais ou danos aos
componentes do painel.
