Installation du panel pc sur un panneau – Rockwell Automation 6181X-15xxxxxxx VersaView 6181X-IN001B-MU-P User Manual
Page 27
Panel PC VersaView 6181H 27
Publication 6181H-IN001B-MU-P

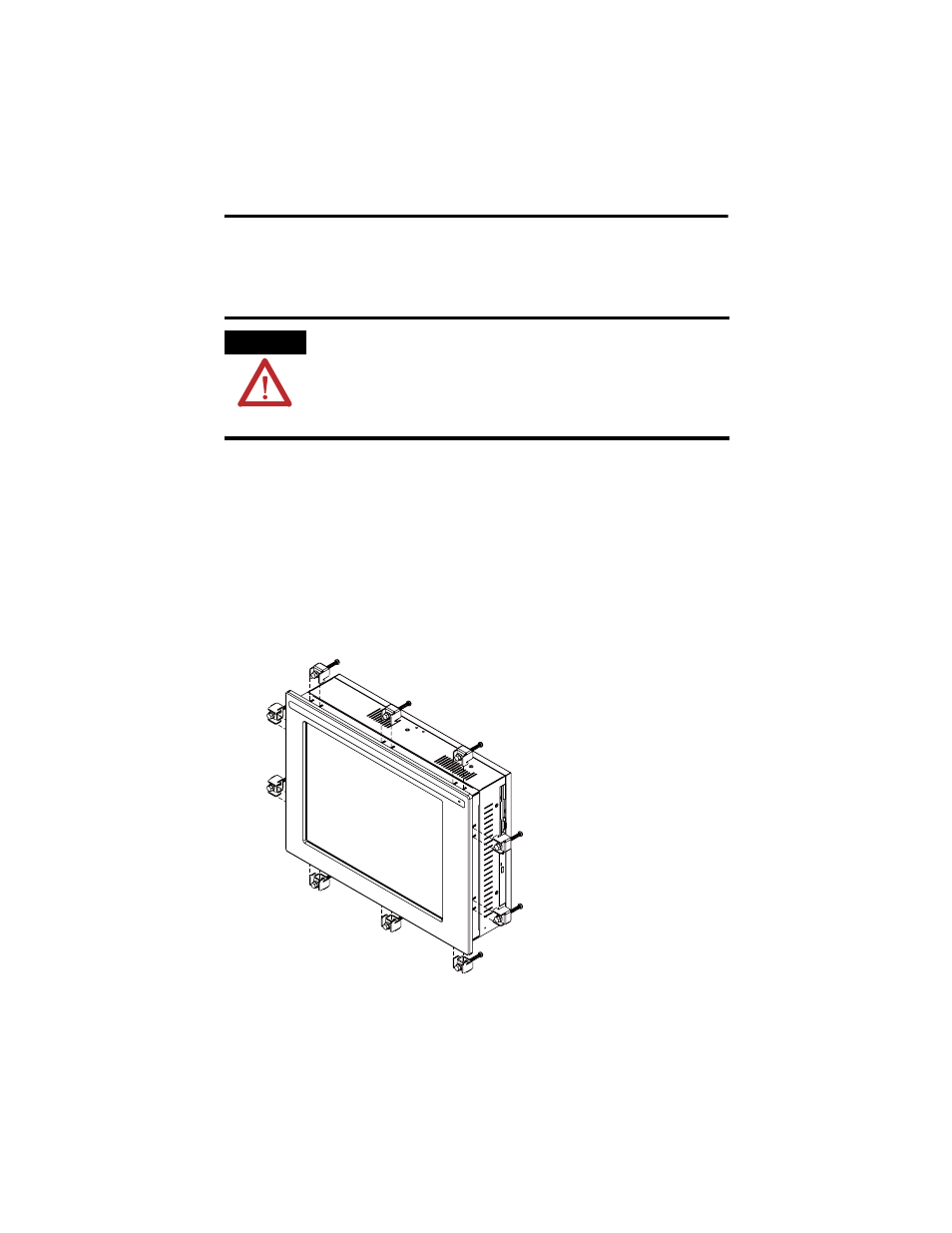

Installation du Panel PC sur un panneau
Pour installer le Panel PC sur un panneau à l'aide de supports de fixation :
1. Découpez une ouverture dans le panneau en respectant le schéma de découpe
fourni.
2. Vérifiez que le joint d'étanchéité est correctement positionné sur le Panel PC. Ce
joint donne une étanchéité par compression : n'utilisez pas de produit
d'étanchéité.
3. Placez le Panel PC dans la découpe du panneau.
4. Mettez les supports de fixation en place. Ils s'insèrent dans les encoches situées
sur les parties latérales, supérieure et inférieure du Panel PC.
ATTENTION
Débranchez toute alimentation électrique du panneau avant de faire
la découpe. Assurez-vous que la zone autour du panneau est
dégagée. Prenez les précautions nécessaires pour qu'aucun copeau
métallique ne pénètre dans les composants déjà installés sur le
panneau. En cas de non-respect de cette consigne, vous risquez de
vous blesser ou d'endommager les composants du panneau.
