48 VersaView-Computer 6181H mit integrierter Anzeige
Publikation 6181H-IN001B-MU-P

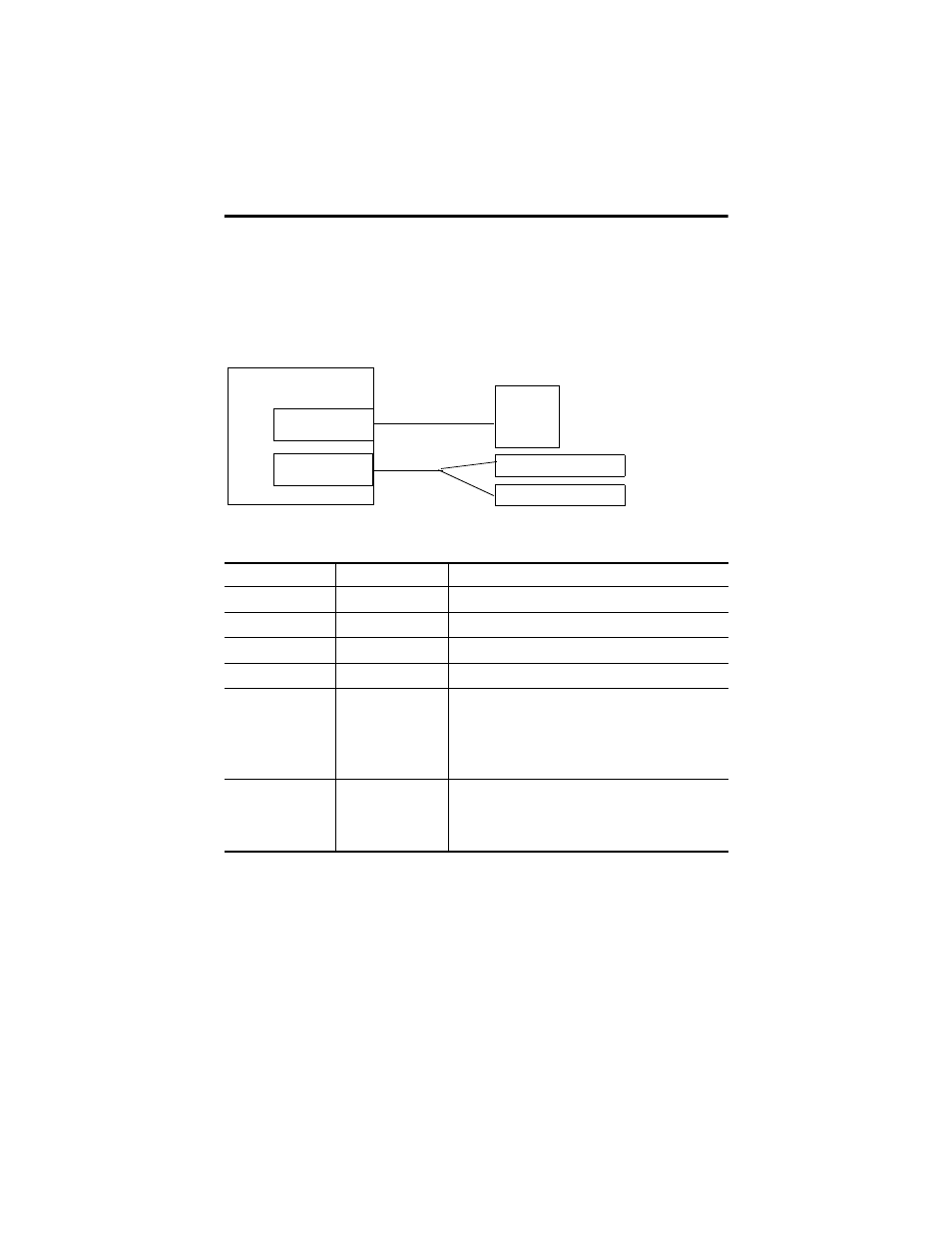

VersaView 1500P-Anschlussplan
Der folgende Anschlussplan wird in Übereinstimmung mit dem National Electrical Code
(US-Elektrizitätsvorschriften), Artikel 500 (Klasse I, Zone 2, Gruppe IIB, und Klasse I,
Division 2, Gruppe C und D) bereitgestellt.
Tabelle 1 VersaView 1500P-Stromkreisparameter für USB- und PS2-Anschlüsse
Parameter Wert Parameterdefinition
V
oc (USB)
5,25 V DC Versorgungsspannung pro USB-Anschluss.
I
sc (USB)
2,2 A Maximaler Ausgangsstrom pro USB-Anschluss.
V
oc (PS2)
5,25 V DC Versorgungsspannung des PS2-Anschlusses.
I
sc (PS2)
2,2 A Maximaler Ausgangsstrom des PS2-Anschlusses.
C
a
30 µF C
a
ist die maximale Gesamtkapazität, die an einen oder an
alle Anschlüsse angelegt werden kann. Wenn mehrere
Peripheriegeräte verwendet werden, darf die
Gesamtkapazität aller Geräte und der entsprechenden
Kabel den C
a
-Wert nicht überschreiten.
L
a
1,7 µH Die Gesamtinduktivität, die an einen einzelnen Anschluss
angelegt werden kann. Die Gesamtinduktivität eines
einzelnen Geräts und des entsprechenden Kabels darf den L
a
-Wert nicht überschreiten.
VersaView 1500P-Host-Produkt
USB-Anschlüsse
(2 verfügbar)
PS2-Anschluss
USB-
Peripherie-
gerät(e)
PS2-Peripheriegerät
PS2-Peripheriegerät
Mitgeliefertes
Y-Kabel
Zugehöriger nicht entzündbarer
Anschlussbereich Nicht entzündbarer
Anschlussbereich
