Español
CE Source Four Zoom • 45
2. Ajuste el lente en el ángulo de campo más estrecho para abrir los
lentes a la distancia máxima los unos de los otros. Si Ud. está
limpiando el Zoom de 15
°
-30
°
, también tendrá que rotar el tubo de
lentes aproximadamente 45
°
para que la puerta no roce el
ensamblaje del yugo de balance.
3. Humedezca un pedazo de tela limpio y libre de pelusas con vinagre
o amoniaco casero. También puede usar agua, pero ésta dejará
manchas.
4. Empezando en el centro, limpie los lentes con suavidad.
5. Cierre la puerta del tubo de lentes.
Limpieza del reflector
Quite el tubo de lentes. Quite el polvo del reflector con un chorro de
aire libre de grasas en la dirección del área del reflector. Si esto no es
suficiente, siga las instrucciones a continuación. Ud. necesitará un
destornillador de estrella para completar este proceso.
¡Advertencia! Desenchufe el proyector de la red eléctrico antes de
limpiar el reflector.
¡Advertencia! No utilice limpiadores para cristales y vidrios en el
reflector ya que estos limpiadores contienen
agentes químicos que lo deterioran.
1. Quite la cubierta de la lámpara (ver Instalación de la lámpara HPL,
página 41).
2. Destornille y quite la maneta de rotación del tubo que está en la
parte inferior del tubo. Utilice un destornillador de estrella para
quitar el tornillo de fijación número 2 que está en la parte superior
de la cubierta del reflector.
3. Agarre el tubo y gírelo 45
°
en cualquier dirección. Quite
cuidadosamente el tubo de la cubierta del reflector y colóquelo a un
lado.
4. Humedezca un paño limpio y sin pelusas con alcohol o agua
destilada (se recomienda alcohol).
5. Pase el paño cuidadosamente sobre el reflector.
6. Insierte el tubo en la cubierta del reflector con la ranura del
portagobos en la parte superior. (Alinee los triángulos en ambas
partes.)
7. Apretando cuidadosamente hacia adentro, gire el tubo 45
°
hacia la
derecha hasta que se monte en su posición. Gire el tubo 45
°
hacia
la izquierda. El tubo deberá de ser fijado firmemente y los
triángulos deberán estar alineados de nuevo.
8. Monte la maneta para la rotación del tubo y apriete el tornillo.

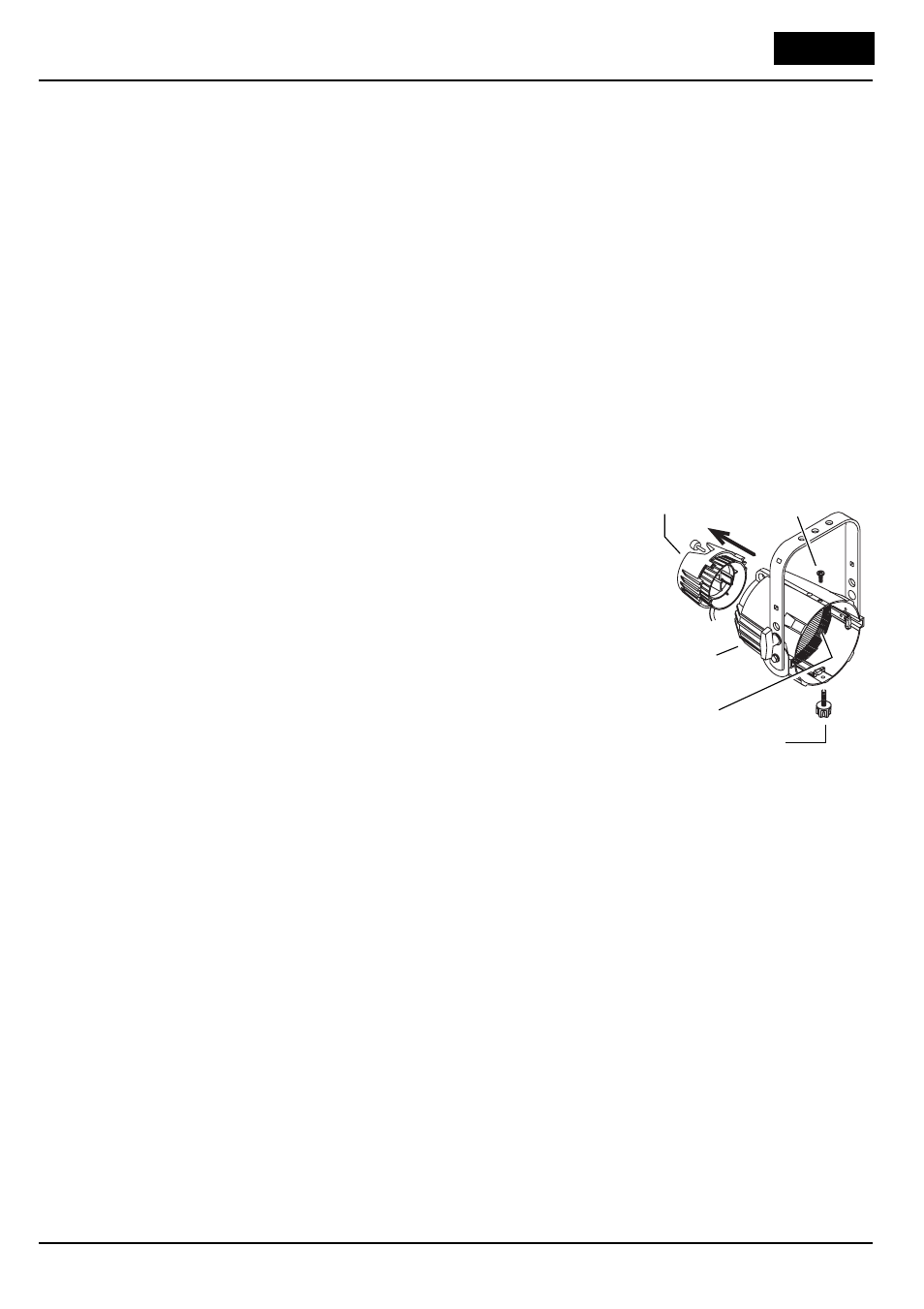

Figura 11
Tornillo de
fijación número 2 Cubierta de
la lámpara
Cubierta del
reflector
Reflector
Maneta de rotación
del tubo
