Deutsch
CE Source Four Zoom • 21
Hinweise für Farbfilter
Für beste Ergebnisse empfehlen wir, nur hitzebeständige
Qualitätsfarbfilter zu verwenden. Bei Verwendung von kräftigen
Farbfiltern, die nicht hitzebeständig sind, übernimmt ETC keine
Garantie für die Leistung.
Der Source Four Abstandhalter für Farbrahmen kann die Lebensdauer
des Farbfilters verlängern. Zur Bestellung nehmen Sie bitte Kontakt mit
ETC oder Ihrem Händler auf.
Lichtstrahlbegrenzung
Der Strahl kann mit Blendeschiebern, einem Gobo, einer (optionalen)
einschiebbaren Irisblende, und/oder durch Drehen des Tubus geformt
werden.
Projektion von Gobos

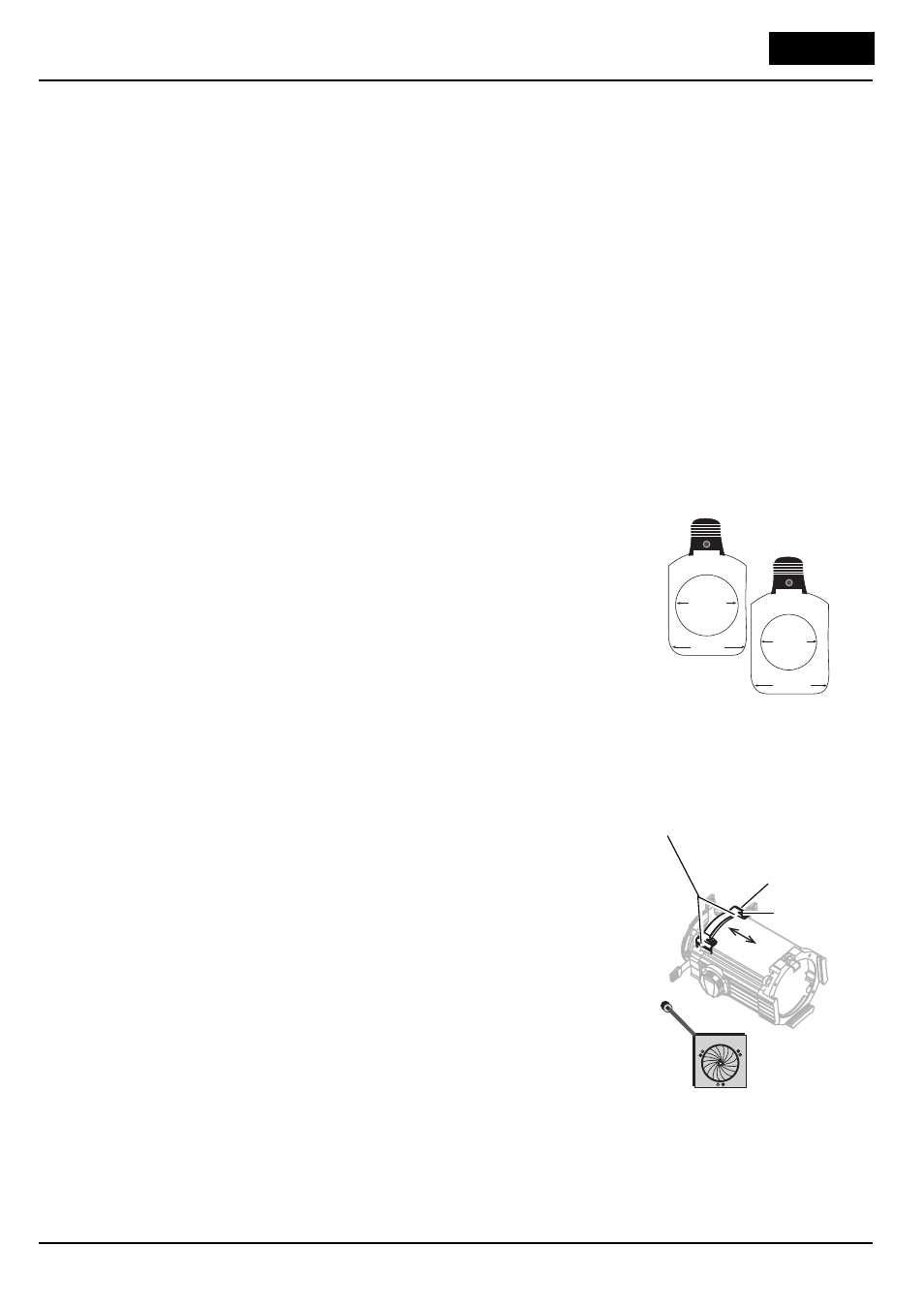

Das Einschubfach für Gobohalter befindet sich an der Oberseite des
Basisgehäuses, direkt vor den Blenden. In das Einschubfach passen
Gobohalter der Größe A und B, sowie Glasgobohalter (
Abbidung 5).
Es besteht die Möglichkeit durch Verwendung einer Lochblende
(Modell #400ZDN) im Zubehörhalter die Projektion von Gobos zu
verbessern.
Einschubfach für Irisblende
Das Einschubfach für die Irisblende befindet sich an der Oberseite des
vorderen Basisgehäuses, direkt vor dem Einschubfach für Gobohalter.
Es kann entweder eine Einschubirisblende oder ein Gobo Rotator
verwendet werden. Wenn das Einschubfach nicht benötigt wird, kann
es mit einem kleinen Blechdeckel und zwei Kreuzschlitzschrauben
abgedeckt werden, so daß kein Licht austritt und den
Irisblendenrahmen festhält. Eine Irisblende wird folgendermaßen
installiert:
1. Die Rändelschrauben des Deckels des Einschubfachs für die
Irisblende lösen. Die Schrauben nicht ganz herausdrehen
( Abbidung 6).
2. Den Deckel ganz nach vorne schieben und damit die Öffnung
freilegen.
3. Die Irisblende oder den Gobo Rotator einstecken. Bei Installation
einer Irisblende muß die flache Seite auf die Blenden zeigen, und
der Griff der Irisblende sollte aus dem Einschubfach herausragen.
4. Den Deckel in Richtung der Blenden schieben, bis er den Griff der
Irisblende berührt. Genügend Raum lassen, so daß der Griff der
Irisblende bewegt werden kann. Danach die Schrauben festdrehen.
79mm
94mm
70mm
94mm
Durchmesser
Durchmesser
Abbidung 5
Gobohalter der Größe A
für Gobos mit 8 cm Durchmesser
Gobohalter der
Größe B für Gobos mit 7 cm
und 6,3 cm Durchmesser
Abbidung 6
Iris
Rändelschrauben
Einschubfach für
Irisblende
Einschubfach
Gobos fьr
